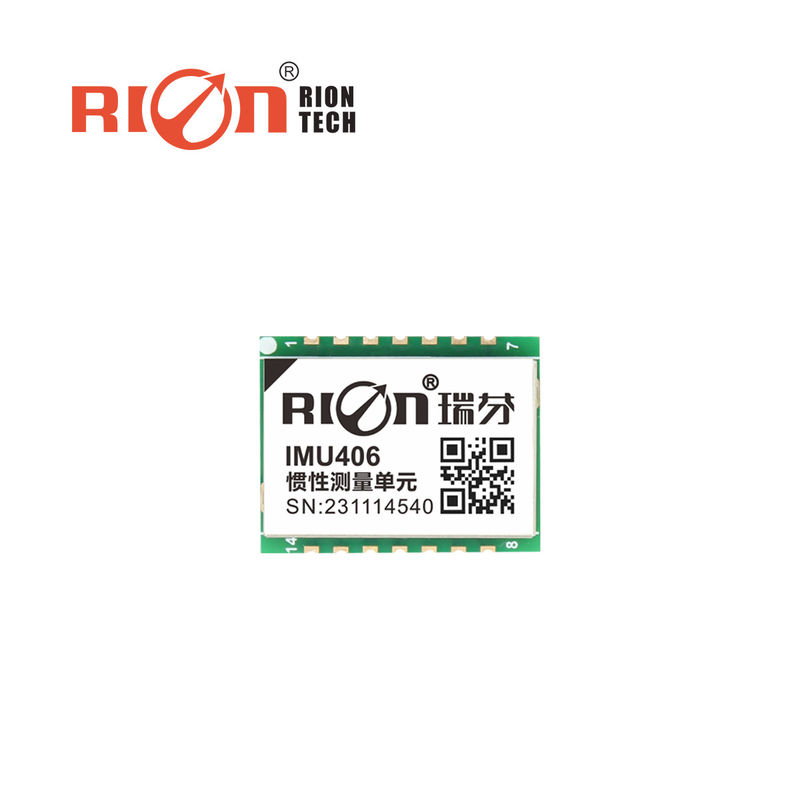

IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung

Name: IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: IMU406
Price: 32 USD
Availability: InStock

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE, FCC

Model Number: IMU406

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Stück

Preis: US$32

Verpackung Informationen: 1 Stück in jeder Innenbox, 80 Stück in jeder Karton.

Lieferzeit: 5-10 Tage

Zahlungsbedingungen: Paypal, T/T Überweisung

Versorgungsmaterial-Fähigkeit: 30000 Stück pro Monat

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Genaue Messung IMU406, Plattformansatz IMU406, IMU406 Trägheitsnavigationsmodul


Betriebsbandbreite:	>100Hz	Betriebstemperatur:	-40°C~+80°C
Vibrationen:	5g~10g	Haltung der drei Achsen:	Zwischenschicht ± 180° Rollen ± 180° Neigung ± 90°
Anfangszeit:	500 mS	Entschließung:	0.01°
Kreiselkompassmaßstrecke:	250°/s	Strom:	60mA

Betriebsbandbreite:	>100Hz
Betriebstemperatur:	-40°C~+80°C
Vibrationen:	5g~10g
Haltung der drei Achsen:	Zwischenschicht ± 180° Rollen ± 180° Neigung ± 90°
Anfangszeit:	500 mS
Entschließung:	0.01°
Kreiselkompassmaßstrecke:	250°/s
Strom:	60mA

Beschreibung

IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung

IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung

Beschreibung des Produkts:

Das IMU406 ist ein professionelles Gyroskop IMU, das zur präzisen Messung und Steuerung der Plattformhaltung, einem eingebauten industriellen Drei-Achsen-Gyroskop und einem Drei-Achsen-Beschleunigungsmesser entwickelt wurde.Dieses Produkt kann noch Ausgabe glatte Haltung Daten, auch wenn die Plattform hat VibrationenDer auf der Basis der Inertialmessplattform MEMS entwickelte dynamische Einstellungsalgorithmus wird auf die Winkelgeschwindigkeit des Gyroskops angewendet, um einen Echtzeitdynamischen Neigungswinkel auszugeben.Horizontalem Azimutwinkel, dreiachsige Winkelgeschwindigkeit, dreiachsige Beschleunigung und vordere axiale Körperbeschleunigungsdaten des Objekts;Es kann auch durch Z-Achse Einzelachse Integration und Echtzeit-Feedback-Zählung Ausgabe ausgegeben werden; Dieses Produkt ist speziell für die präzise Steuerung und Bedienung von Schiebeplattformen konzipiert und bietet Effizienz.Es ist eine wesentliche Komponente für die neue Generation der automatisierten Körperhaltung Präzisionssteuerung.

Eigenschaften:

Horizontale Ausgangswinkelrichtung des Azimut
Echtzeit-Winkelgeschwindigkeitsausgabe
Leichtgewicht
Lange Lebensdauer, starke Stabilität
Industrie-IMU-Sensor
Vollmassiv

Technische Parameter:

IMU406			Parameter
Haltung der drei Achsen			Zwischenschicht ± 180° Rollen ± 180° Neigung ± 90°
Betriebsbandbreite			> 100 Hz
Entschließung			00,01°
Nichtlinear			00,1% der FS
3 Achsen Gyroskop	Messbereich		250°/s
	Null Verzerrungsinstabilität		40,5°/h
	Winkel zufälliger Gangkoeffizient		0.25°/qrt (h)
	Null Verzerrungsstabilität (mittlerer Wert von 10)		80,5°/h
	Gyroskopische Verzerrung ((@Temp.-10°C~+65°C)		Der Prüfstand muss in der Lage sein, die Prüfungen zu erledigen.
Achse 3 Beschleunigung	Messbereich		±4 g
	Entschließung	Prüfungszustand @4g	0.001g
	Genauigkeit		1 mg
	Null Verzerrungsinstabilität		00,05 mg
	Geschwindigkeit zufälliger Gangkoeffizient		0.015m/s/qrt(h)
	Null Verzerrungsstabilität (mittlerer Wert von 10)		0.15 mg
Startzeit			500 ms
Eingangsspannung			DC3.3V (Wellenwelle < 50mVpp)
Strom			60 mA
Betriebstemperatur			-40 ~ +80°C
Lagertemperatur			-40 ~ +85°C
Vibrationen			5 g bis 10 g
Wirkung			200 g pk, 2 ms, 1⁄2 Sinus
Arbeitsleben			10 Jahre
Ausgangsrate			5Hz / 15Hz / 25Hz / 35Hz / 50Hz / 100Hz kann festgelegt werden
Ausgangssignal			3.3V-TTL
MTBF			≥ 98000 Stunden/Zeiten
Aufprallfestigkeit			100 g@11 ms,3 Achsrichtung (Halbseinschnitt)
Antivibration			10 gms, 10 ‰ 1000 Hz
Gewicht			≤ 15 g ((ohne Kabel))

Anwendungen:

★ Präzise Messkontrolle der PTZ

★ Überwachung der Plattformstabilität

★ PTZ-Winkel- und Haltungsüberwachung

IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung 1

IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung 2

IMU406 Trägheitsnavigationsmodul-Plattformstellung genaue Messung 3
