Rion Imu400 9 Achsen Trägheitsnavigationsmodul für automatisierte landwirtschaftliche Maschinen

Name: Rion Imu400 9 Achsen Trägheitsnavigationsmodul für automatisierte landwirtschaftliche Maschinen
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: IMU400
Price: 29.50 USD
Availability: InStock

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE, FCC,ROHS , ISO

Modellnummer: IMU400

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 100pcs

Preis: US$29.50

Verpackung Informationen: Karton mit Sicherheitsschwamm

Lieferzeit: 5-10 Tage

Zahlungsbedingungen: T/T oder Paypal

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  Neunachsen-Inerznavigationsmodul, Automatisches Trägheitsnavigationsmodul für landwirtschaftliche Maschinen


Triaxial Haltung:	Der Asimuthwinkel ± 180°,Roll ± 180°,Pitch ± 90°	Betriebsbandbreite:	>100Hz
Entschließung:	0.01°	Triaxialer Gyrogruppbereich:	250°/s
Gyrobia-Unstabilität (allane):	40,5°/h	Gyroswinkel zufälliger Gangkoeffizient ((allan):	0.25°/qrt (h)
Gyrobia-Stabilität (mittlerer Wert von 10 Sekunden):	80,5°/h	Gyrobilanz (Temp. -10°C~+65°C):	Der Prüfstand muss in der Lage sein, die Prüfungen zu erledigen.
Beschleunigungsmesser-Strecke:	Der Wert der in Absatz 1 Buchstabe a genannten Anlage ist zu messen.	Beschleunigungsmesser-Entschließung:	0.001g
Genauigkeit des Beschleunigungsmessers:	1mg	Beschleunigungsmesser Bias Instabilität:	00,05 mg
Beschleunigungsmesser Geschwindigkeit zufälliger Gangkoeffizient:	0.015m/s/qrt(h)	Beschleunigungsmesser Bias-Stabilität (mittlerer Wert von 10 s):	0.15mg
Anfangszeit:	500 mS	Eingangsspannung:	DC3.3V ((Ripple<50mVpp)
Strom:	70 mA	Betriebstemperatur:	-40 \| +80℃
Lagertemperatur:	-40 \| +80℃	Arbeitsleben:	10 Jahre
Ausgabegeschwindigkeit:	5Hz、15Hz、25Hz、35Hz、50Hz、100Hz kann eingestellt werden	Ausgangssignal:	3.3V-TTL
MTBF:	≥ 98000 Stunden/Zeit	Größe:	L20.4 × W14.8 × H4.1 mm
Gewicht:	≤ 5 g

Triaxial Haltung:	Der Asimuthwinkel ± 180°,Roll ± 180°,Pitch ± 90°
Betriebsbandbreite:	>100Hz
Entschließung:	0.01°
Triaxialer Gyrogruppbereich:	250°/s
Gyrobia-Unstabilität (allane):	40,5°/h
Gyroswinkel zufälliger Gangkoeffizient ((allan):	0.25°/qrt (h)
Gyrobia-Stabilität (mittlerer Wert von 10 Sekunden):	80,5°/h
Gyrobilanz (Temp. -10°C~+65°C):	Der Prüfstand muss in der Lage sein, die Prüfungen zu erledigen.
Beschleunigungsmesser-Strecke:	Der Wert der in Absatz 1 Buchstabe a genannten Anlage ist zu messen.
Beschleunigungsmesser-Entschließung:	0.001g
Genauigkeit des Beschleunigungsmessers:	1mg
Beschleunigungsmesser Bias Instabilität:	00,05 mg
Beschleunigungsmesser Geschwindigkeit zufälliger Gangkoeffizient:	0.015m/s/qrt(h)
Beschleunigungsmesser Bias-Stabilität (mittlerer Wert von 10 s):	0.15mg
Anfangszeit:	500 mS
Eingangsspannung:	DC3.3V ((Ripple<50mVpp)
Strom:	70 mA
Betriebstemperatur:	-40 \| +80℃
Lagertemperatur:	-40 \| +80℃
Arbeitsleben:	10 Jahre
Ausgabegeschwindigkeit:	5Hz、15Hz、25Hz、35Hz、50Hz、100Hz kann eingestellt werden
Ausgangssignal:	3.3V-TTL
MTBF:	≥ 98000 Stunden/Zeit
Größe:	L20.4 × W14.8 × H4.1 mm
Gewicht:	≤ 5 g

Beschreibung

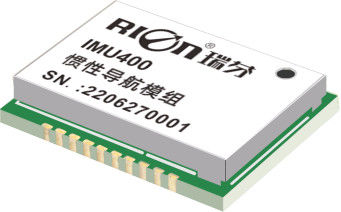

Rion Imu400 9 Achsen Trägheitsnavigationsmodul für automatisierte landwirtschaftliche Maschinen

RION IMU400 INERTIAL NAVIGATION MODUL 9 AXIS OUTPUT SENSOR für automatisierte landwirtschaftliche Maschinen

▶Generell beschrieben

Das IMU400 ist ein Gyroskop-IMU, das sich auf Anwendungen für die Navigation mit Autopilot in landwirtschaftlichen Maschinen, eingebautes industrielles Dreiachsig-Gyroskop und Dreiachsig-Beschleunigungsmesser spezialisiert hat.Das Produkt kann bei hohen Schwingungsmerkmalen von landwirtschaftlichen Maschinen immer noch reibungslose Haltungsdaten ausgeben.Es wurde auf der Grundlage der MEMS-Inertialmessplattform entwickelt. Durch den dynamischen Haltungsalgorithmus der Winkelgeschwindigkeit des Gyroskops wird die dynamische Neigung in Echtzeit ausgegeben,Horizontalem Azimut, dreiachsige Winkelgeschwindigkeit, dreiachsige Beschleunigung und vorderachsige Körperbeschleunigung des Objekts;Es kann auch Echtzeit-Feedback-Zählleistung durch Z-Achse Einzelachse Integralleistung zur Verfügung stellen, um die Vorderräder der landwirtschaftlichen Maschinen drehen in einem präzisen WinkelDieses Produkt wird speziell für automatische landwirtschaftliche Maschinen, Präzisionsbetrieb und Effizienz verwendet.Es ist ein wesentlicher Bestandteil der neuen Generation der automatischen Präzisionslandwirtschaftlichen Steuerung.

▶ Schlüsselmerkmale

★ Horizontale Achimuthwinkel und Einstellungswinkel

★ Echtzeit-Ausgangswinkelrate

★ Leichtes Gewicht

★ Lange Lebensdauer, starke Stabilität

★ Vorwärtsgeschwindigkeitsbeschleunigung

★ Alle in fester Form

★ Kompaktes und leichtes Design

★ TTL-Ausgabe

★ 3.3VDC-Stromversorgung

▶ Anwendungen

★ Automatisierte landwirtschaftliche Maschinen

★ Präzisionslandwirtschaft

★ Kombinierte Erntegeräte

★ Züchter

▶Spezifikation

IMU400			Parameter
Triaxial Haltung			Der Asimuthwinkel ± 180°,Roll ± 180°,Pitch ± 90°
Betriebsbandbreite			> 100 Hz
Entschließung			00,01°
Nichtlinear			00,1% der FS
Gyrosysteme	Triaxialer Gyrogruppbereich		250°/s
	Unsicherheit der Verzerrung		40,5°/h
	Winkel zufälliger Gangkoeffizient		0.25°/qrt (h)
	Biasstabilität (mittlerer Wert von 10 Sekunden)		80,5°/h
	Gyrobilanzierung (Temp. -10°C~+65°C)		Der Prüfstand muss in der Lage sein, die Prüfungen zu erledigen.
Beschleunigungsmesser	Reichweite		Der Wert der in Absatz 1 Buchstabe a genannten Anlage ist zu messen.
	Entschließung	Prüfbedingungen @4g Bereich	0.001g
	Genauigkeit		1 mg
	Unsicherheit der Verzerrung		00,05 mg
	Geschwindigkeit zufälliger Gangkoeffizient		0.015m/s/qrt(h)
	Biasstabilität (mittlerer Wert von 10 Sekunden)		0.15 mg
Startzeit			500 ms
Eingangsspannung			DC3.3V ((Ripple<50mVpp)
Strom			70 mA
Betriebstemperatur			-40 ~ +80°C
Lagertemperatur			-40 ~ +85°C
Vibrationen			5 g bis 10 g
Wirkung			200 g pk, 2 ms, 1⁄2 Sinus
Arbeitsleben			10 Jahre
Ausgangsrate			5Hz, 15Hz, 25Hz, 35Hz, 50Hz, 100Hz kann eingestellt werden
Ausgangssignal			3.3V-TTL
MTBF			≥ 98000 Stunden/Zeit
Aufprallfestigkeit			100 g@11 ms,3 Achsrichtung (Halbseinschnitt)
Vibrationsschutz			10 gms, 10 ‰ 1000 Hz
Gewicht			≤ 5 g

Rion Imu400 9 Achsen Trägheitsnavigationsmodul für automatisierte landwirtschaftliche Maschinen 0

Rion Imu400 9 Achsen Trägheitsnavigationsmodul für automatisierte landwirtschaftliche Maschinen 1

▶ PIN-DEFINITION

Schrauben	Netzwerk	Beschreibung
1	Ausrüstung	MCU BOOT0-Pin, normaler Start ausgesetzt oder abgesenkt
2	Zurücksetzen	MCU-Reset-Pin, Niedrigstands-Reset
3	GND	Leistung GND
4	GND	Leistung GND
5	GPIO1	MCU GPIO-Stift (Ersatz)
6	VCC ((3.3V)	Leistungsaufnahme
7	NC	Leer
8	NC	Leer
9	GND	Leistung GND
10	VCC ((3.3V)	Leistungsaufnahme
11	NC	Leer
12	NC	Leer
13	UART3_RX	MCU Serienanschluss 3 empfängt, TTL-Level, RESERVIERT
14	UART3_TX	MCU Serienport 3 versendet, TTL-Level, RESERVIERT
15	GPIO2	MCU GPIO-Stift (Ersatz)
16	UART1_TX	Modul-Hauptserieanschluss-Sendung, TTL-Ebene
17	UART1_RX	Modul-Hauptserieanschlussempfänger,TTL-Ebene
18	GND	Leistung GND
19	SWDIO	MCU SWD-Pins für Debugging und Upgrade
20	SWCLK	MCU SWD-Pins für Debugging und Upgrade
