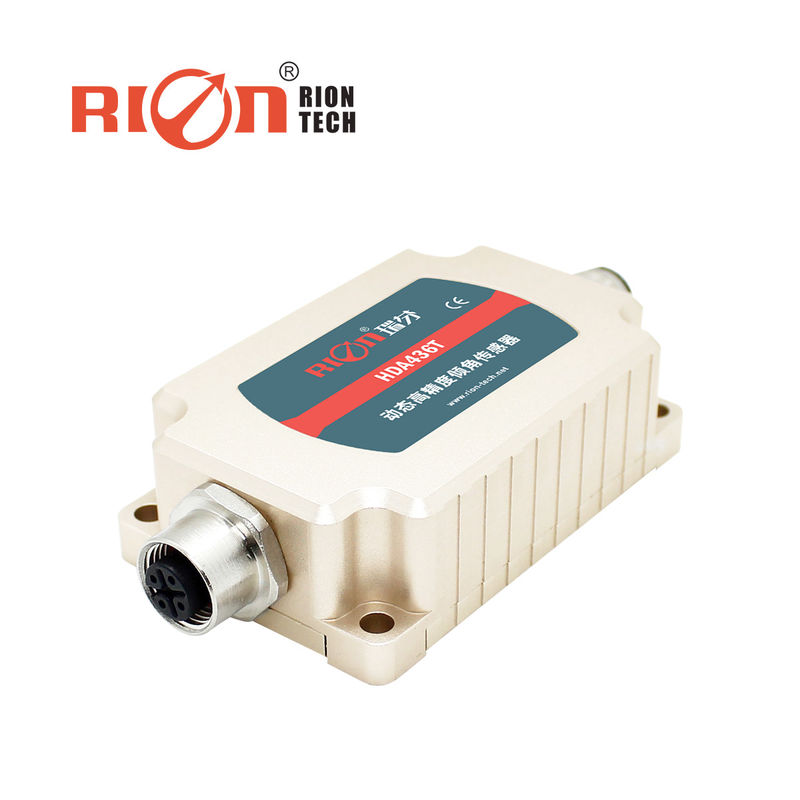

HDA436T Digital MEMS Dynamischer Neigungssensor zur Messung des Neigungswinkels von dynamischen Maschinen
▶ HAUPTMERKMALE
★ Bereich (Rollwinkel ±180°, Nickwinkel ±90°, Azimutwinkel ±180°)
★ Dynamische Genauigkeit: ± 0,1°
★ Statische Genauigkeit: ± 0,05°
★ DC 9~6V Weitspannungs-Eingang
★ IP67/IP68 Schutzklasse Optional
▶ PRODUKTANWENDUNG
★ Kiesausrüstung mit hoher Vibrationsbelastung
★ Überwachung von Eisenbahnlokomotiven
★ Schildrohr-Hebenanwendung
★ Neigungsüberwachung geologischer Ausrüstung
★ Untertagebohrgerät-Haltungsnavigation
★ Schiffsnavigations-Haltungsmessung
▶PRODUKTBESCHREIBUNG
HDA436T/HDA437T ist ein digitaler MEMS-Dynamik-Neigungssensor der neuen Generation, der von RION Technology auf den Markt gebracht wurde. Er misst präzise die Haltungsparameter (Roll-, Nick- und Azimutwinkel) eines sich bewegenden Trägers und eignet sich daher für Neigungswinkelmessungen während der Bewegung oder Vibration. Der HDA436T ist mit einem hochpräzisen Beschleunigungs- und Gyrosensor ausgestattet, der mit einem Kalman-Filter-Algorithmus für die Echtzeitmessung von Bewegungsdaten unter dynamischen Bedingungen integriert ist. Er bietet optionale Signalausgabe-Modi, einschließlich RS485, RS232 und TTL, was eine starke Skalierbarkeit gewährleistet.
Dieses Produkt arbeitet nach einem berührungslosen Messprinzip und liefert eine Echtzeitausgabe der aktuellen Haltung und Neigung, ohne dass relative Änderungen zwischen Oberflächen verfolgt werden müssen. Intern integriert es hochpräzise AD-Wandler und Gyroeinheiten, um Nichtlinearitäten, orthogonale Kopplung, Temperaturdrift und Zentrifugalbeschleunigung in Echtzeit zu kompensieren. Dies minimiert die durch Bewegungsbeschleunigungsstörungen verursachten Zentrifugalfehler erheblich und verbessert dadurch die dynamische Messgenauigkeit.
Der Sensor ist auf Robustheit ausgelegt und verfügt über Messfähigkeiten im Dual-Modus (dynamisch und statisch), die gegen externe elektromagnetische Störungen resistent sind. Er ist ideal für die industrielle Automatisierungssteuerung und präzise Haltungsmessungen in Umgebungen, die durch groß angelegte Operationen sowie starke Stoß- und Vibrationsbelastungen gekennzeichnet sind.
▶SPEZIFIKATIONEN
| HDA436T |
BEDINGUNG |
INDEX |
| Messbereich |
- |
Roll ±180°, Nick ±90°, Azimut ±180°
(Anfangswert bei Herunterfahren ist 0°)
|
| Messachse |
- |
X-Achse / Y-Achse / Z-Achse |
| Auflösung |
- |
0,01° |
| Statische Genauigkeit |
@25℃ |
± 0,05° |
| Dynamische Genauigkeit (RMS) |
@25℃ |
± 0,1° |
| Gyroskop |
Bereich |
- |
±250°/s |
| Nullpunkt-Bias-Stabilität (10s Mittelwert) |
- |
8,5°/h |
| Nullpunkt-Bias-Instabilität (Allan) |
- |
4,5°/h |
| Winkel-Zufallswert-Koeffizient (Allan) |
- |
0,25°/sqrt(h) |
| Beschleunigung |
Bereich |
- |
±8g |
| Bias-Stabilität (10s Mittelwert) |
- |
0,02mg |
| Bias-Instabilität (Allan) |
- |
0,005mg |
| Geschwindigkeits-Zufallswert-Koeffizient (Allan) |
- |
0,005m/s/sqrt(h) |
| Nullpunkt-Temperaturkoeffizient |
-40～85℃ |
±0,01°/℃ |
| Empfindlichkeits-Temperaturkoeffizient |
-40～85℃ |
≤100ppm/℃ |
|
Einschaltzeit
|
1S |
| Reaktionszeit |
0,01S |
| Ausgangssignal |
RS485/RS232/TTL
|
| Elektromagnetische Verträglichkeit |
Gemäß EN61000 und GBT17626 |
| MTBF |
≥ 98000 Stunden / Zeit |
| Isolationswiderstand |
≥100 Megohm |
| Stoßfestigkeit |
100g @ 11ms, 3 Achsen (halbe Sinuswelle) |
| Vibrationsfestigkeit |
10grms, 10～1000Hz |
| Wasserdichtigkeitsklasse |
Standardkonfiguration: IP67
Optionale Konfiguration: IP68 oder IP68 mit Korrosionsschutz-Kabel
|
| Kabel |
Standard ohne Verkabelung, optional 2m M12 Aviation-Stecker mit PVC-ungeschirmtem Kabel |
| Gewicht |
≤165g (ohne Kabel)
|
