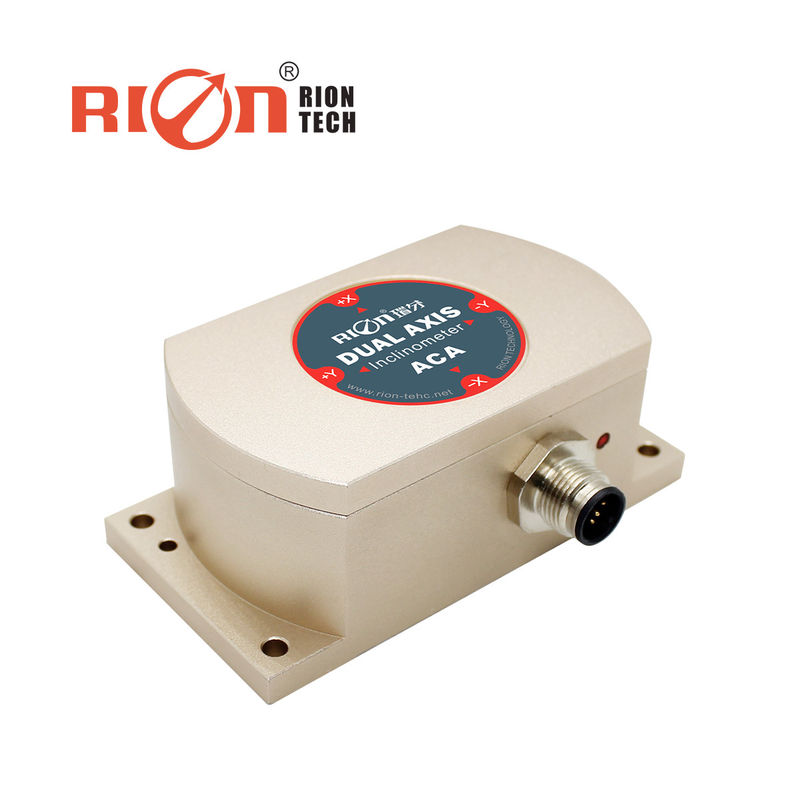

ACA616T Präzisions-MEMS-Neigungssensor-Inklinometer für die Steuerung des Winkels der Anlage

ACA616T Präzisions-MEMS-Neigungssensor-Neigungsmesser für die Winkelsteuerung von Anlagen

Produktbeschreibung:

ACA616T/ACA626T-CAN2.0A ist ein vollständig temperaturkompensierter hochpräziser ein-/zweiachsiger Neigungsmesser, der von RION Technology auf der Grundlage einer hochpräzisen Neigungsplattform entwickelt wurde. Seine gute Temperaturstabilität kann in einem weiten Temperaturbereich von -40 bis 85 °C eingesetzt werden. Darüber hinaus verfügt das System über einen integrierten hochpräzisen 24-Zoll-A/D-Wandler und kann über einen 5-stufigen Konvertierungsalgorithmus den Neigungs- und Neigungswinkel des Sensorausgangs relativ zur horizontalen Ebene messen. Ausgangsprotokoll CAN2.0A. Die Eigenschaften der berührungslosen Installation sorgen dafür, dass dieses Produkt eine gute Systemintegration aufweist. Befestigen Sie den Sensor einfach mit einem Schraubendreher an der Oberfläche des Messobjekts. Die Lage und Neigung des Objekts können automatisch berechnet werden. Es verfügt über eine starke Widerstandsfähigkeit gegenüber Stößen und Vibrationen und bietet einen großen Wettbewerbsvorteil gegenüber inländischen Pendants. Es ist speziell auf die Industriebereiche ausgerichtet, die von High-End-Anwendern benötigt werden.

Merkmale:

• Messbereich: ±1~±60° optional
• Breiter Spannungseingang: 9–36 V
• Schutzart IP67
• Breiter Betriebstemperaturbereich: -40 bis +85 °C
• Wasserdichter Luftstecker
• Hohe Auflösung: 0,001°

Technische Parameter:

Anwendungen:

★ Position der Laserausrüstung

★ Winkelkontrolle für medizinische Einrichtungen

★ Unterirdische Bohrpositionsnavigation

★ Bahnmaßregel, Nivellierung der Spurweite

★ Präzise Kontrolle des Werkzeugmaschinenniveaus

★ Geologische Geräteüberwachung

HINWEISE ZUR PRODUKTIONSINSTALLATION:

Bitte befolgen Sie die korrekte Methode zur Installation des Neigungssensors. Eine falsche Installation kann zu Messfehlern führen. Achten Sie dabei besonders auf die „Oberfläche“, die „Linie“: 1) Die Montagefläche des Sensors und die gemessene Fläche müssen eng, glatt und stabil befestigt sein. Wenn die Montagefläche uneben ist, kann dies dazu führen, dass der Sensor den Winkelfehler misst.

2) Die Sensorachse und die gemessene Achse müssen parallel sein, die beiden Achsen erzeugen möglichst keinen Winkel.

MESSRICHTUNGEN:

Die Installation muss sicherstellen, dass der Produktboden parallel zur Messfläche verläuft, und den Einfluss von Dynamik und Beschleunigung auf den Sensor reduzieren. Dieses Produkt kann horizontal oder vertikal montiert werden (die Auswahl der vertikalen Montage muss vor der Produktion bestätigt werden). Für die Installation beachten Sie bitte das folgende Schema.
