Automatischer Vibrationssensor mit X-Y-Z-Achse und ausgezeichneter Biasstabilität

Produktbeschreibung:

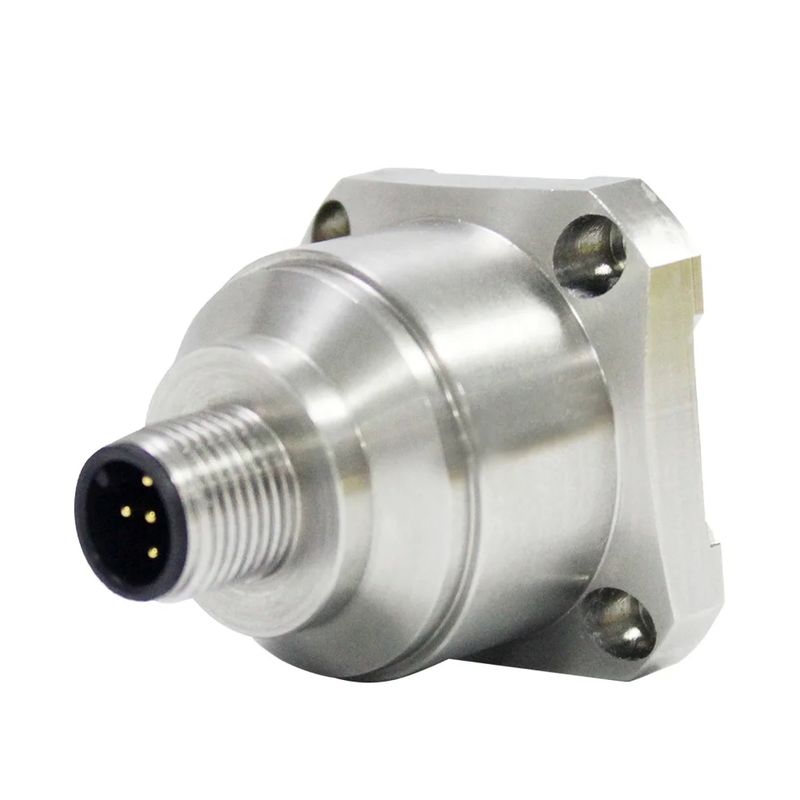

Der AKF398 triaxiale VIBRATIONSSENSOR ist ein Spannungsausgangs-VIBRATIONSSENSOR, der unabhängig entwickelt und produziert wurde und in vielen Bereichen wie Vibrationstests und Stoßtests eingesetzt werden kann. Das Produkt verwendet einen analogen Spannungsausgang. Der AKF398 ist ein kapazitiver Sensor aus Einkristallsilizium, der aus einem durch Mikromaschinen bearbeiteten Siliziumchip, einem Low-Power-ASIC zur Signalaufbereitung, einem Mikroprozessor zur Speicherung von Kompensationswerten und einem Temperatursensor besteht. Dieses Produkt hat einen geringen Stromverbrauch, ist kalibriert, hat eine robuste Struktur und eine stabile Ausgabe. Die neue elektronische Konfiguration bietet eine Festkörperstromversorgung für den Reset und umfassenden Schutz vor Überspannung. Die Produkte zeichnen sich durch eine robuste Struktur, geringen Stromverbrauch, exzellente Abweichungsstabilität usw. aus, um die Zuverlässigkeit der Produktausgabe zu gewährleisten.

Merkmale:

• Gewicht: 73,5 g
• Stromversorgung: 9-36V
• Lagertemperatur: -40°C ~ +85°C
• Messachse: X, Y, Z Achsen
• Größe: L34,3×B34,3×H38,5mm
• Ausgangsstrom: 4~20mA
• Gute Umweltverträglichkeit (Stoß, Vibration und Temperatur)

Technische Parameter:

AKF398	PARAMETER						EINHEIT
Bereich	±2	±4	±8	±10	±20	±40	g
Abweichung Kalibrierung	<1	<1	<1	<1	<1	<1	mg
Messachse	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	Achse
Wiederholgenauigkeit Ein/Aus-Strom	<2	<2	<2	<2	<2	<2	mg(max)
Empfindlichkeit (± 10%)	4	2	1	0,8	0,4	0,2	mA/g
Abweichung Temperaturkoeffizient	0,01	0,01	0,01	0,05	0,05	0,05	%/℃
Auflösung/Schwellenwert (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(max)
Nichtlinearität	<0,5	<0,5	<0,8	<1	<1	<1	% FS(max)
Frequenzgang	500	500	500	500	500	500	Hz
Bandbreite (3dB)	1000	1000	1000	1000	1000	1000	Hz
Kreuzachsenempfindlichkeit	1	1	1	2	2	2	%
Verhältnis der seitlichen Vibrationssensitivität	1	1	2	5	5	5	%
Resonanzfrequenz	2,4	2,4	2,4	5,5	5,5	5,5	kHz
Rauschdichte	21	21	21	86,6	86,6	86,6	μg/√Hz
0g Ausgang 12mA	<0,005	<0,005	<0,005	<0,003	<0,003	<0,003	mA
Ausgangsstrom	4~20mA
Eingang (VDD_VSS)	9~36 VDC
Stromverbrauch im Betrieb	<60mA @ 12 VDC
Anschluss	Industriestandard M12 Anschluss
Schutzart	IP67
Gewicht	Nettogewicht des Produkts: 82g, Magnetfuß: 48g, L-förmige Adapterplatte 20g
Größe	Produktgröße: 34,3*34,3*38,5mm Größe des magnetischen Adsorptionsfußes: 34,23*34,23*8,1mm Größe der L-förmigen Adapterplatte: 36*44*15mm

Anwendungen:

★ Überwachung von Verkehrssystemen, Analyse von Straßenkörpern und Fehlererkennung von Hochgeschwindigkeitsbahnen
★ Große Maschinen, Motoren
★ Niederfrequente Vibration und automatische Überwachung
★ Medizinische Geräte
★ Brücken
★ Fahrzeuge
★ Straßenwalzen
