Produktdetails
Herkunftsort: Guangdong, China
Markenname: Rion
Zertifizierung: CE
Modellnummer: HDA436T-485
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $100/Pieces 1-9 Pieces
Verpackung Informationen: Schachtel
Lieferzeit: 7
Zahlungsbedingungen: T/T, PayPal
Versorgungsmaterial-Fähigkeit: 5000/month
Stromversorgung: |
9~36v |
dynamische Genauigkeit: |
0.1deg |
Entschließung: |
0.01deg |
statische Genauigkeit: |
0.05deg |
Beschleunigungs-Strecke: |
±8g |
Kreiselkompass-Strecke: |
±250°/s |
Gewicht: |
165g |
Stromversorgung: |
9~36v |
dynamische Genauigkeit: |
0.1deg |
Entschließung: |
0.01deg |
statische Genauigkeit: |
0.05deg |
Beschleunigungs-Strecke: |
±8g |
Kreiselkompass-Strecke: |
±250°/s |
Gewicht: |
165g |

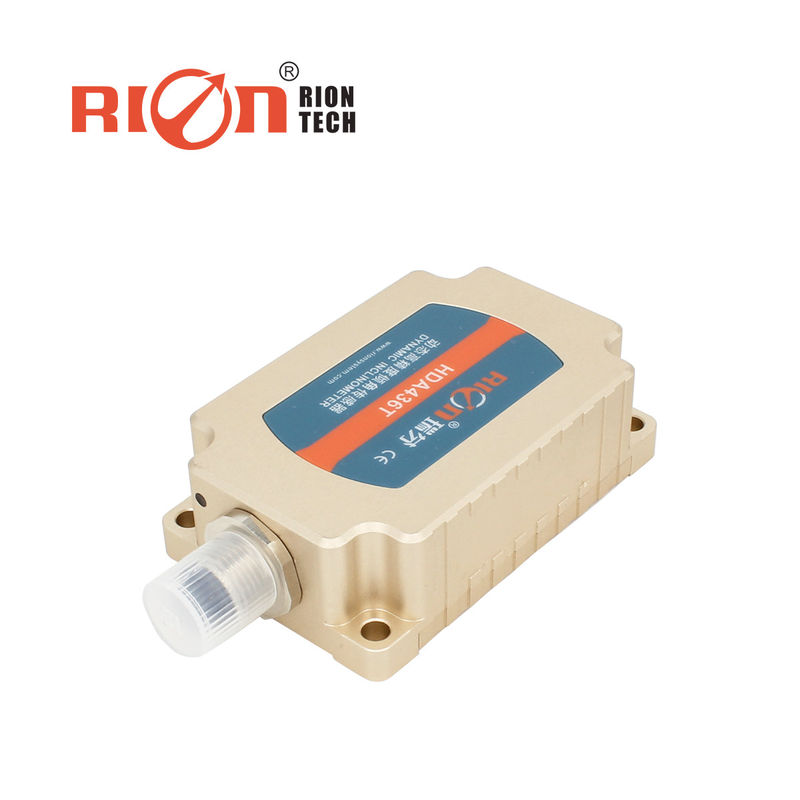

HDA436T Hochpräzisionsdynamisches Neigungsmessgerät für Bohrgeräte mit CAN2.0-Neigungsmessgerät
▶ Produktanwendung
★ Überwachung der Bahnlokomotive
★ Ölbohrgeräte
★ Anwendungen für Schildrohrverstärkung
★ Überwachung der Neigung geologischer Geräte
★ Untertagebohranlage-Navigation
★ Messung der Schiffsnavigationslage
★ Anwendungen für Schildrohrverstärkung
★ Satellitenkommunikation Fahrzeugstellungserkennung
★ Orientierungsmessung nach Neigungswinkel
★ Meßung der Neigung verschiedener Maschinenbaumaschinen
Technische Daten
| HDA436T | Zustand | INDEX | |
| Messbereich | - |
Rollen ±180°, Neigung ±90°, Azimut ±180° (Anfänglicher Wert bei Auslöschung 0°) |
|
| Messachse | - | X-Achse / Y-Achse / Z-Achse | |
| Entschließung | - | 00,01° | |
| Statische Genauigkeit | @ 25°C | ± 0,05° | |
| Dynamische Genauigkeit (RMS) | @ 25°C | ± 0,1° | |
| Gyrosysteme | Bereich | - | ± 250°/s |
| Null Verzerrungsstabilität (Mittelwert von 10 s) | - | 80,5°/h | |
| Null Bias Instabilität | - | 40,5°/h | |
| Winkel zufälliger Gangkoeffizient | - | 0.25°/qrt (h) | |
| Beschleunigung | Bereich | - | ± 8 g |
| Biasstabilität (mittlerer Wert von 10) | - | 00,02 mg | |
| Unsicherheit der Verzerrung | - | 00,005 mg | |
| Geschwindigkeit zufälliger Gangkoeffizient | - | 0.005m/s/sqrt(h) | |
| Nullpunkttemperaturkoeffizient | -40°C bis 85°C | ± 0,01°/°C | |
| Temperaturkoeffizient der Empfindlichkeit | -40°C bis 85°C | ≤ 100 ppm/°C | |
| Startzeit des Einsatzes | 1S | ||
| Reaktionszeit | 0.01S | ||
| Ausgangssignal | Die in Absatz 1 genannte Angabe ist nicht anwendbar. | ||
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | ||
| MTBF | ≥ 98000 Stunden / Stunde | ||
| Isolierwiderstand | ≥ 100 Megohm | ||
| Aufprallfestigkeit | 100 g @ 11 ms,3 Achsrichtung (halbsinusoid) | ||
| Antivibration | 10 gms, 10 ‰ 1000 Hz | ||
| Wasserdichte Ebene | IP67 | ||
| Kabel | Standard ohne Verdrahtung, optionale 2 m M12 Flugstecker mit PVC-kabelfreiem Kabel | ||
| Gewicht | ≤ 165 g (ohne Kabel) | ||
Elektrische Parameter
| Parameter | Zustand | Min. | TYP | Maximal | Einheit | |
| Versorgungsspannung | Standard | 9 | 12 | 24 | 36 | V |
| Betriebsstrom | ohne Last | 60mA ((12V) | mA | |||
| Betriebstemperatur | - 40 | +85 | °C | |||
| Lagertemperatur | - 40 | +85 | °C | |||
Anlageverfahren
▶ Mechanische Parameter
○ Steckverbinder: M12 Flugzeugstecker 5P
○ Schutzniveau: IP67
○ Schalenmaterial: Aluminiumlegierung
○ Installation: Vier M4-Schrauben
