Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Modellnummer: DCM302B-232
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stücke
Preis: $250.00 - $270.00/Pieces
Verpackung Informationen: Sponge& Kartone
Versorgungsmaterial-Fähigkeit: 30000-teilig/Stücke pro Monat
Gebrauch: |
Magnetischer Sensor |
Theorie: |
Andere |
Ausgabe: |
Digital-Sensor |
Kursgenauigkeit: |
0.5~0.8deg |
Kippen Sie Winkelstrecke: |
+/-90deg |
Kippen Sie Winkelentschließung: |
0.1deg |
Kippen Sie Winkelgenauigkeit: |
0.1deg |
Breite Temperatur: |
-40 ~85C |
Stromversorgung: |
DC5V (kundengebundenes 9-36V) |
Schutz: |
IP67 |
Ausgabeoberfläche: |
RS232, RS485 oder TTL optional |
Produkt sie: |
L60*W59*H29mm |
Hafen: |
HK |
Gebrauch: |
Magnetischer Sensor |
Theorie: |
Andere |
Ausgabe: |
Digital-Sensor |
Kursgenauigkeit: |
0.5~0.8deg |
Kippen Sie Winkelstrecke: |
+/-90deg |
Kippen Sie Winkelentschließung: |
0.1deg |
Kippen Sie Winkelgenauigkeit: |
0.1deg |
Breite Temperatur: |
-40 ~85C |
Stromversorgung: |
DC5V (kundengebundenes 9-36V) |
Schutz: |
IP67 |
Ausgabeoberfläche: |
RS232, RS485 oder TTL optional |
Produkt sie: |
L60*W59*H29mm |
Hafen: |
HK |

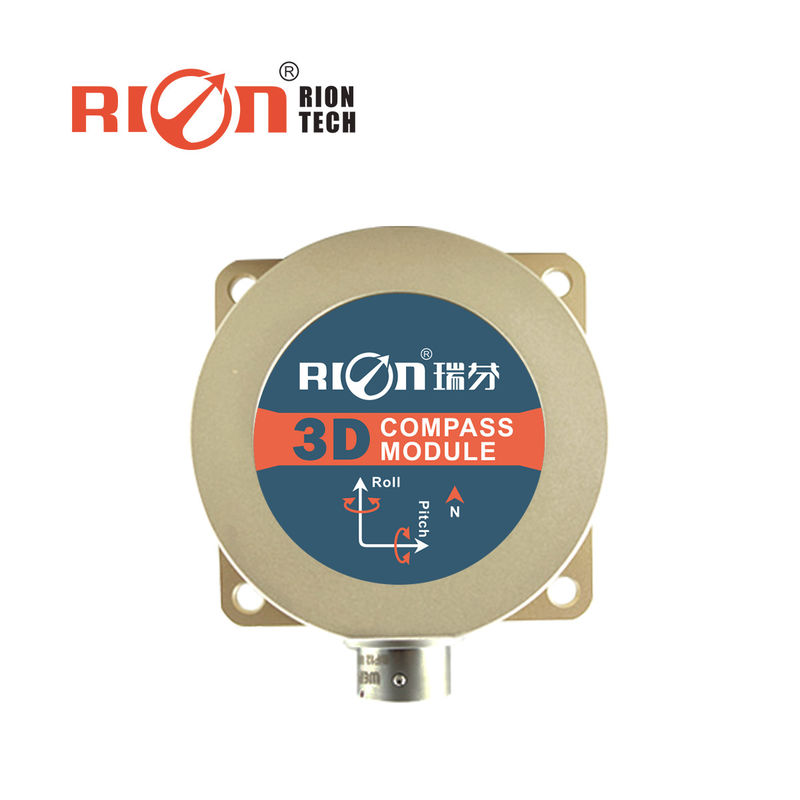

Hochgenaues 3D-Kompass-Inklinometer für Antennenstabilisierung und Fahrzeugnavigation
▶Einleitung
DCM301B/DCM302B ist ein 3D-elektronischer Kompass mit hoher Präzision, der einen zweidimensionalen Flächenkalibrier-Algorithmus verwendet.und muss nur die Ebene an Ort und Stelle drehen, um den Kalibriervorgang abzuschließenMit Hilfe von harten und weichen Magnetkalibrationsalgorithmen kann der Kompass durch dreidimensionale Kalibrierung in einer Umgebung mit magnetischen Störungen ideale Messwerte erzielen.Dieser Kompass integriert eine dreiachsige magnetische Sensorik., die die Position in Echtzeit über die Zentralverarbeitungseinheit berechnen kann,und ein dreiachsiges Beschleunigungsmesser wird verwendet, um eine breite Palette von Neigungswinkeln auszugleichen, um sicherzustellen, dass der Kompass auch bei Neigungswinkeln von bis zu ± 85° genaue Kursdaten liefern kannDer elektronische Kompass integriert eine hochpräzise MCU-Steuerung mit diversifizierten Ausgangsmodi.und andere Kommunikations-Schnittstellen können angepasst werden.
DCM302B ist klein, verbraucht wenig Strom und kann in vielen Bereichen wie Antennenstabilität, Fahrzeuge und Systemintegration eingesetzt werden.Durch seine hohe Stoßfestigkeit und hohe Zuverlässigkeit kann der Kompass auch in äußerst rauen Umgebungen normal arbeiten, und eignet sich für ein hochpräzises Messintegrationssteuerungssystem.
▶Anwendungen
★ Satelliten-Antenne Suchsatellit
★ Vermessung und Kartierung der Seefahrt
★ GPS-Integrierte Navigation
★ Antennen-Servo-Steuerung
★ Infrarotbildner
★ Laser-Rangefinder
★ Karte für Plotter
★ ROV Unterwasserroboter-Navigation
★ Ozeanographische Messgeräte
▶ Spezifikation
| Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | Parameter | |
| Kompassrichtung | Die beste Kursgenauigkeit | 0.5° |
| Entschließung | 0.1° | |
| Kompassneigungsparameter | Genauigkeit der Tonhöhe | 0.1°<15°(Messbereich) |
| 0.2°<30° (Messbereich) | ||
| 0.3°<60° (Messbereich) | ||
| 0.3°<85° (Messbereich) | ||
| Schrägkeitsbereich | ± 85° | |
| Rollgenauigkeit | 0.1°<15°(Messbereich) | |
| 0.2°<30° (Messbereich) | ||
| 0.3°<60° (Messbereich) | ||
| 0.3°<85° (Messbereich) | ||
| Rollen Neigungsbereich | ± 85° | |
| Entschließung | 0.1° | |
| Der beste Neigungskompensationsbereich | < 40° | |
| Kalibrierung | Kalibrierung mit Hart-Eisen | - Ja, das ist es. |
| Kalibrierung mit Weicheisen | - Ja, das ist es. | |
| Methode zur Kalibrierung von Magnetfeldinterferenzen | Flugzeugdrehung in einem Kreis ((2D-Kalibrierung) | |
| Körperliche Merkmale | Abmessung | L60 × W59 × H29mm |
| Gewicht | PCB: 20 g, mit Schale: 100 g | |
| Anschlüsse für die RS-232/RS485/TTL-Schnittstelle | 5PIN-Verbindung | |
| Schnittstellenmerkmale | Verzögerung des Starts | < 50 ms |
| Maximale Ausgangsrate | 20 Hz/s | |
| Kommunikationsrate | 2400 bis 19200 baud | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Macht | Stromversorgung | (Standard) Gleichspannung + 5V |
| (auf maßgeschneiderte Weise) DC9 ≈ 36 V | ||
| Strom (maximal) | 40 mA | |
| Idealer Modus | 30 mA | |
| Schlafmodus | TBD | |
| Umwelt | Betriebsbereich | -40°C+85°C |
| Lagertemperatur | -40°C+85°C | |
| Widerstandsschlagleistung | 2500 g | |
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | |
| MTBF | ≥ 40000 Stunden/Zeiten | |
| Isolierung | ≥ 100 M | |
| Schlagschutz | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |
| Antivibration | 10 gms, 10 ‰ 1000 Hz | |
Wohnungsgröße
