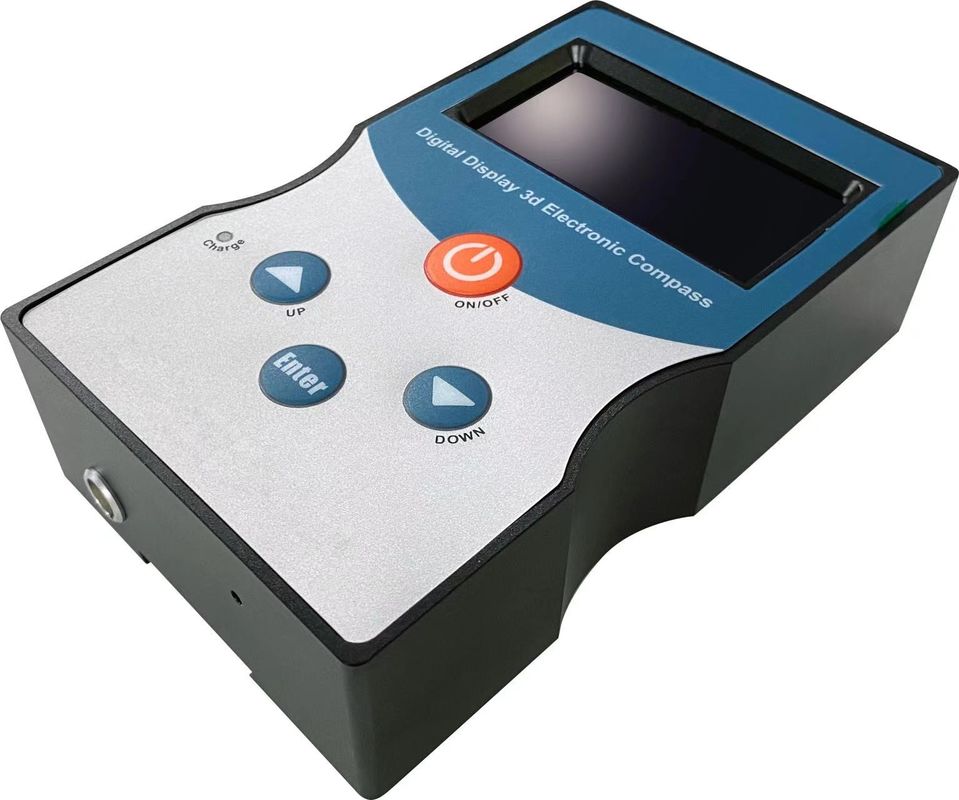

SDC620B Endurance 3D-Digitalkompass-Sensor für GPS-Integrierte Navigation

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE, FCC,ROHS , ISO

Modellnummer: SDC620B-232

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $580.00/Pieces

Verpackung Informationen: 1pcs/innerer Kasten mit Schwamm, 50pcs/ctn

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 1000/month

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

Kompass-Sensor TTLs Digital

,

Kompass-Sensor 3D Digital

,

360 Kompass des Grad-3D Digital

Entschließung:
0.1°
Startverzögerung:
< 50 ms
Maximale Beispielrate:
20Hz/s
Kommunikationsrate:
9600 Baud
Ausgabeformat:
Protokoll RION 68
Betriebsstrom:
50 mA (typisch)
Betriebstemperatur:
-20℃~+70℃
Lagertemperatur:
-20℃~+70℃
Entschließung:
0.1°
Startverzögerung:
< 50 ms
Maximale Beispielrate:
20Hz/s
Kommunikationsrate:
9600 Baud
Ausgabeformat:
Protokoll RION 68
Betriebsstrom:
50 mA (typisch)
Betriebstemperatur:
-20℃~+70℃
Lagertemperatur:
-20℃~+70℃
Beschreibung
SDC620B Endurance 3D-Digitalkompass-Sensor für GPS-Integrierte Navigation

SDC620B Endurance 3D-Digitalkompass-Sensor für GPS-Integrierte Navigation





Eigenschaften

★ Richtigkeit des Richtwinkels: 0,3° ~ 0,5°

★ Winkelkompensationsbereich: ± 85°

★ Mit weichem und hartem Magnetfeld Kalibrierung

★ Richtwinkelmessbereich: 360°

★ 60 Stunden Dauerleistung

★ Wiederherstellungsfunktion

★ Schutzgrad IP54

★ Integrierte Konstruktion von Hand- und Tauchschwanzinstallationen



Anwendungen

★ Navigationskartierung

★ GPS-Integrierte Navigation

★ Antennen-Servo-Steuerung

★ Echtzeit-Überwachung des Pfahltreiberwinkels

★ Werkzeug zur Neuaufmachung von Karten

★ Ozeanographisches Messgerät



Bestellinformationen

SDC620B-N-XXX Bestellbeschreibung
SDC620B-N-232 Funktion für die Ausgabe von Daten über den seriellen Port RS232 (Standardkabelung von 1 m)
SDC620B-N-TTL TTL-Serieanschluss-Daten-Ausgabefunktion (Standard 1m Verkabelung)
SDC620B-N-485 Funktion für die Ausgabe von Daten über den seriellen Port RS485 (Standardkabelung von 1 m)


Elektrische Eigenschaften

SDC620B-N   Parameter
Parameter der Kompassrichtung Kurswinkelgenauigkeit 00,3° ≈ 0,5°
Messbereich 360°
Entschließung 0.1°
Wiederholbarkeit 0.1°
Rollwinkel 0.1 ° < 60 ° (Messbereich)
0.2 ° < 180 ° (Messbereich)
Messbereich des Rollwinkels ± 180°
Entschließung 0.1°
Schrägwinkel 0.1 ° < 60 ° (Messbereich)
0.2 ° < 85 ° (Messbereich)
Messbereich für den Tonhöhenwinkel ± 85°
Kalibrierung Kalibrierung mit Hart-Eisen Ich habe...
Kalibrierung mit Weicheisen Ich habe...
Schnittstellenmerkmale Startverzögerung < 50 ms
Maximale Stichprobenquote 20 Hz/s
Kommunikationsrate 9600 Baud
Ausgabeformat Protokoll RION 68
Stromquelle Unterstützungsspannung Innen 3,7 V wiederaufladbare Lithiumbatterie
Betriebsstrom 50 mA (typisch)
Ladestrom

Schnelllademodus 1,75 A,

Voll aufgeladen in etwa 4 Stunden

Normalmodus 0,5A,

in etwa 12 Stunden voll

Umwelt Betriebstemperatur -20°C+70°C
Lagertemperatur -20°C+70°C
Schwingungswiderstand 3000 g
Physikalische Eigenschaften Anschluss 4 PIN Remo-Luftstecker
Kabelleitung Standardkabel von 1 m
Größe 137.3 × 83 × 37 mm
Gewicht ≤ 520 g (ohne Kabel)
