Hervorheben:
Doppelachsen-Inklinationskompaß IP67
, PWM-Doppelachsen-Inklinationskompaß
, Sensor-Inklinationskompaß der Neigungs-RS232
Messende Achse: |
XY |
Messbereich:: |
±1~±90° optional |
Genauigkeit:: |
beziehen Sie sich die auf technischen Daten |
Breiter Spannungsinput:: |
9~36v |
Breite Temperatur arbeiten:: |
-40°C bis +85°C |
Die Entschließung:: |
0.01° |
Schutzklasse: |
IP67 |
Hohe Schwingungsbeständigkeit: |
> 2000 g |
Größe:: |
90*40*26mm (besonders angefertigt) |
Ausgangsmodus: |
RS232/RS485/RS422/PWM/CAN (optional) |
Gebrauch: |
Stellungsgeber |
Ausgabe: |
Digital-Sensor |
Doppelachsen-Inklinationskompaß SCA116T SCA126T mit RS232/RS485 Schutz des Ertrag-IP67
SCA116T&SCA126T Doppelachs-Neigungsmesser mit RS232/RS485-Ausgang, IP67-Schutz
▶Eigenschaften
★ Ein- / Doppelachsen Neigung Messung
★ Reichweite ±1°±90° optional
★ Zwei Kommunikationsprotokolle sind optional
★ Gleichspannungs-Eingang mit 936 V Breitspannung
★ Betrieb bei großer Temperatur -40°+ 85°C
★ Auflösung 0,01 °
★ IP67-Schutzniveau
★ Hohe Schwingungsbeständigkeit > 2000 g
★ Direkte Schnittstelle
▶Anwendungen
★ Satelliten-Antennen-Suche
★ Überwachung der Bahnlokomotive
★ Ölbohrgeräte
★ Radar-Fahrzeugplattformerkennung
★ Einstellungsnavigation der unterirdischen Bohranlage
★ Überwachung der Neigung geologischer Geräte
★ Schildverstärkungsanwendung
★ Messung der Schiffsnavigationslage
★ Meßung der Neigung verschiedener Baumaschinen
★ Richtungsmessung basierend auf dem Neigungswinkel
★ Haltungserkennung des Satellitenkommunikationsfahrzeugs
▶ Produktion

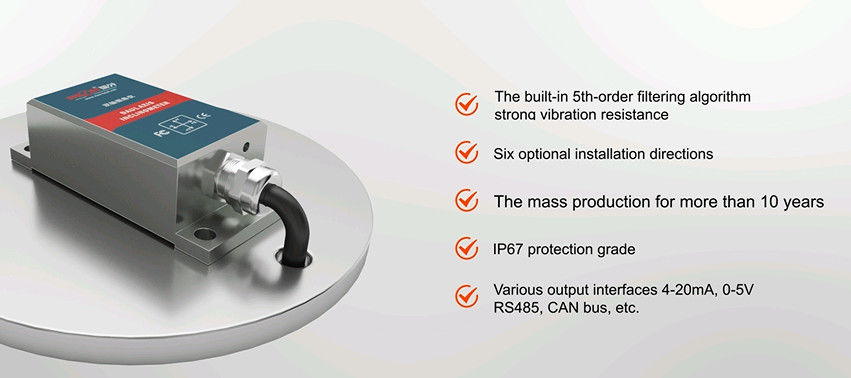

SCA116T & SCA126T ist der von RION Technology für die industrielle Feldsteuerung eingeführte MODBUS-Ausgangsneigungssensor.Eingebauter hochpräziser 16-Bit-Differentialwandler, kann durch den Filteralgorithmus der 5. Ordnung die Neigung und den Schrägwinkel der Sensorausgabe im Verhältnis zur horizontalen Ebene messen. the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environments. Die Ausgangsfrequenz kann bis zu 18Hz betragen. Wenn eine höhere Frequenz benötigt wird, kann unser Unternehmen sie entsprechend dem Benutzer anpassen.Die Ware gehört zu einem echten Industrieprodukt, mit zuverlässiger und stabiler Leistung, guter Skalierbarkeit und mehreren Ausgabeoptionen.
▶ Leistungsparameter
| SCA116T/126T |
Zustand |
Parameter |
Einheit |
| Messbereich |
|
± 10 |
± 30 |
± 60 |
± 90 |
- Nein. |
| Messachse |
|
X und Y |
X und Y |
X und Y |
X und Y |
Achse |
| Entschließung |
|
0.01 |
0.01 |
0.01 |
0.01 |
- Nein. |
| Messgenauigkeit |
@ 25°C |
0.02 |
0.03 |
0.05 |
0.06 |
- Nein. |
| Langfristige Stabilität |
|
0.05 |
0.05 |
0.05 |
0.05 |
- Nein. |
| Null Temperaturkoeffizient |
-40°C bis 85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
| Empfindlichkeit Temperaturkoeffizient |
-40°C bis 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Kraft in der Zeit |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Reaktionszeit |
|
0.02 |
0.02 |
0.02 |
0.02 |
s |
| Ausgangsrate |
5Hz, 15Hz, 35Hz, 50Hz Optional |
| Kommunikationsprotokoll |
MODBUS / ROIN 68 Optional |
| EMV |
Nach EN61000 und GBT17626c |
| MTBF |
≥ 50000 Stunden/Zeiten |
| Isolierwiderstand |
≥ 100 MΩ |
| Stoßfest |
100 g@11 ms,3 Achsrichtung (Halbseinschnitt) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz |
| Schutzgrad |
IP67 |
| Kabel |
Standard 1 Meter lang, verschleißfest, ölfest, bei großer Temperatur, abgeschirmtes Kabel 4 * 0,4 mm2 |
| Gewicht |
165 g (ohne Kabel) |
* Dieser Leistungsparameter listet nur ± 10 °, ± 30 °, ± 60 °, ± 90 ° Serien als Referenz auf. Für andere Messbereiche sind die nächstgelegenen Parameter zu beachten.
▶ ELEKTRISCHE PARAMETER
 Parameter |
Zustand |
Min. |
Typisch |
Maximal |
Einheit |
| Stromversorgungsspannung |
Standardd |
9 |
12,24 |
36 |
V |
| |
Zusätzlich |
|
5 |
|
V |
| Betriebsstrom |
5V |
|
42 |
|
mA |
| 12 V |
|
26 |
|
mA |
| 24 |
|
17 |
|
mA |
| Arbeiten. |
|
- 40 |
|
+85 |
°C |
| Speichert die Temperatur. |
|
- 40 |
|
+85 |
°C |
