Produktdetails
Herkunftsort: China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: ACA628T-10
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandelbar
Verpackung Informationen: Karton
Lieferzeit: 10 Tage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 1000/month
Maß-Strecke: |
1~30° |
Maßachse: |
einzelne oder Doppelachse |
Entschließung: |
0.0007° |
Temperaturantrieb: |
0.0005°/℃ |
Langzeitstabilität: |
0.01°~0.04° |
Gewicht: |
235g |
Funktion: |
genaues Winkelmaß |
Wartefrequenz: |
20Hz |
Maß-Strecke: |
1~30° |
Maßachse: |
einzelne oder Doppelachse |
Entschließung: |
0.0007° |
Temperaturantrieb: |
0.0005°/℃ |
Langzeitstabilität: |
0.01°~0.04° |
Gewicht: |
235g |
Funktion: |
genaues Winkelmaß |
Wartefrequenz: |
20Hz |

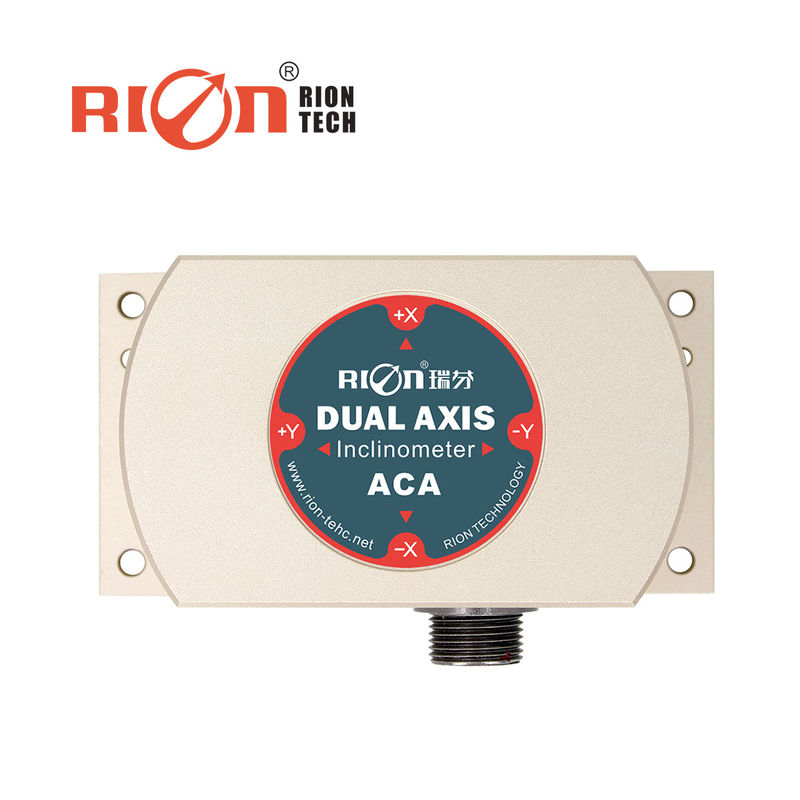

Präzise Neigungssensor für Baugehaltsmonitor Analog Neigungssensor für Brückenneigung
ACA618T/ACA628T-N ist ein hochpräzises Ein-/Doppel-Achsen-Neigungsmessgerät mit voller Temperaturkompensation und Stromausgang.Es verwendet einen hochpräzisen 24-Bit-Differentialwandler zur Sicherstellung der Linearität des Ausgangsstroms des ProduktsDas System integriert einen hochauflösenden Temperatursensor, der mit der MCU zusammenarbeitet.Verarbeitung sekundärer Temperaturkompensation, bei der der vollständige Temperatur-Null-Drift bei 0,0005°/°C erreicht werden kann und die Genauigkeit bei Raumtemperatur bei kleinen Messbereichen 0,003° erreichen kann.Es wird um 4 ~ 20mA im Vergleich zur Spannung ausgegebenDie Funktion der berührungslosen Installation macht dieses Produkt für verschiedene Systeme kompatibel.Befestigen Sie einfach den Sensor auf der Oberfläche des Objekts zu messen mit Schrauben, und berechnet dann automatisch den Neigungswinkel des Objekts.Sie hat einen deutlichen Vorteil gegenüber ihren Gegenstücken..
▶Eigenschaften
★ Ein-/Zweiachs-Neigungsmesser
★ Messbereich: ±1~±90° optional
★ Breitspannungseingang: 11,5~36V
★ Breite Arbeitstemperatur: -40~+85°C
★ Schutzgrad IP67
★ Hohe Schwingungsbeständigkeit > 2000 g
★ Hohe Auflösung: 0,0007°
★ Temperaturverschiebung: 0,0005°/°C
▶Anwendungen
★ Maschinenfahrzeuge automatische Nivellierung
★ Brücken- und Staudammerkennung
★ Position der Lasergeräte
★ Winkelkontrolle von medizinischen Einrichtungen
★ Unterirdische Navigation der Bohrhaltung
★ Regel für die Schienenweite, Ebene der Schienenweiteinrichtungen
★ Präzise Steuerung des Werkzeugmaschinenstandes
★ Geologische Ausrüstung für die Beobachtung von Neigungen
▶ Technische Daten
| Die in Absatz 1 genannten Anforderungen gelten für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. | Bedingungen | Parameter | Einheit | ||||
| Messbereich | ± 10 | ± 30 | ± 60 | ± 90 | - Nein. | ||
| Messachse | X / XY | X / XY | X / XY | X / XY | Achse | ||
| Null-Ausgabe | 0° Ausgang | 12 | 12 | 12 | 12 | mA | |
| Entschließung | 0.0007 | 0.0007 | 0.0007 | 0.0007 | - Nein. | ||
| Messgenauigkeit | Maxime | Raumtemperatur. | 0.003 | 0.01 | 0.02 | 0.03 | - Nein. |
| RMSE | Raumtemperatur. | 0.003 | 0.003 | 0.005 | 0.008 | - Nein. | |
| Nulltemperaturkoeffizient | -40°C bis 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Temperaturkoeffizient der Empfindlichkeit | -40°C bis 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Kraft in der Zeit | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Reaktionsfrequenz | 20 Hz | ||||||
| EMV | Nach EN61000 und GBT17626 | ||||||
| MTBF | ≥ 98000 Stunden/Zeiten | ||||||
| Isolierwiderstand | ≥ 100 MΩ | ||||||
| Stoßfest | 100g@11ms,3 Achsrichtung (halbsinusoid) | ||||||
| Antivibration | 10 gms, 10 ‰ 1000 Hz | ||||||
| Schutzgrad | IP67 | ||||||
| Kabel | Standardkonfiguration: 2 m Länge, verschleißfest, bei großer Temperatur, abgeschirmtes Kabel 7P * 6,8 mm Luftfahrtanschluss, Kabelgewicht ≤ 200 g | ||||||
| Gewicht | ≤ 260 g (ohne Kabel) | ||||||
▶ ELEKTRISCHE Verbindung
Elektrische Verbindung auf einer Achse
| Funktion Wire Color | Rot | Weiß | Grün | Schwarz | Grün |
|
DC 11,5 ~ 36 V Stromversorgung positiv |
Aus X X-Achse Ausgangsstrom |
NC |
GND Stromversorgung negativ |
Signal GND |
▶ Dimension
