Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKM394-20
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces
Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000 PCS/MONTH
Name: |
Auswirkung, die Sensor ermittelt |
Ausgabe: |
RS232 RS485 TTL 0~5V 4~20mA |
Stromversorgung: |
DC 9~36V |
Abweichungskalibrierung: |
<1mg> |
Geräuschdichte: |
21μg/√Hz |
Eigenfrequenz: |
2.4kHz |
Bandbreite (3DB): |
500Hz |
Achse: |
Drei. |
Name: |
Auswirkung, die Sensor ermittelt |
Ausgabe: |
RS232 RS485 TTL 0~5V 4~20mA |
Stromversorgung: |
DC 9~36V |
Abweichungskalibrierung: |
<1mg> |
Geräuschdichte: |
21μg/√Hz |
Eigenfrequenz: |
2.4kHz |
Bandbreite (3DB): |
500Hz |
Achse: |
Drei. |

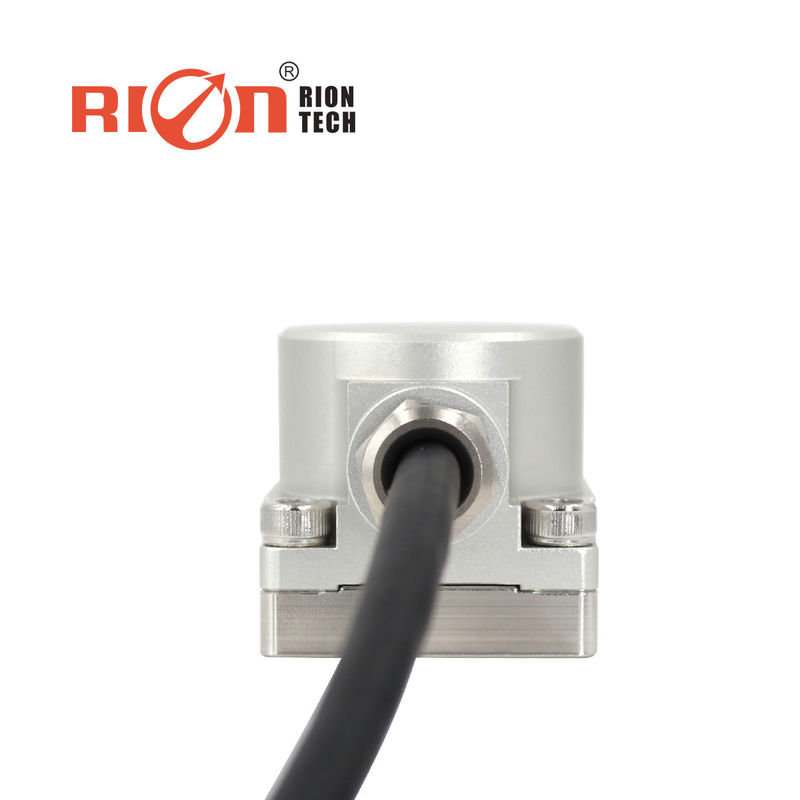

AKM394 Crash Inspector Vibration Shock Sensor, Magnetische Vibrationsbeschleuniger
▶Produkte, die in der EU hergestellt werden
▶Anwendung des Produkts
AKM392 ist ein weit verbreiteter Beschleunigungssensor, der von RION Technology unabhängig entwickelt und hergestellt wurde und für Vibrationsprüfungen, Aufprallprüfungen und andere Bereiche geeignet ist.Das Produkt verwendet eine digitale Schnittstellenleistung, RS232/485/TTL ist optional, und verschiedene Adresscodes können festgelegt werden. Mehrere Sensoren sind für eine lange Entfernung in Serie verbunden, was für die Mehrpunktmessung und Datenanalyse praktisch ist.Der AKM392 ist ein monokristallines Silizium-kapazitiver Sensor, bestehend aus einem mikromachinierten Silizium-Chip, eine leistungsarme ASIC zur Signalkonditionierung, einen Mikroprozessor zur Speicherung von Kompensationswerten und einen Temperatursensor.feste Struktur und stabile Leistung nach KalibrierungDie neue elektronische Konfiguration bietet eine solide Energieversorgung für den Wiederaufbau und schützt vor Überstrom..Dieses Produkt weist die Eigenschaften einer soliden Struktur, eines geringen Stromverbrauchs und einer hervorragenden Abweichungsstabilität auf, die eine stabile Ausgangssicherheit gewährleistet.
Spezifikation
| AKM392 | Parameter | Einheit | |||||
| Messbereich | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Abweichungskalibrierung | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
| Messachse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
| Wiederholbarkeit von Einschalt-/Ausschaltvorgang | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | Mg (maximal) |
| Temperaturkoeffizient der Abweichung | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/°C (typisch) |
| Auflösung/Schwelle (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Mg (maximal) |
| Nichtlinearität | < 05 | < 08 | < 1 | < 1 | < 1 | < 1 | % FS (maximal) |
| Bandbreite (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Empfindlichkeit gegenüber der Querschnittsachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhältnis der Empfindlichkeit gegenüber Querschwingungen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Geräuschdichte | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Bei der Prüfung der Qualität |
| Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Automatische Ausgabe von Protokoll 68 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| MODBUS automatische Ausgangsrate | 10Hz, 25Hz, 50Hz | ||||||
| Ausgabeoberfläche | Das System ist in der Lage, die Daten zu verarbeiten. | ||||||
| Kommunikationsprotokoll | Reifen 68 Protokoll und MODBUS RTU Protokoll | ||||||
| Eingabe (VDD _ VSS) | 9 bis 36 VDC | ||||||
| Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
| Schutz | IP67 | ||||||
| Material | Luftfahrt- und Raumfahrtaluminium | ||||||
| Gewicht | Produktnettogewicht: ≤ 116 g, Magnetbasis: ≤ 50 g | ||||||
| Größe |
Produktgröße: L36 × W32 × H24mm Größe der Magnetadsorptionsbasisplatte: L36 × W32 × H7mm |
||||||
Größe
Elektrische Verbindung
|
Farbe Funktion |
Rot | Schwarz | Weiß | Grün |
|
DC9 ≈ 36 V Positiver Stromversorgungspol |
GND Negativer Stromanschluss |
Die Daten werden in der Tabelle 1 aufgeführt. oder RS485 (D +) |
Das System ist in der Lage, die Daten zu verarbeiten. oder RS485 (D-) |
Produktmessung
