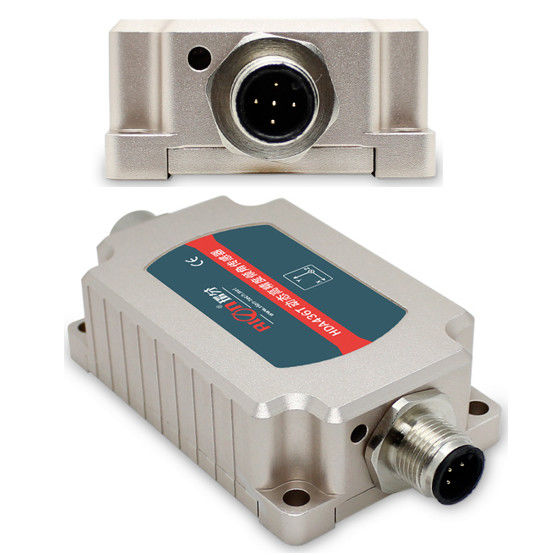

HDA436T Neigungswinkelmessung Dreiachsige dynamische Neigungsmesservibration
▶ Produktbeschreibung
HDA436T, ein neuer Digital-MEMS-Dynamik-Neigungssensor der neuen Generation, der von RION Technology eingeführt wurde.mit einer Breite von mehr als 20 mm,.HDA436T verfügt über einen eingebauten hochpräzisen Beschleunigungs- und Gyrosensor und integriert den Carman-Filteralgorithmus, der die Bewegungsdaten des Trägers in Echtzeit unter Bewegung oder Vibration messen kann.Die Signal-Ausgabe-Modi wie RS485 / RS232 / TTL sind optional, und die Skalierbarkeit ist stark.
Dieses Produkt verwendet ein berührungsloses Messprinzip und liefert Echtzeitdaten zur Einstellung und Neigung.Verringerung der Notwendigkeit, die relativen Veränderungen zwischen zwei Oberflächen zu verfolgenDer Sensor integriert hochpräzise Analog-Digital-Konvertierung (AD) und Gyroskop-Einheiten zur Kompensation von Nichtlinearitäten, orthogonaler Kopplung, Temperaturverschiebung,und Zentrifugalbeschleunigung in EchtzeitDies reduziert die Fehler, die durch die durch die Bewegung verursachten Zentrifugalkräfte verursacht werden, erheblich und erhöht die dynamische Messgenauigkeit.Langzeitbetrieb in schwierigen UmgebungenEs handelt sich um einen Dual-Mode-Sensor, der sowohl dynamische als auch statische Messungen durchführen kann, mit starker Widerstandsfähigkeit gegen externe elektromagnetische Störungen,Dies macht es zu einer idealen Lösung für Anwendungen zur Messung der Körperhaltung in der Industrieautomation..
▶ Schlüsselmerkmale
★ Reichweite (Rollwinkel ±180°, Schrägwinkel ±90°, Azimutwinkel ±180°)
★ Dynamische Genauigkeit: ± 0,1°
★ Statische Genauigkeit: ± 0,05°
★ RS485/232/TTL-Ausgang Optional
★ Betrieb bei breiter Temperatur -40~+ 85°C
★ DC 9~6V Breitspannungseingang
★ Auflösung 0,01°
★ IP67/IP68 Schutzniveau Optional
▶ Produktanwendung
★ Überwachung der Bahnlokomotive
★ Bohrgeräte
★ Rohrverstärkung mit Schildtechnik
★ Überwachung der Neigung geologischer Geräte
★ Bohrgerät Orientierung Navigation
★ Messung der Schiffsnavigationslage
★ Schirmrohr-Einsetzungsverfahren
★ Satellitenkommunikation Fahrzeugstellungserkennung
★ Orientierungsmessung nach Neigungswinkel
★ Meßung der Neigung verschiedener Maschinenbaumaschinen
Technische Daten
| HDA436T |
Zustand |
INDEX |
| Messbereich |
- |
Rollen ±180°, Neigung ±90°, Azimut ±180°
(Anfänglicher Wert bei Auslöschung 0°)
|
| Messachse |
- |
X-Achse / Y-Achse / Z-Achse |
| Entschließung |
- |
00,01° |
| Statische Genauigkeit |
@ 25°C |
± 0,05° |
| Dynamische Genauigkeit (RMS) |
@ 25°C |
± 0,1° |
| Gyrosysteme |
Bereich |
- |
± 250°/s |
| Null Verzerrungsstabilität (Mittelwert von 10 s) |
- |
80,5°/h |
| Null Bias Instabilität |
- |
40,5°/h |
| Winkel zufälliger Gangkoeffizient |
- |
0.25°/qrt (h) |
| Beschleunigung |
Bereich |
- |
± 8 g |
| Biasstabilität (mittlerer Wert von 10) |
- |
00,02 mg |
| Unsicherheit der Verzerrung |
- |
00,005 mg |
| Geschwindigkeit zufälliger Gangkoeffizient |
- |
0.005m/s/sqrt(h) |
| Nullpunkttemperaturkoeffizient |
-40°C bis 85°C |
± 0,01°/°C |
| Temperaturkoeffizient der Empfindlichkeit |
-40°C bis 85°C |
≤ 100 ppm/°C |
| Startzeit des Einsatzes |
1S |
| Reaktionszeit |
0.01S |
| Ausgangssignal |
Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Elektromagnetische Kompatibilität |
Nach EN61000 und GBT17626 |
| MTBF |
≥ 98000 Stunden / Stunde |
| Isolierwiderstand |
≥ 100 Megohm |
| Aufprallfestigkeit |
100 g @ 11 ms,3 Achsrichtung (halbsinusoid) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz |
| Wasserdichte Ebene |
IP67 |
| Kabel |
Standard ohne Verdrahtung, optionale 2 m M12 Flugzeugstecker mit PVC-kabelfreiem Kabel |
| Gewicht |
≤ 165 g (ohne Kabel) |
Elektrische Parameter
| Parameter |
Zustand |
Min. |
TYP |
Maximal |
Einheit |
| Versorgungsspannung |
Standard |
9 |
12 |
24 |
36 |
V |
| Betriebsstrom |
ohne Last |
|
60mA ((12V) |
|
mA |
| Betriebstemperatur |
|
- 40 |
|
+85 |
°C |
| Lagertemperatur |
|
- 40 |
|
+85 |
°C |
| |
|
|
|
|
|
|
Anlageverfahren
▶ Mechanische Parameter
○ Steckverbinder: M12 Flugzeugstecker 5P
○ Schutzniveau: IP67
○ Schalenmaterial: Aluminiumlegierung
○ Installation: Vier M4-Schrauben
