MEMS Winkelwandler 3 Achsen Neigung Wandler dynamischer Anti-Vibration Neigung Wandler
▶ Produktanwendung
★ Überwachung der Bahnlokomotive
★ Ölbohrgeräte
★ Überwachung der Neigung geologischer Geräte
★ Untertagebohranlage-Navigation
★ Messung der Schiffsnavigationslage
★ Anwendungen für Schildrohrverstärkung
★ Satellitenkommunikation Fahrzeugstellungserkennung
★ Orientierungsmessung nach Neigungswinkel
▶Produktbeschreibung

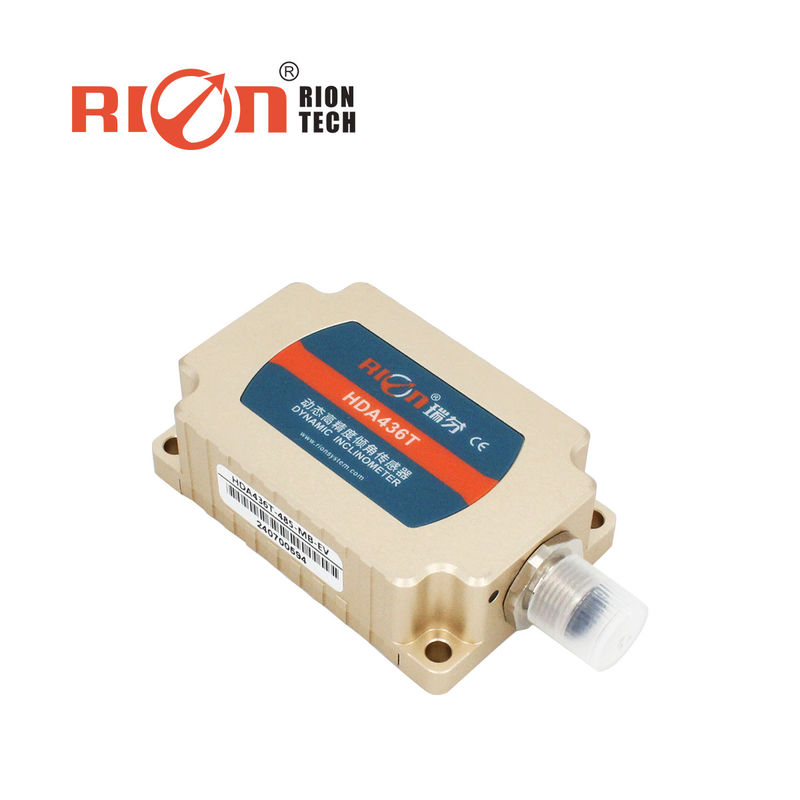

HDA436T/HDA437T Eine neue Generation von digitalen MEMS-dynamischen Neigungssensoren, die von RION Technology eingeführt wurde.
Es kann die Haltungsparameter (Roll, Tiefgang und Azimut) eines sich bewegenden Trägers messen und eignet sich zur Messung des Neigungswinkels bei Bewegung oder Vibration.
Technische Daten
| HDA436T | Zustand | INDEX | |
| Messbereich | - |
Rollen ±180°, Neigung ±90°, Azimut ±180° (Anfänglicher Wert bei Auslöschung 0°) |
|
| Messachse | - | X-Achse / Y-Achse / Z-Achse | |
| Entschließung | - | 00,01° | |
| Statische Genauigkeit | @ 25°C | ± 0,05° | |
| Dynamische Genauigkeit (RMS) | @ 25°C | ± 0,1° | |
| Gyrosysteme | Reichweite | - | ± 250°/s |
| Null Verzerrungsstabilität (Mittelwert von 10 s) | - | 80,5°/h | |
| Null Bias Instabilität | - | 40,5°/h | |
| Winkel zufälliger Gangkoeffizient | - | 0.25°/qrt (h) | |
| Beschleunigung | Reichweite | - | ± 8 g |
| Biasstabilität (mittlerer Wert von 10) | - | 00,02 mg | |
| Unsicherheit der Verzerrung | - | 00,005 mg | |
| Geschwindigkeit zufälliger Gangkoeffizient | - | 0.005m/s/sqrt(h) | |
| Nullpunkttemperaturkoeffizient | -40°C bis 85°C | ± 0,01°/°C | |
| Temperaturkoeffizient der Empfindlichkeit | -40°C bis 85°C | ≤ 100 ppm/°C | |
| Startzeit des Einsatzes | 1S | ||
| Reaktionszeit | 0.01S | ||
| Ausgangssignal | Die in Absatz 1 genannte Angabe ist nicht anwendbar. | ||
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | ||
| MTBF | ≥ 98000 Stunden / Stunde | ||
| Isolierwiderstand | ≥ 100 Megohm | ||
| Aufprallfestigkeit | 100 g @ 11 ms,3 Achsrichtung (halbsinusoid) | ||
| Antivibration | 10 gms, 10 ‰ 1000 Hz | ||
| Wasserdichte Ebene | IP67 | ||
| Kabel | Standard ohne Verdrahtung, optionale 2 m M12 Flugstecker mit PVC-kabelfreiem Kabel | ||
| Gewicht | ≤ 165 g (ohne Kabel) | ||
Anlageverfahren
▶ Mechanische Parameter
○ Steckverbinder: M12 Flugzeugstecker 5P
○ Schutzniveau: IP67
○ Schalenmaterial: Aluminiumlegierung
○ Installation: Vier M4-Schrauben
