Produktdetails
Herkunftsort: Guangdong, China
Markenname: Rion
Zertifizierung: CE
Modellnummer: HDA436T-232-S
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $100/Pieces 1-9 Pieces
Verpackung Informationen: Kasten
Lieferzeit: 7
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000/Monat
Ausgabe: |
RS232/RS485/TTL/CAN |
Stromversorgung: |
9~36v |
dynamische Genauigkeit: |
0.1deg |
Entschließung: |
0.01deg |
Wasserdicht: |
IP67 |
statische Genauigkeit: |
0.05deg |
Beschleunigungs-Strecke: |
±8g |
Kreiselkompass-Strecke: |
±250°/s |
Ausgabe: |
RS232/RS485/TTL/CAN |
Stromversorgung: |
9~36v |
dynamische Genauigkeit: |
0.1deg |
Entschließung: |
0.01deg |
Wasserdicht: |
IP67 |
statische Genauigkeit: |
0.05deg |
Beschleunigungs-Strecke: |
±8g |
Kreiselkompass-Strecke: |
±250°/s |
Neues dynamisches Neigungssensor Niedrigpreis Anti-Vibrationswinkel Sensor Fabriklieferung
▶ Schlüsselmerkmale
★ Reichweite (Rollwinkel ±180°, Schrägwinkel ±90°, Azimutwinkel ±180°)
★ Dynamische Genauigkeit: ± 0,1°
★ DC 9~6V Breitspannungseingang
★ Betrieb bei breiter Temperatur -40~+ 85°C
★ Auflösung 0,01°
★ IP67-Schutzniveau
★ Hohe Schwingungsbeständigkeit > 2000 g
★ Größe: L72 × W47 × H22,5 mm
▶ Produktbeschreibung
HDA436T, ein neuer Digital-MEMS-Dynamikneigungssensor der neuen Generation, der von RION Technology eingeführt wurde.mit einer Breite von mehr als 20 mm,.HDA436T verfügt über einen eingebauten hochpräzisen Beschleunigungs- und Gyrosensor und integriert den Carman-Filteralgorithmus, der die Bewegungsdaten des Trägers in Echtzeit unter Bewegung oder Vibration messen kann.Die Signal-Ausgabe-Modi wie RS485 / RS232 / TTL sind optional, und die Skalierbarkeit ist stark.
Dieses Produkt verwendet das berührungslose Messprinzip, das die aktuelle Haltung und Neigung in Echtzeit anzeigt.Es ist einfach zu bedienen und muss nicht die relativen Veränderungen der beiden Oberflächen abrufen.intern integrierte hochpräzise AD- und hochpräzise Gyrogeräte zur Kompensation von nichtlinearer, orthogonaler Kopplung, Temperaturverschiebung und Zentrifugalbeschleunigung in Echtzeit;Verringern Sie in hohem Maße die Zentrifugalfehler, die durch Bewegungsbeschleunigungsstörungen verursacht werden, die Messgenauigkeit der Produktdynamik verbessern; sich an langfristige, komplexe Bewegungen anpassenDas Produkt ist ein dynamischer und statischer Dual-Mode-Messsensor mit starker Widerstandsfähigkeit gegen externe elektromagnetische Störungen.Es ist eine ideale Wahl für die Messstellung der industriellen Automatisierung.
▶ Produktanwendung
★ Überwachung der Bahnlokomotive
★ Ölbohrgeräte
★ Anwendungen für Schildrohrverstärkung
★ Überwachung der Neigung geologischer Geräte
★ Untertagebohranlage-Navigation
★ Messung der Schiffsnavigationslage
★ Anwendungen für Schildrohrverstärkung
★ Satellitenkommunikation Fahrzeugstellungserkennung
★ Orientierungsmessung nach Neigungswinkel
★ Meßung der Neigung verschiedener Maschinenbaumaschinen
Technische Daten
| HDA436T | Zustand | INDEX | |
| Messbereich | - |
Rollen ±180°, Neigung ±90°, Azimut ±180° (Anfänglicher Wert bei Auslöschung 0°) |
|
| Messachse | - | X-Achse / Y-Achse / Z-Achse | |
| Entschließung | - | 00,01° | |
| Statische Genauigkeit | @ 25°C | ± 0,05° | |
| Dynamische Genauigkeit (RMS) | @ 25°C | ± 0,1° | |
| Gyrosysteme | Bereich | - | ± 250°/s |
| Null Verzerrungsstabilität (Mittelwert von 10 s) | - | 80,5°/h | |
| Null Bias Instabilität | - | 40,5°/h | |
| Winkel zufälliger Gangkoeffizient | - | 0.25°/qrt (h) | |
| Beschleunigung | Bereich | - | ± 8 g |
| Biasstabilität (mittlerer Wert von 10) | - | 00,02 mg | |
| Unsicherheit der Verzerrung | - | 00,005 mg | |
| Geschwindigkeit zufälliger Gangkoeffizient | - | 0.005m/s/sqrt(h) | |
| Nullpunkttemperaturkoeffizient | -40°C bis 85°C | ± 0,01°/°C | |
| Temperaturkoeffizient der Empfindlichkeit | -40°C bis 85°C | ≤ 100 ppm/°C | |
| Startzeit des Einsatzes | 1S | ||
| Reaktionszeit | 0.01S | ||
| Ausgangssignal | Die in Absatz 1 genannte Angabe ist nicht anwendbar. | ||
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | ||
| MTBF | ≥ 98000 Stunden / Stunde | ||
| Isolierwiderstand | ≥ 100 Megohm | ||
| Aufprallfestigkeit | 100 g @ 11 ms,3 Achsrichtung (halbsinusoid) | ||
| Antivibration | 10 gms, 10 ‰ 1000 Hz | ||
| Wasserdichte Ebene | IP67 | ||
| Kabel | Standard ohne Verdrahtung, optionale 2 m M12 Flugstecker mit PVC-kabelfreiem Kabel | ||
| Gewicht | ≤ 165 g (ohne Kabel) | ||
Dimension

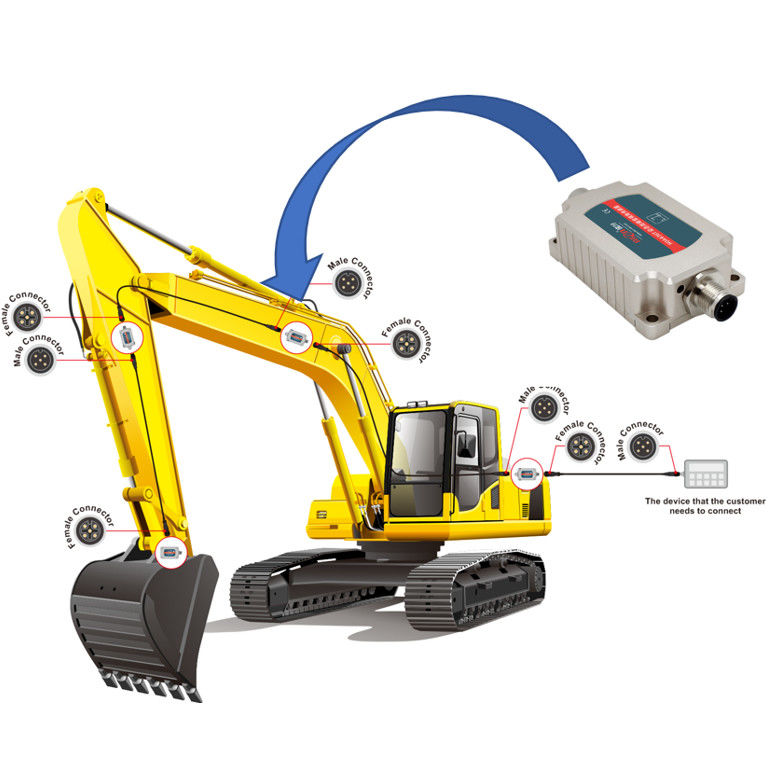

Anlageverfahren
