Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKM398-10
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces
Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000 PC/Monat
Name: |
Brücke-Vibrationsmesser |
Ausgabe: |
4 bis 20 mA |
Stromversorgung: |
DC 9~36V |
Abweichungskalibrierung: |
<1mg> |
Geräuschdichte: |
21μg/√Hz |
Eigenfrequenz: |
2.4kHz |
Name: |
Brücke-Vibrationsmesser |
Ausgabe: |
4 bis 20 mA |
Stromversorgung: |
DC 9~36V |
Abweichungskalibrierung: |
<1mg> |
Geräuschdichte: |
21μg/√Hz |
Eigenfrequenz: |
2.4kHz |

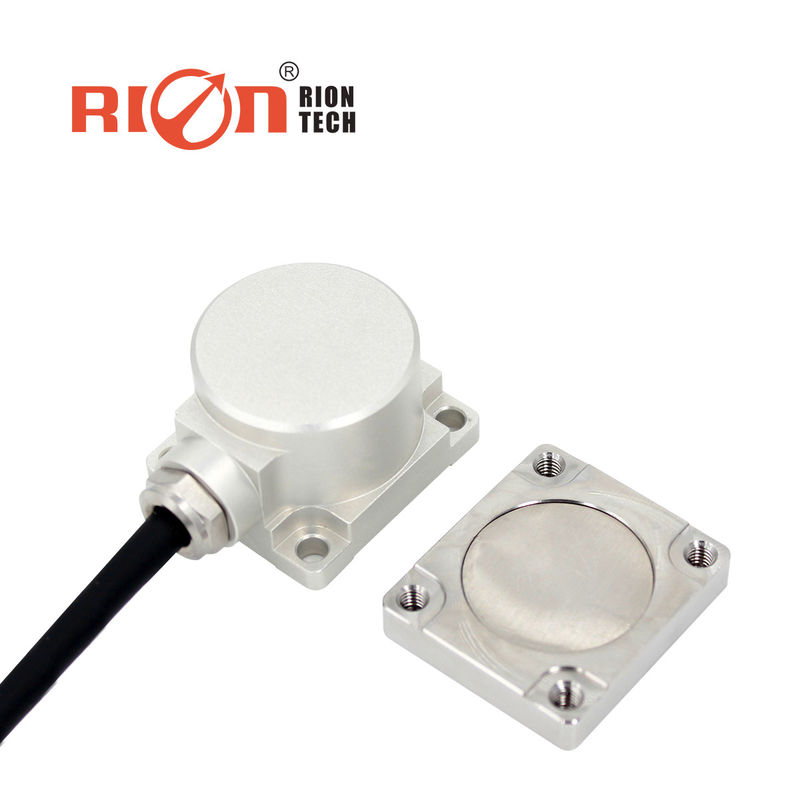

Brückenvibrationsmessgerät X Y Z Achsenbeschleuniger Straßenrollenvibrationsmessgerät
▶Produkte, die in der EU hergestellt werden
★ Drei Achsen (X, Y, Z)
★ Ausgangsstrom: 4-20 mA
★ Stromversorgungsspannung: 9~36V
★ Stoßbeständigkeit: 2000G
★ Betriebstemperatur: -40°C ~ +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Ausgezeichnete Abweichungsstabilität, gute Umweltleistung (Schock, Vibration und Temperatur)
▶Anwendung des Produkts
★ Brücke
★ Automobil
★ Rollen
★ Windenergie
★ Medizinische Ausrüstung
★ Großmaschinen und Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
★ Aufzeichnung von Unfällen, Überwachung und Vorhersage von Müdigkeit
★ Überwachung des Verkehrssystems, Analyse der Untergründe und Fehlererkennung der Hochgeschwindigkeitsbahn
Spezifikation
AKM398 | Parameter | Einheit | |||||
Messbereich | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
Abweichungskalibrierung | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
Messachse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
Wiederholbarkeit des Ein-/Ausschaltvorgangs | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
Empfindlichkeit (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
Temperaturkoeffizient der Abweichung | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
Auflösung/Schwellenwert (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
Nichtlinearität | < 05 | < 05 | < 08 | < 1 | < 1 | < 1 | % FS (max) |
Reaktionsfrequenz | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
Bandbreite (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
Empfindlichkeit gegenüber der Querschnittsachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
Empfindlichkeit gegenüber seitlichen Vibrationen | 1 | 1 | 2 | 5 | 5 | 5 | % |
Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
Geräuschdichte | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Bei der Prüfung der Qualität |
0 g Leistung 12 mA | < 0005 | < 0005 | < 0005 | < 0003 | < 0003 | < 0003 | mA |
Ausgangsstrom | 4 bis 20 mA | ||||||
Zuverlässig | MIL-HDBK-217, Klasse II | ||||||
Aufprallfestigkeit | 100 g @ 11 ms, triaxial (halbe Sinuswelle) | ||||||
Wiederherstellungszeit | < 1 ms (1000 g, 1/2 sin 1 ms, Einfluss auf die i-Achse) | ||||||
Vibrationen | 20 g RMS, 20-2000 Hz (Zufallsgeräusche, o, p, I 30 min pro Achse) | ||||||
Eingabe (VDD _ VSS) | 9 bis 36 VDC | ||||||
Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
Schutz | IP67 | ||||||
Material | Luftfahrt- und Raumfahrtaluminium | ||||||
Gewicht | Produktnettogewicht: ≤ 116 g, Magnetbasis: ≤ 50 g | ||||||
Größe |
Produktgröße: L36 × W32 × H24mm Größe der Magnetadsorptionsbasisplatte: L36 × W32 × H8,1 mm |
Größe
Elektrische Verbindung
Farbe Funktion |
Rot | Schwarz | Weiß | Grün | Grün |
DC9 ≈ 36 V Positiver Stromversorgungspol |
GND Negativer Stromanschluss |
X-Achsen-Stromsignal | Stromsignal auf der Y-Achse | Z-Achsen-Stromsignal |
