Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKF398-8
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces
Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000 PC/Monat
Name: |
Analogbeschleuniger |
Ausgabe: |
4 bis 20 mA |
Maß-Strecke: |
2 bis 40 g |
Nichtlinearität: |
<0> |
Bandbreite (3DB): |
500Hz |
Stromversorgung: |
9~36v |
Name: |
Analogbeschleuniger |
Ausgabe: |
4 bis 20 mA |
Maß-Strecke: |
2 bis 40 g |
Nichtlinearität: |
<0> |
Bandbreite (3DB): |
500Hz |
Stromversorgung: |
9~36v |

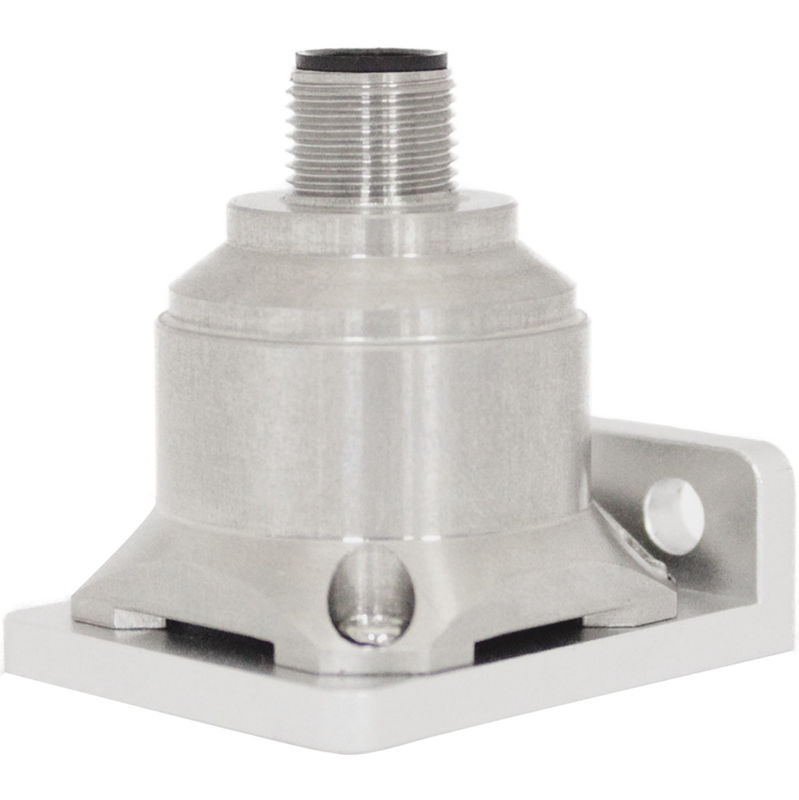

Analogbeschleuniger 4~20mA Ausgang Dreiachsige Beschleunigungsmessgerät zur Erfassung von Brücke/Eisenbahnvibrationen
Spezifikationen
| AKF398 | Parameter | Einheit | |||||
| Reichweite | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Abweichungskalibration | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
| Messung der Achse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
| Wiederholbarkeit der An/Aus-Leistung | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Empfindlichkeit (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| Abweichungstemperaturkoeffizient | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Auflösung/Schwellenwert (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Nichtlinearität | < 05 | < 05 | < 08 | < 1 | < 1 | < 1 | % FS (max) |
| Frequenzantwort | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Bandbreite (3 dB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Empfindlichkeit gegenüber der Querschnittsachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Empfindlichkeit gegenüber seitlichen Schwingungen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Geräuschdichte | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Bei der Prüfung der Qualität |
| 0g Ausgang 12mA | < 0005 | < 0005 | < 0005 | < 0003 | < 0003 | < 0003 | mA |
| Ausgangsstrom | 4 bis 20 mA | ||||||
| Zuverlässig | MIL-HDBK-217, Stufe zwei | ||||||
| Stoßbeständigkeit | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | ||||||
| Wiederherstellung | <1ms(1000g, 1/2 sin 1ms, Schockwirkung auf der i-Achse) | ||||||
| Vibrationen | 20 g Rms, 20~2000 Hz (Zufallsgeräusche, o, p, i pro Achse für 30 Minuten) | ||||||
| Einleitung (VDD_VSS) | 9 bis 36 VDC | ||||||
| Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
| Anschluss | Industrie-Standard-M12-Anschluss | ||||||
| Schutzgrad | IP67 | ||||||
| Gewicht | Produktnettogewicht: 82 g, magnetische Basis: 48 g, L-förmige Adapterplatte 20 g | ||||||
| Abmessung |
Produktgröße: 34,3*34,3*38,5 mm Magnetische Adsorptionsbasisgröße: 34,23*34,23*6 mm L-förmige Adapterplatten: 36*44*15 mm |
||||||
▶ Produkteigenschaften
★ drei Achsen (X, Y, Z)
★ Ausgangsspannung: 4-20mA
★ Stromversorgung:9-36V
★ Schlagsicherheit: 2000G
★ Betriebstemperatur: -40°C bis +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Größe: L34,3 × W34,3 × H38,5 mm
★ Gewicht: 73,5 g ★ ausgezeichnete Verzerrungsstabilität
★ gute Umweltverträglichkeit (Aufprall, Vibration und Temperatur)
▶ Anwendungen
★ Absturzbericht, Ermüdungsüberwachung und Vorhersage
★ Windenergieerzeugung
★ Überwachung des Verkehrssystems, Analyse des Straßenbodens und Fehlererkennung der Hochgeschwindigkeitsbahn
★ Großmaschinen, Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
★ Medizinische Ausrüstung
★ Brücke
★ Fahrzeug
★ Straßenruder
▶Anschluss
| Farbfunktion | Schwarz | Weiß | Blau | Braun | Olivenöl |
| Leistung GND | X-Achsen-Stromsignal | Stromsignal auf der Y-Achse |
Vcc 936V Positiver Stromversorgungspol |
Z-Achsen-Stromsignal |
