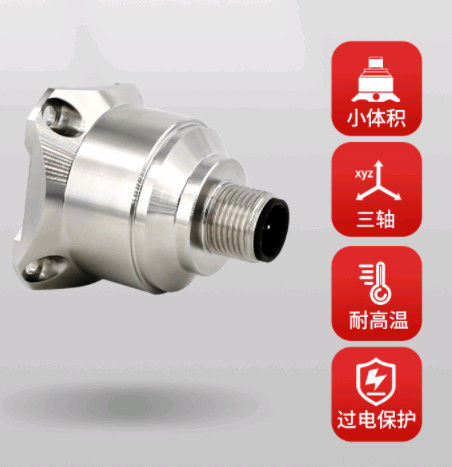

Mems basierte Beschleunigungsmesser für Protokoll-dreiachsigen Beschleunigungsmesser Bodenverdichter Modbus Rtu
▶EIGENSCHAFT
★ dreiachsig (X, Y, Z)
★ Ertrag: RS232; RS485; TTL
★ Energiespannung: 9~36V
★ Antiauswirkung: 2000G
★ bearbeiten Temp: - 40°C zu +85°C
★ Speicher Temp: - 40°C zu +85°C
★ ausgezeichnete Abweichungsstabilität
★ ausgezeichnete Leistung (Auswirkung, Erschütterung und Temperatur)
▶Anwendung
★ Abbruchsatz, Ermüdungsüberwachung und Vorhersage
★ wickeln Stromerzeugung
★ Niederfrequenzerschütterung und automatische Überwachung
★ Automobil
★ große Maschinerie, Maschine
★ Armamentarium
★ Brücke
★ Bodenverdichter
Spezifikationen
| AKF392T | PARAMETER | EINHEIT | |||||
| Strecke | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Abweichungs-Kalibrierung | <1> | <1> | <1> | <1> | <1> | <1> | Magnesium |
| Messen axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Up-/Offenergie-Wiederholbarkeit | <2> | <2> | <2> | <2> | <2> | <2> | Magnesium (am höchsten) |
| Abweichung Temp. Koeffizient | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (typischer Wert) |
| Entschließung/Schwelle (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | Magnesium (am höchsten) |
| Nichtlinearität | <0> | <0> | <1> | <1> | <1> | <1> | % Rumpfstation (am höchsten) |
| Bandbreite (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Quer-Achsenempfindlichkeit | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Seitliches Erschütterungsempfindlichkeitsverhältnis | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Geräuschdichte | 21 | 21 | 21 | 86,6 | 86,6 | 86,6 | μg/√Hz |
| Resonanzfrequenz | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | kHz |
| automatische Ausgabegeschwindigkeit mit 68 Protokollen | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Automatische Ausgabegeschwindigkeit MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Ausgabeschnittstelle | RS232/RS485/TTL | ||||||
| Protokoll | Standardprotokoll Rion und Protokoll Modbus Rtu | ||||||
| Zuverlässigkeit | MIL-HDBK-217, Grad 2 | ||||||
| Schock-Widerstand | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) | ||||||
| Genesungszeit | <1ms> | ||||||
| Vibrieren Sie | Effektivwert 20g, 20~2000Hz (gelegentliche Geräusche, O, p, i pro Achse für Aktion 30 Minuten) | ||||||
| Input (Vdd_Vss) | 9-36 VDC | ||||||
| Stromaufnahme | <60ma> | ||||||
| Verbindungsstück | Industriekompatibles Verbindungsstück M12 | ||||||
| Gewicht | Nettogewicht des Produktes: 82g, magnetische Basis: 48g, L-förmige Einbauplatte 20g | ||||||
| Maß |
Produktgröße: 34.3*34.3*38.5mm Niedrige Größe der magnetischen Aufnahme: 34.23*34.23*6mm L-förmige Einbauplattegröße: 36*44*15mm |
||||||
▶ÜBERTRAGUNGSPROTOKOLL
Das Produkt schließt 68 Protokoll und Protokolle MODBUS RTU zwei ein. Die Nichterfüllungskonfigurationsparameter des Protokolls sind, wie folgt:
| PROTOKOLL | PROTOKOLL RION 68 | MODBUS-RTU |
| Adresscode | 0 | 1 |
| Sendungsadresse | 255 | 0 |
| Baud der seriellen Schnittstelle | 9600 | 9600 |
| Paritätsstückchen | Keine Parität | Gerade Parität |
| Startbit der seriellen Schnittstelle | 1 Bit | 1 Bit |
| Datenlänge der seriellen Schnittstelle | 8 Bits | 8 Bits |
| Stopbit der seriellen Schnittstelle | 1 Bit | 1 Bit |
| Ausgabemodus | Frage und Antwort | Frage und Antwort |
| Daten-Format | Datenformat | Datenformat |
| Datenfehler Methode | Kontrollsumme | CRC16 |
PRODUKT-MASS-RICHTUNG
