Schienenweisenerschütterungsentdeckungszugbahnbeschleunigungsmonitor
Allgemeine Beschreibung

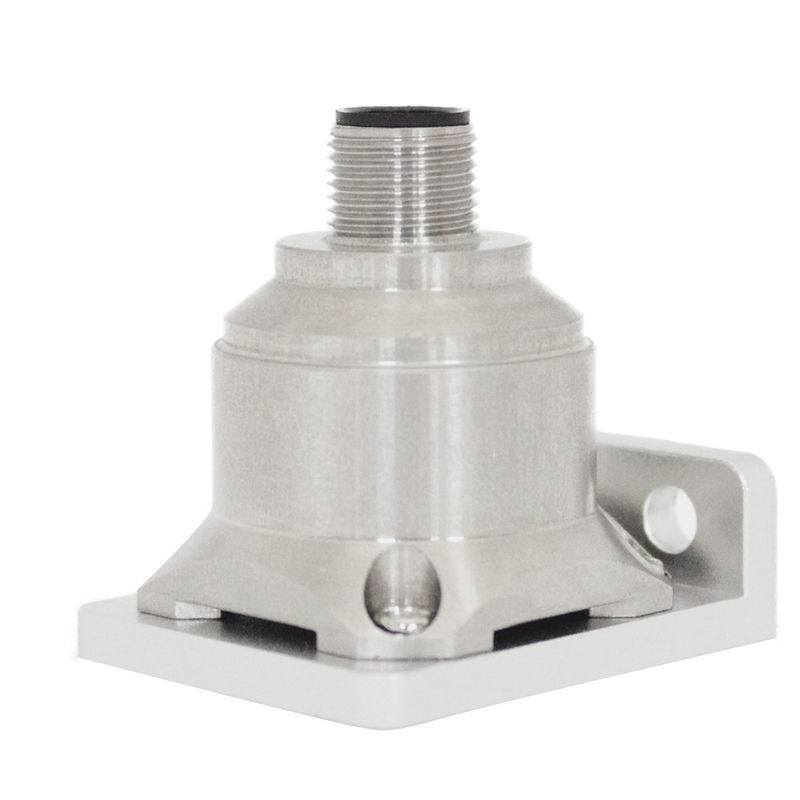

Der dreiachsige Beschleunigungsmesser AKF392B wird unter Verwendung der Schweizer patentierten Technologie produziert. Diese Beschleunigungs-Reihe kann an den verschiedenen Feldern wie Erschütterungsprüfung und Auswirkungsprüfung angewendet werden. Das Produkt nimmt Ertrag der digitalen Schnittstelle an, optionales RS232/485/TTL, können verschiedene Adresscodes eingestellt werden, und mehrfache Sensoren können in der Reihe für lange Abstände benutzt werden, die für Mehrpunktmaß und Datenanalyse bequem ist. Das AKF392B ist eine Monokristalllinie der kapazitive Sensor des Silikons und besteht einem micromachined Silizium-Chip, Niederleistungs-ASIC für die Signalformung, aus einem Mikroprozessor für die Speicherung von Ausgleichswerten und von Temperaturfühler. Dieses Produkt hat Leistungsaufnahme der geringen Energie, komplettes Kalibrierungssystem, feste Struktur und stabilen Ertrag. Die neue elektronische Konfiguration stellt Festkörperenergie für Zurückstellen und das Bieten des vollen Schutzes für Überstrom zur Verfügung. Das Voll sind in typischen Werten für Langzeitstabilität und in der Neigung des Normierungsfaktors kleiner als 0,1%. Diese Reihe Produkte hat die Eigenschaften der starken Struktur, der Leistungsaufnahme der geringen Energie und der ausgezeichneten Abweichungsstabilität, die hervorragender Ertragzuverlässigkeit garantiert.
Anwendung
★ Abbruchsatz, Ermüdungsüberwachung und Vorhersage ★ WindStromerzeugung
★ Verkehrs-Systemüberwachung, Bahnkörperanalyse und Hochgeschwindigkeitsbahnfehlererkennung
★ große Maschinerie, Maschine
★ Niederfrequenzerschütterung und automatische Überwachungs★ medizinische Ausrüstung
★ Brücke ★ Fahrzeug ★ Bodenverdichter
Technische Daten:
|
Parameter
|
AKF390B
|
Einheit
|
|
|
Strecke
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Schräge Kalibrierung
|
<1>
|
Magnesium
|
|
|
Messende Achse
|
X, Y, Z
|
Achse
|
|
|
Wiederholbarkeit der Energie on/down
|
<2>
|
Magnesium (Maximalwert)
|
|
|
Schräger Temperaturkoeffizient [3]
|
0,01
|
typischer Wert mg/℃
|
|
|
Entschließung/Schwelle (@ 1Hz)
|
< 1="">
|
Magnesium (maximal)
|
|
|
Nichtlinearität
|
<0>
|
% Rumpfstation (maximal)
|
|
|
Bandbreite [4]
|
1000
|
Hz
|
|
|
Wartefrequenz
|
500
|
Hz
|
|
|
Ausgangsspannung
|
4~20mA
|
|
|
|
Magnetisches basiert
|
optional
|
|
|
|
Zuverlässigkeit
|
MIL-HDBK-217, Klasse 2
|
|
|
|
Anti-Auswirkung
|
100g@11ms, dreiachsig und identisch (halbe Sinuswelle)
|
|
|
|
Wiederherstellungszeit
|
<1ms>
|
|
|
|
Erschütterung
|
Effektivwert 20g, 20~2000Hz (gelegentliche Geräusche, O, p, I, handelnd nach jeder Achse für 30 Minuten)
|
|
|
|
Input (VDD_VSS)
|
9-36 VDC
|
|
|
|
Betriebsstromverbrauch
|
<60ma>
|
|
|
|
Verbindungsstück
|
Industriekompatibles Verbindungsstück M12
|
|
|
|
Gewicht
|
73.5g
|
|
|
|
Größe
|
Magnetische Aufnahmeinstallationsgröße: 34.3*34.3*43.2mm,
Schraube, die Installationsgröße in Position bringt: 34.3*34.3*38.5mm |
|
|
Schraube, die Installationsmaßzeichnung in Position bringt:
|
Farbe
Funktion
|
SCHWARZES
|
WEISS
|
BLAU
|
BROWN
|
GRAU
|
|
|
|
|
|
|
|
|
|
Boden
Energie Boden |
gegenwärtiges Signal der X-Achse
|
gegenwärtiges Signal der Y-Achse
|
Vcc 9~36V
Stromversorgungspositiv |
gegenwärtiges Signal der Z-Achse
|
|
|
|
|
|
|
|
