Digitalergebnisinklinationskompassneigung ro HCA716 HCA726…
errichtendes Neigungsmonitordoppelachsen-Neigungsmaß für das Errichten
Technische Daten
| HCA716/HCA726 | BEDINGUNG | PARAMETER | EINHEIT | |||
| Maßstrecke | ±15 | ±45 | ±60 | ±180 | ° | |
| Maßachse | X, Y | X, Y | X, Y | Vertikales X | Achse | |
| Entschließung | 0,001 | 0,001 | 0,003 | 0,005 | ° | |
| Maßgenauigkeit | @25℃ | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ° |
| Nulltemp.coefficient | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
| Empfindlichkeit Temp-coeffi | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ |
| Der Energie rechtzeitig | 0,5 | 0,5 | 0,5 | 0,5 | S | |
| Wartefrequenz | 20HZ | |||||
| Schnittstelle | TTL/RS232/RS485 optional | |||||
| Übertragungsprotokoll | Protokoll Protokolls RION 68/MODBUS RTU optional | |||||
| EMC | Entsprechend EN61000 und GBT17626 | |||||
| MTBF | Stunden ≥50000/Zeiten | |||||
| Isolationswiderstand | ≥100MΩ | |||||
| Stoßsicher | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) | |||||
| Anti-Vibrations | 10grms, 10~1000Hz | |||||
| Schutzgrad | IP67 | |||||
| Kabel | Standardkonfiguration: 1m Länge, haltbare, öl-sichere, breite Temperatur, schirmte cable4*0.2mm2 ab | |||||
| Gewicht | ≤150g (einschließlich 1-Meter-Kabel) | |||||
▶ALLGEMEINE BESCHREIBUNG

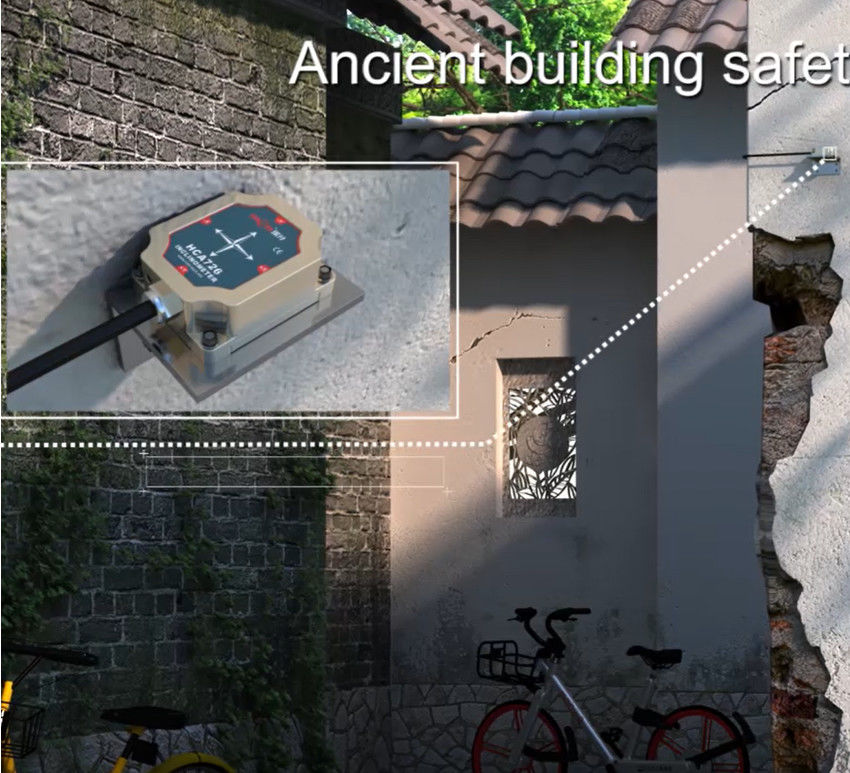

HCA716S/HCA726S ist eine Bändchenhochpräzision, die/einzeln sind, der Doppel-achseninklinationskompaß, der durch RIONS-Technologie zur industriellen Feldsteuerung entwickelt wird. Sie nimmt Schnittstelle des Serienzugangs RS485/RS232 an. Eingebaute Hochpräzision 24bit A/differenzialer Konverter D, durch den Entstörungsalgorithmus des 5. Auftrages, können den Neigungs- und Neigungswinkel des Sensor-Ertrages im Verhältnis zu der Horizontalebene messen. Das Produkt integriert die späteste Technologie Haupt-MEMS Einheit, den Messbereich kippend bis zu ± 180 °, und die komplette Genauigkeit ist 0,01 °, das Doppel-achsen- und Einzelachsenneigungsmaß leicht erzielen kann. Das Produkt gehört einem wirklichen industriellen Gradprodukt, mit zuverlässiger und stabiler Leistung, guter Ersteigbarkeit und mehrfachen Ertragwahlen. Es ist für die Anwendung der Überwachung der alten Gebäude, der baufälligen Gebäude, der alten Wände, des etc. und des umfangreichen Hochpräzisionsmaßes in den industriellen Standorten passend.
▶EIGENSCHAFTEN
★ sondern aus,/Doppelachsenneigungsmaß
★ Strecke ± 1 | ± 90 ° optional
★ Genauigkeit: Siehe Datentabelle
★ DC 9 | breiter Input der Spannung 36V
★ breite Temperaturoperation -40 | + ℃ 85
★ Entschließung 0,001 °
★ IP67 Schutzgrad
★ hohes Erschütterung resistance> 100g
★ verweisen Führungsschnittstelle
▶ELEKTRONISCHES CHARACTERI
| PARAMETER | BEDINGUNGEN | MINUTE | STANDARD | Max | EINHEIT |
| Stromversorgung | Standard | 9 | 12,24 | 36 | V |
| Arbeiten gegenwärtig | Keine Last | 40 | MA | ||
| Betriebstemperatur | -40 | +85 | ℃ | ||
| Speichertemperatur | -40 | +85 | ℃ |
▶MECHANISCHE PARAMETER
○Verbindungsstück: 1m direktes führendes Kabel (kann besonders angefertigt werden)
○Schutzniveau: IP67
○Shell-Material: Aluminiumlegierungsschildoxidation
○Installation: Vier Schrauben M4
