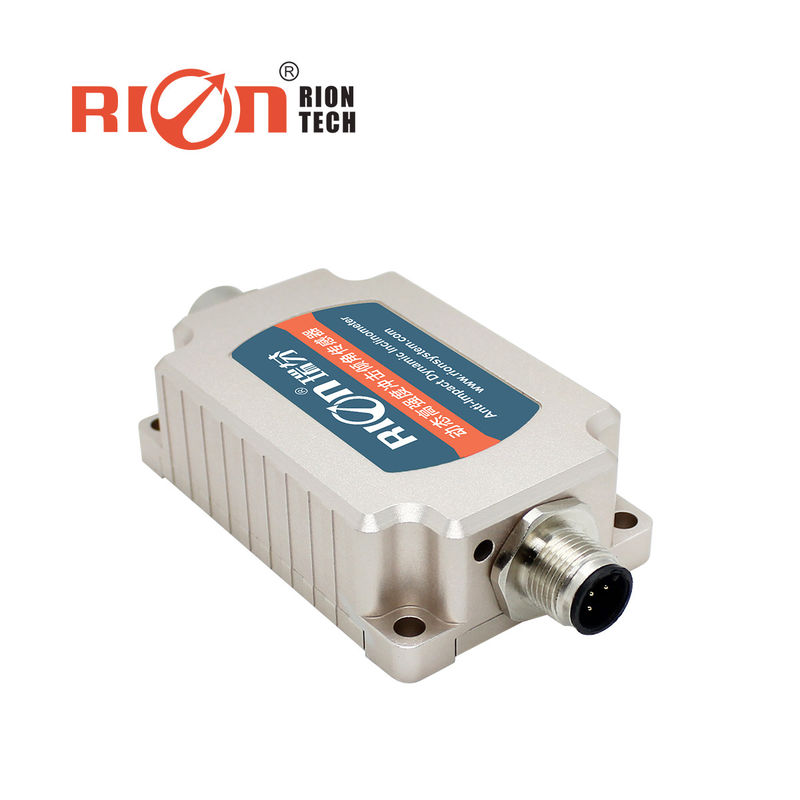

Kranwinkelsteuer-Sensor
▶ELEKTRISCHE VERBINDUNGEN
DEFINITION DER VERDRAHTUNGS-RS485
| PIN-FUNKTION | 1 PIN (BROWN) | PIN 2 (WEISS) | PIN 3 (BLAU) | PIN 4 (SCHWARZES) | PIN 5 (GRAU) |
|
9~36V POSITIVE STROMVERSORGUNG |
485 D+ | D 485 |
Boden ENERGIE-NEGATIV |
PET |
RS232-/TTLWIRINGdefinition
| PIN-FUNKTION | 1 PIN (BROWN) | PIN 2 (WEISS) | PIN 3 (BLAU) | PIN 4 (SCHWARZES) | PIN 5 (GRAU) |
|
9~36V POSITIVE STROMVERSORGUNG |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
Boden ENERGIE-NEGATIV |
PET |
| HDA436T | BEDINGUNG | INDEX |
| Maßstrecke | Rolle ±180°, Neigung ±90°, Azimut ±180° (Anfangswert an der Abschaltung ist 0°) | |
| Maßachse | X Achse der Achse der Achse/Y/Z | |
| Entschließung | 0.01° | |
| Statische Genauigkeit | @25℃ | ± 0.05° |
| Dynamische Genauigkeit | @25℃ | ± 0.1° |
| Schräge Instabilität (Allan) | 8°/h | |
| Nullpunkt Temp. Koeffizient | -40~85℃ | ±0.01°/℃ |
| Empfindlichkeit Temp. Koeffizient | -40~85℃ | ≤100ppm/℃ |
| Macht-auf Startzeit | 1S | |
| Antwortzeit | 0.01S | |
| Ausgangssignal | RS485/RS232/TTL | |
| Elektromagnetische Kompatibilität | Entsprechend EN61000 und GBT17626 | |
| MTBF | ≥ 50000 Stunden/Zeit | |
| Isolationswiderstand | Meg. Ohm ≥100 | |
| Schlagzähigkeit | 100g @ 11ms, axiale Richtung 3 (Hälfte sinusoid) | |
| Anti-Vibrations | 10grms, 10~1000Hz | |
| Wasserdichtes Niveau | IP67 | |
| Kabel | Standard ohne Verdrahtung, optionaler 2m Stecker Luftfahrt M12 mit unshielded Kabel PVCs | |
| Gewicht | ≤165g (ausschließlich der Kabel) | |
▶HAUPTMERKMALE
★ erstrecken sich (Rollwinkel ±180°, Neigungswinkel ±90°, Azimut ±180°)
★ dynamische Genauigkeit: ± 0.1°
Breiter Spannungsinput ★ DCs 9~6V
★ breite Temperaturoperation -40~+ 85℃
★ Entschließung 0.01°
★ IP67 Schutzniveau
★ hohes Anti-Vibrations-performance>2000g
★ Größe: L72×W47×H22.5mm
▶ELEKTRISCHE PARAMETER
| PARAMETER | BEDINGUNG | MINUTE | ART | Max | EINHEIT |
| Versorgungsspannung | Standard | 9 | 12,24 | 36 | V |
| Arbeiten gegenwärtig | ohne Last | 60mA (12V) | MA | ||
| Funktionierender Temp | -40 | +85 | ℃ | ||
| Speichertemp | -40 | +85 | ℃ |
PRODUKT-GRÖSSE
