Produktdetails
Herkunftsort: China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: HCA520/HCA528
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: 335 USD/pcs
Verpackung Informationen: Karton
Lieferzeit: 7 Worttage
Zahlungsbedingungen: T/T, paypal
Versorgungsmaterial-Fähigkeit: 500 PCS/Month
Maß-Strecke: |
±30° |
Maßachse: |
Neigung und Rolle |
Entschließung: |
0.001° |
Maßgenauigkeit: |
0.005° |
Langzeitstabilität: |
0.01° |
Nulltemp.coefficient: |
±0.002°/℃ |
Größe: |
L90 × W59 × H34mm |
Maß-Strecke: |
±30° |
Maßachse: |
Neigung und Rolle |
Entschließung: |
0.001° |
Maßgenauigkeit: |
0.005° |
Langzeitstabilität: |
0.01° |
Nulltemp.coefficient: |
±0.002°/℃ |
Größe: |
L90 × W59 × H34mm |

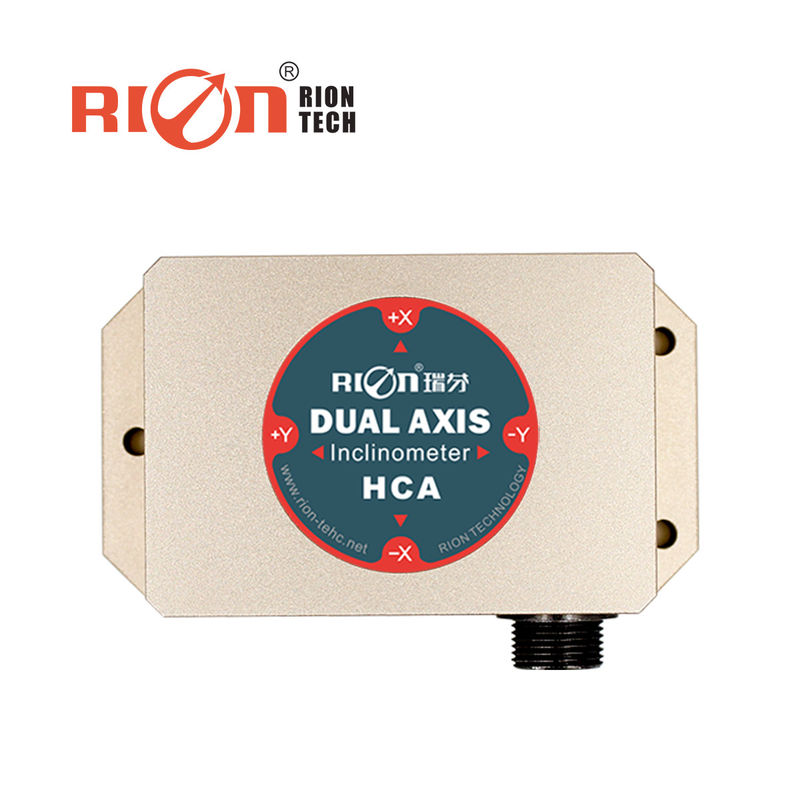

HCA520 Doppelachsen-MEMS-Linearität Neigungssensor Neigungsmesser für Damm
Generell beschrieben
HCA510T/HCA520T-N ist ein hochpräziser analoger Spannungsausgangs-Ein-/Doppelachs-Neigungssensor.Es ist eines der wenigen hochpräzisen Neigungsmessgeräte in China.. Seine Funktion dient hauptsächlich der Messung der Neigung eines Objekts auf der Grundlage der horizontalen Ebene.
Ein eingebautes Mikro-Festkörperpendel, das die Veränderungen des statischen Schwerkraftfeldes misst und dann die Veränderungen der Modus-Ausgangsspannung (0-5 V) in Neigung verwandelt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, durch die interne MCU-System-Sekundärlinearität und Temperaturkorrektur muss der Kunde keine Sekundärlinearität korrigieren,In der Zwischenzeit wird auch der durch Umweltveränderungen verursachte Fehler bei der Genauigkeit des Produkts verringert..
Dieses Produkt verwendet das Prinzip der berührungslosen Messung, kann die aktuelle Haltungshaltung in Echtzeit abgeben,einfach zu bedienen und die veränderte Oberfläche nicht abrufen müssen, um sie zu installieren.Neueste MEMS-Produktion mit höherer Technologie, hohe Präzision, geringe Größe, starke Widerstandsfähigkeit gegen externe elektromagnetische Störungen, die Fähigkeit, Schocks und Vibrationen zu widerstehen.Stand der Plattformmessung!
▶Technische Daten
| HCA520T | Zustand | Parameter | Einheit | |
| Messbereich | ± 10 | ± 30 | - Nein. | |
| Null-Ausgabe | 0° Ausgang | 2.5 | 2.5 | V |
| Messachse | X / XY | X / XY | AXIS | |
| Entschließung | 0.001 | 0.001 | - Nein. | |
| Messgenauigkeit | @ 25°C | 0.005 | 0.01 | - Nein. |
| Null Temperaturkoeffizient | -40°C bis 85°C | ±0.0005 | ±0.0008 | °/°C |
| Empfindlichkeit Temperaturkoeffizient | -40°C bis 85°C | ≤ 100 | ≤ 100 | ppm/°C |
| Kraft in der Zeit | 0.5 | 0.5 | S | |
| Reaktionszeit | 0.02 | 0.02 | s | |
| Reaktionsfrequenz | 20 Hz | |||
| Ausgangssignal | 0 bis 5 V | |||
| EMV | Nach EN61000 und GBT17626 | |||
| MTBF | ≥ 50000 Stunden/Zeiten | |||
| Widerstand gegen Isolierung | ≥ 100 MΩ | |||
| Stoßfest | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |||
| Antivibration | 10 gms, 10 ‰ 1000 Hz | |||
| Schutzgrad | IP67 | |||
| Kabel | Standard 1 Meter Länge, verschleißfest, bei großer Temperatur, abgeschirmtes Kabel 4 * 0,4 mm2Luftfahrtanschluss | |||
| Gewicht | 190 g (ohne Kabel) | |||
* Dieser Parameter listet nur ± 10 °, ± 30 ° Serien als Referenz auf. Für andere Messbereiche wenden Sie sich bitte an den nächstgelegenen Parameter.
▶Eigenschaften
★ Ein- / Doppelachsen Neigung Messung
★ Reichweite ± 1° ± 90° optional
★ Genauigkeit: Hinweis auf die technischen Daten
★ Breitspannungseingabe 936V
★ Ausgangsmodus 0 5 V
★ Betrieb bei großer Temperatur -40 °C+ 85 °C
★ Schutz unter IP67
★ Hohe Schwingungsbeständigkeit > 2000 g
★ hohe Auflösung 0,001 °
★ Kleine Größe L90 × W59 × H34mm
▶Anwendungen
★ Ausrüstungsfahrzeugnivelation
★ Überwachung von Brücken und Staudämmen
★ Sicherheitsschutz für Plattformen in großer Höhe
★ Winkelregelung von medizinischer Ausrüstung
★ Einstellungsnavigation der unterirdischen Bohranlage
★ Ausgleich der Bahnspur und -spur
★ Richtungsmessung nach Neigungswinkel
★ Neigungskontrolle geologischer Ausrüstung
★ Bergbaumaschinen, Ölbohrgeräte
★ Steuerung der Ausrüstungsebene
★ Ausrichtungskontrolle, Kurvenkontrolle
★ Messung des Tonhöhenwinkels einer gerichteten Satellitenkommunikationsantenne
Elektrische Verbindung
Ein-Achsen-Kabel-Drahtverbindung
| Funktion Wire Color | Rot | Weiß | Grün | Schwarz | Grün |
|
DC9~36V Stromversorgung positiv |
Aus X Ausgangsspannung X-Achse |
NC |
GND Leistung negativ |
Signalgrund |
