Ein Spannungs-Fahrzeug-Planieren des Achsen-analoges Inklinationskompass-Sensor-35V
▶EIGENSCHAFTEN
★ sondern aus,/Doppelachsenneigungsmaß ★ Strecke ± 1 | ± 60 ° optional
★ Genauigkeit: Beziehen Sie sich auf technisches Daten ★, das breite Spannung 9 eingab | 36V
★ Ausgabemodus 0 | ★ 5V breite Temperaturoperation -40 | + ℃ 85
★ IP67 Schutz ★ hohes Erschütterung resistance> 2000g
★ kleines L90mm ° ★ hoher Auflösung 0,001 × W50mm × H34mm (kundengerecht)
▶ANWENDUNG
★ Gerätewagen, der ★ Brücken- und Verdammungsüberwachung planiert
★ angeln hoch gelegenes Plattformsicherheits-Schutz ★ Steuerung der medizinischer Ausrüstung
★ Haltungsnavigation untertägigen Ölplattform ★ Planierens des Bahnmessgeräts und des Messgeräts
★ Richtungsmessung, die auf Neigungswinkel ★ basiert, kippen Überwachung der geologischen Ausrüstung
★ Neigungswinkelmaß der gerichteten Verbindung- über Satellitantenne
★ Minenmaschiene, Erdölbohrungs-Ausrüstung ★ Ausrüstungsaussteuerung
★ Ausrichtungssteuerung, Kurvensteuerung

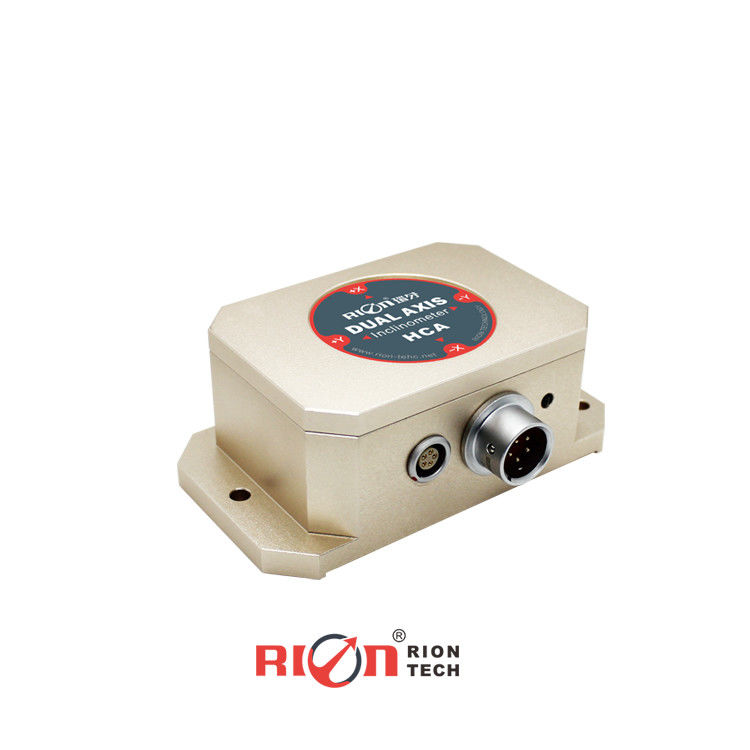

HCA510T u. HCA520T ist eine Hochpräzision, die Analogspannung einzelnen/Doppelachsenneigungssensor ausgab. Die höchste Präzision in einer kleinen Strecke kann 0,003 ° erreichen. Sie ist einer der wenigen Hochpräzisionsinklinationskompassse in China. Seine Funktion wird hauptsächlich verwendet, um die Neigung des Gegenstandes zu messen, der auf Horizontalebene basiert.
Eingebautes festes Mikropendel, indem es die statischen Schwerefeldänderungen misst, wandeln dann in Neigungsänderung, die Änderungen in der Modusausgangsspannung um (0-5V). Der hochauflösende differenziale Digital-Analog-Wandler des internen Gebrauches, durch die Sekundärlinearitäts- und Temperaturkorrektur internen MCU-Systems, der Kunde kein Bedarf, eine Sekundärlinearitätskorrektur zu tun, den Fehler unterdessen auch verringernd verursacht durch Klimaänderungen auf der Genauigkeit des Produktes.
Dieses Produkt verwendet Prinzip der berührungslosen Messung, kann die gegenwärtige Lageneigung der Echtzeitausgabe, einfach zu verwenden und kein Bedarf, die relative geänderte Oberfläche zurückzuholen, um zu installieren. Späteste MEMS Hochtechnologieproduktion, Hochpräzision, kleines, hartnäckiger Widerstand zur externen Fähigkeit der elektromagnetischen Störung, die Fähigkeit, Schock und Erschütterung zu widerstehen. Es ist die ideale Wahl für industrielle Ausrüstung, messende Haltung der Plattform!
HCA510&520T | BEDINGUNG | PARAMTERS | EINHEIT | ||
Maßstrecke | ±10 | ±30 | ±60 | ° | |
Maßachse | X | X | X | ||
Nullertrag | Ertrag 0° | 2,5 | 2,5 | 2,5 | V |
Entschließung | 0,001 | 0,001 | 0,001 | ° | |
Maßgenauigkeit | @25℃ | 0,005 | 0,01 | 0,02 | ° |
Langzeitstabilität | 0,01 | 0,02 | 0,05 | ° | |
Nulltemp. Koeffizient | -40~85℃ | ±0.002 | ±0.002 | ±0.002 | °/℃ |
Empfindlichkeit Temp. Koeffizient | -40~85℃ | ≤100 | ≤100 | ≤100 | ppm/℃ |
Der Energie rechtzeitig | 0,5 | 0,5 | 0,5 | S | |
Antwortzeit | 0,02 | 0,02 | 0,02 | s | |
Wartefrequenz | 1~20 | 1~20 | 1~20 | Hz | |
EMC | Entsprechend EN61000 und GBT17626 | ||||
MTBF | Stunden ≥50000/Zeiten | ||||
Isolationswiderstand | ≥100MΩ | ||||
Stoßsicher | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) | ||||
Anti-Vibrations | 10grms, 10~1000Hz | ||||
Schutzglas | IP67 | ||||
Kabel | Standardkonfiguration: 1m Länge, haltbare, breite Temperatur, abgeschirmtes Luftfahrtverbindungsstück des Kabels 5*0.4mm2 | ||||
Gewicht | 190g (ohne Kabel) |
HCA520T-Ingenieurfahrzeug, das in hohem Grade genauen MEMS-Spannungsneigungs-Sensor planiert
