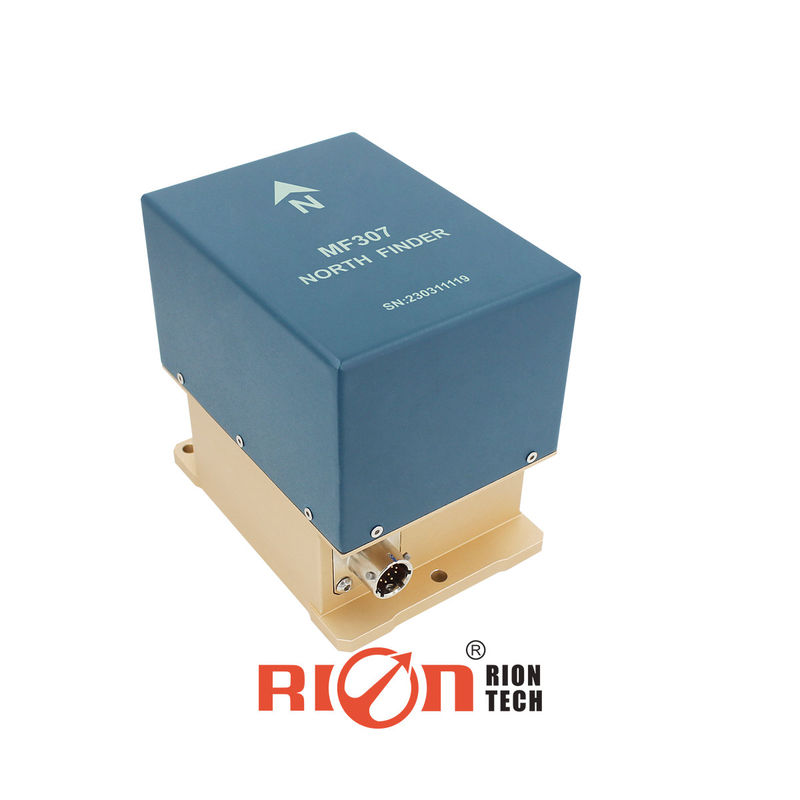

MF307EX GYRO-BASED TRUE NORTH FINDER EMBEDED HIGH-PRECISION-CONTROL

Name: MF307EX GYRO-BASED TRUE NORTH FINDER EMBEDED HIGH-PRECISION-CONTROL
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: MF309
Price: 8380.00 USD
Availability: InStock

Produktdetails

Place of Origin: Shenzhen

Markenname: RION

Modellnummer: MF309

Dokument: MF307EX NORTH FINDER.pdf

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $8380.00/Pieces

Verpackung Informationen: Kunststoffgehäuse

Lieferzeit: 4-6 Wochen

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 3000 Stück pro Monat

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              0.1° Genauigkeit Nordfinder, Schneller Wahrer Nordfinder, Glasfaser-Gyroskop Nordfinder


Der Norden sucht nach Zeit:	3 min / 2 min (verstellbar)	Bereich der Neigungswinkel, über denen sich der Norden befindet:	±15°
Nord nach Präzision suchen ((1σ):	0,5°	MTBF:	≥ 10000 Stunden
Stromversorgung:	9.5 ~ 36VDC	MTTR:	≤30min
Material:	Edelstahl + Aluminiumlegierung	Gewicht:	≤ 1,1 kg (ohne Kabel)

Der Norden sucht nach Zeit:	3 min / 2 min (verstellbar)
Bereich der Neigungswinkel, über denen sich der Norden befindet:	±15°
Nord nach Präzision suchen ((1σ):	0,5°
MTBF:	≥ 10000 Stunden
Stromversorgung:	9.5 ~ 36VDC
MTTR:	≤30min
Material:	Edelstahl + Aluminiumlegierung
Gewicht:	≤ 1,1 kg (ohne Kabel)

Beschreibung

MF307EX GYRO-BASED TRUE NORTH FINDER EMBEDED HIGH-PRECISION-CONTROL

MF307EX ¢ GYRO-BASED TRUE NORTH FINDER EMBEDED CONTROL mit hoher Präzision

Produktspezifikationen

Eigenschaft	Wert
Der Norden sucht nach Zeit	3 min / 2 min (verstellbar)
Bereich der Neigungswinkel, über denen sich der Norden befindet	± 15°
Nord nach Genauigkeit sucht ((1σ)	0.5°
MTBF	≥ 10000 Stunden
Stromversorgung	9.5 ~ 36VDC
MTTR	≤ 30 Minuten
Material	Edelstahl + Aluminiumlegierung
Gewicht	≤ 1,1 kg (ohne Kabel)

Produkteinführung

DieGyros Nordfinderist eine hochpräzise autonome Orientierungseinrichtung, die schnell bestimmtwahre NordrichtungDurch die Messung der Drehwinkelgeschwindigkeit der Erde durch ein empfindliches Gyroskop berechnet es den Azimutwinkel zwischen der Achse des Geräts und dem geografischen Norden.Bereitstellung von Echtzeit-Richtungsdaten für Luftfahrtunternehmen (.z.B. Fahrzeuge, Drohnen oder militärische Systeme).

Wichtige Vorteile

Autonomer Betrieb:Keine Abhängigkeit von GNSS oder Magnetfeldern.
Hohe Genauigkeit:Kompensiert Umweltstörungen durch Multi-Sensor-Fusion.
Schnelle Ausrichtung:Erreicht Nordsuchen innerhalb von Minuten (spezifische Zeit anpassbar).

Zusammensetzung des Produkts

Als Kompakteelektromechanische integrierte Anlage, umfasst das Gerät:

Komponente	Funktion
Hochleistungs-Gyro	Detektiert die Rotationsgeschwindigkeit der Erde (z. B. Glasfaser-/MEMS-Gyro für <0,1° Genauigkeit).
Beschleunigungsmesser	Maßnahme für Neigungswinkel zur Korrektur von Horizontal-Ausrichtungsschäden.
Modul für die Servo-Rotation	Steuert die mechanische Rotation genau, um die Signalsammlung zu optimieren.
Eingebetteter Computer	Verarbeitet Sensordaten mit Kalman-Filterung für Echtzeit-Azimuth-Ausgabe.

Optionale Upgrades

GNSS/INS-Integration für eine verbesserte Navigation.
Umweltschutz (Temperatur-/Vibrationsbeständigkeit).

Technische Parameter

Parameter	MF307EX
Der Norden sucht nach Zeit	3 min / 2 min (verstellbar)
Bereich der Neigungswinkel, über denen sich der Norden befindet	± 15°
Nord nach Genauigkeit sucht ((1σ)	0.5°
Beibehalten des Kurses (Null Verzerrungsstabilität 10s 1σ)	3°/h
Stromversorgung	9.5~36VDC (Hinweis: Durchmesser der Stromleitung > 0,3 mm2, Stromleitung und Erdungsdraht)
Betriebsstrom	Typischer Wert: 0,5 A, maximaler Aufprallstrom: 1 A
Schnittstelle	TTL/RS232/RS422/RS485 nicht erwünscht
Betriebstemperatur	-20°C bis +50°C
Lagertemperatur	-40°C bis +60°C
Warme und feuchte Umweltbedingungen	Relative Luftfeuchtigkeit weniger als 95%
Wie es funktioniert	Automatische Selbstkontrolle wird nach dem Einschalten der Stromversorgung gestartet, nach erfolgreicher Selbstkontrolle wird automatisch Nordsuchen durchgeführt.und ein Nordsuchergebnis wird an den oberen Computer gesendet, nachdem die Nordsuche abgeschlossen ist.
Isolierwiderstand	Der Isolationswiderstand zwischen den unabhängigen Schaltkreisen des Gyrosternfinders und zwischen dem Schaltkreis und der Hülle darf unter normalen atmosphärischen Bedingungen nicht weniger als 10 MΩ betragen.
MTBF	≥ 10000 Stunden
MTTR	≤ 30 Minuten
Material	Edelstahl + Aluminiumlegierung
Gewicht	≤ 1,1 kg (ohne Kabel)

Vollständigkeitsanforderungen

Die komplette Ausrüstung umfasst:

Produktbezeichnung	Anzahl	Gewicht
Gyroskop-Nordfinder	1	≤ 1,1 kg
Flugzeugsteckerkabel (1 m)	1	≤ 160 g
