MF3 North Finder – Schnelles und autonomes System zur Bestimmung des wahren Nordens

Produktdetails

Place of Origin: Shenzhen

Markenname: RION

Model Number: MF3

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $5280.00 - $8380.00/Pieces

Verpackung Informationen: Kunststoffgehäuse

Lieferzeit: 2 bis 6 Wochen

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 3000 Stück pro Monat

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Glasfaser-Gyroskop Nordfinder, Gyroskop-Nordfinder mit eigenem Bestimmungsmerkmal, Schnelle Bestimmung des Gyroskop Nordfinders


North seeking time:	3 min / 2 min (adjustable)	North seeking accuracy(1σ):	0.5°
Interface:	TTL/RS232/RS422/RS485 optional	Operating temperature:	-20℃~+50℃
Storage temperature:	-40℃~+60℃	MTBF:	≥ 10000 hours
MTTR:	≤30min

North seeking time:	3 min / 2 min (adjustable)
North seeking accuracy(1σ):	0.5°
Interface:	TTL/RS232/RS422/RS485 optional
Operating temperature:	-20℃~+50℃
Storage temperature:	-40℃~+60℃
MTBF:	≥ 10000 hours
MTTR:	≤30min

Beschreibung

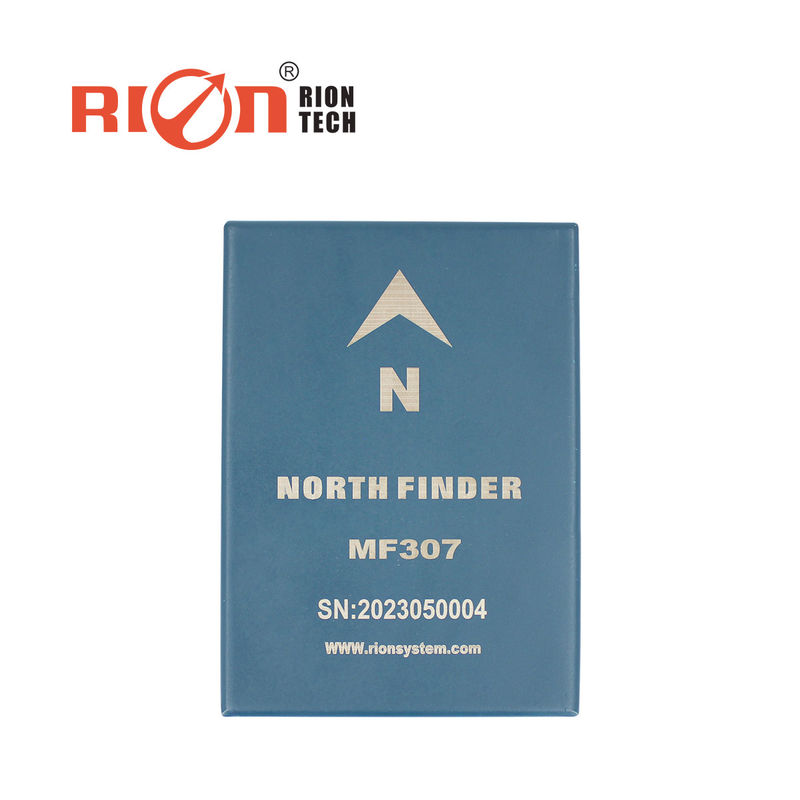

MF3 North Finder – Schnelles und autonomes System zur Bestimmung des wahren Nordens

MF3 Nordfinder ✓ Schnelles und autonomes System zur Bestimmung des wahren Nordens

Beschreibung des Produkts:

Die Gyroskop Nordfinder wird hauptsächlich verwendet, um schnell und autonom die wahre Nordrichtung zu bestimmen, die Drehwinkelgeschwindigkeit der Erde zu erhalten, indem die Gyroskop, das das Drehwinkelgeschwindigkeitssignal der Erde aufklärt und den eingeschlossenen Winkel zwischen der Hauptachse des Gyroskops und der wahren Nordrichtung der Erde berechnet,und zur Bereitstellung von Azimutinformationen für einen Träger.

Zusammensetzung:

Der Gyroskop-Nordfinder ist ein elektromechanisches integriertes Produkt, das aus einem ein Gyroskop, ein Beschleunigungsmesser, eine mechanische Drehregelung und ein eingebetteter Computer.

Technische Parameter:

Parameter	MF307Ex
Der Norden sucht nach Zeit	3 Minuten. /Zwei Minuten. (verstellbar)
Bereich der Neigungswinkel, über denen sich der Norden befindet	±15°
Der Norden sucht nach Genauigkeit(1 σ)	0.5- Nein.
Kurs halten. (Null Biasstabilität 10s 1σ)	3°/h
Stromversorgung	9.5~36VDC (Achtung: Durchmesser der Stromleitung > 0,3 mm², Stromleitungen und Erdungsleitungen)
Betriebsstrom	Typischer Wert: 0,5 A, maximaler Aufprallstrom: 1 A
Schnittstelle	TTL/Die in Absatz 1 genannten Anforderungen gelten nicht.85 nicht erwünscht
Betriebstemperatur	-20°C~+50°C
Lagertemperatur	- 40°C~+60°C
Warme und feuchte Umweltbedingungen	Relative Luftfeuchtigkeit weniger als 95%
Wie es funktioniert	Automatische Selbstkontrolle wird nach dem Einschalten der Stromversorgung gestartet, nach erfolgreicher Selbstkontrolle wird automatisch Nordsuchen durchgeführt.und ein Nordsuchergebnis wird an den oberen Computer gesendet, nachdem die Nordsuche abgeschlossen ist.
Isolierwiderstand	Der Isolationswiderstand zwischen den unabhängigen Schaltkreisen des Gyrosternfinders und zwischen dem Schaltkreis und der Hülle darf unter normalen atmosphärischen Bedingungen nicht weniger als 10 MΩ betragen.
MTBF	≥ 10000 Stunden
MTTR	≤ 30 Minuten
Material	Edelstahl + Aluminiumlegierung
Gewicht	≤ 1,1 kg (ohne Kabel)

Außenstecker:

RS232 / TTL-Verkabelungsdefinition (Verkabelungsdefinition mit 7 Kernstücken)

Funktion der Linienfarbe	PIN1	PIN2	PIN3	PIN4	PIN5	PIN6	PIN7
Funktion der Linienfarbe	DC 9,5 ~ 36 V	GND	RXD	TXD	Signalgrund	NC	NC

Definition der RS485-Leitung (Kernleitung mit sieben Leitern)

Funktion der Linienfarbe	PIN1	PIN2	PIN3	PIN4	PIN5	PIN6	PIN7
Funktion der Linienfarbe	DC 9,5 ~ 36 V	GND	D+	- Das ist...	Signalgrund	NC	NC

Definition der RS422-Verkabelung (Definition der 9-Kern-Verkabelung)

Funktion der Linienfarbe

PIN1

PIN2

PIN3

PIN4

PIN5

PIN6

PIN7

PIN8

PIN9

DC 9,5 ~ 36 V

GND

RXD+

RXD-

TXD+

TXD-

Signalgrund
