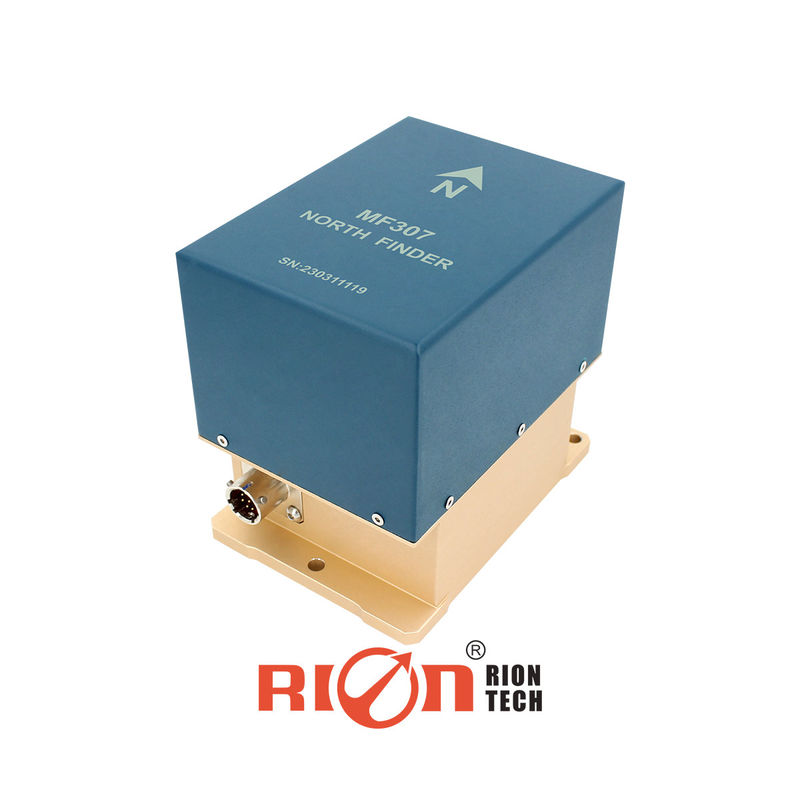

MF3 KOMPAKTER GYROSKOPISCHER NORDFINDER DIGITALER AUSGANG | HOCHPRÄZISE AZIMUT-NAVIGATION

Produktdetails

Place of Origin: Shenzhen

Markenname: RION

Zertifizierung: CE

Modellnummer: MF3

Dokument: MF307EX NORTH FINDER.pdf

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Stück

Preis: $5,650.00~$8,450.00

Verpackung Informationen: 1 Stück Gyrosensor in jeder Innenbox, 100 Stück / Tonne

Lieferzeit: 2-4 Wochen

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 1000 Schachteln/Schachteln pro Monat verfügbar

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Horizontale Genauigkeit ≤0, 05° Gyroskopischer Nordfindemittel, Digitale Ausgabe Gyroskopischer Nordfinder


MTTR:	≤30min	MTBF:	≥ 10000 Stunden
Digitalergebnis:	TTL/RS232/RS422/RS485	Stromversorgung:	9.5 ~ 36VDC
Kurs halten.:	3°/h	Material:	Edelstahl + Aluminiumlegierung
Betriebstemperatur:	-20°C+50°C	Gewicht:	≤ 1,1 KG

MTTR:	≤30min
MTBF:	≥ 10000 Stunden
Digitalergebnis:	TTL/RS232/RS422/RS485
Stromversorgung:	9.5 ~ 36VDC
Kurs halten.:	3°/h
Material:	Edelstahl + Aluminiumlegierung
Betriebstemperatur:	-20°C+50°C
Gewicht:	≤ 1,1 KG

Beschreibung

MF3 KOMPAKTER GYROSKOPISCHER NORDFINDER DIGITALER AUSGANG | HOCHPRÄZISE AZIMUT-NAVIGATION

MF3 KOMPACT GYROSKOPISCHEN NORDFINDER DIGITALEN Ausgang ♪ Hochpräzise AZIMUTH NAVIGATION

Produktspezifikationen

Eigenschaft	Wert
MTTR	≤ 30 Minuten
MTBF	≥ 10000 Stunden
Digitale Ausgabe	TTL/RS232/RS422/RS485
Stromversorgung	9.5 ~ 36VDC
Kurs halten.	3°/h
Material	Edelstahl + Aluminiumlegierung
Betriebstemperatur	-20°C+50°C
Gewicht	≤ 1,1 kg

Produktübersicht

Der auf einem Gyroskop basierende Nordfinder ist so konzipiert, dass er schnell und unabhängig die wahre Nordrichtung bestimmt.Er verfolgt die Dreh-Winkelgeschwindigkeit der Erde durch ein hochpräzises Gyroskop., das Erdrotationssignal extrahiert und den Winkel zwischen der Hauptachse des Gyroskops und der wahren Nordrichtung berechnet.Dies ermöglicht es, genaue Azimut-Informationen für Navigations- und Positionierungssysteme zu liefern.

Systemstruktur

Dieses Gerät ist ein hochintegriertes elektromechanisches System, das ein Gyroskop, ein Beschleunigungsmesser, ein präzises mechanisches Rotationsmodul und eine eingebettete Recheneinheit enthält.Diese Komponenten arbeiten zusammen, um auch in dynamischen oder schwierigen Umgebungen eine genaue Nordrichtung zu gewährleisten.

Technische Parameter

Parameter	MF307EX
Der Norden sucht nach Zeit	3 min / 2 min (verstellbar)
Bereich der Neigungswinkel, über denen sich der Norden befindet	± 15°
Nord nach Genauigkeit sucht ((1σ)	0.5°
Beibehalten des Kurses (Null Verzerrungsstabilität 10s 1σ)	3°/h
Stromversorgung	9.5~36VDC (Hinweis: Durchmesser der Stromleitung > 0,3 mm2, Stromleitung und Erdungsdraht)
Betriebsstrom	Typischer Wert: 0,5 A, maximaler Aufprallstrom: 1 A
Schnittstelle	TTL/RS232/RS422/RS485 nicht erwünscht
Betriebstemperatur	-20°C bis +50°C
Lagertemperatur	-40°C bis +60°C
Warme und feuchte Umweltbedingungen	Relative Luftfeuchtigkeit weniger als 95%
Wie es funktioniert	Automatische Selbstkontrolle wird nach dem Einschalten der Stromversorgung gestartet, nach erfolgreicher Selbstkontrolle wird automatisch Nordsuchen durchgeführt.und ein Nordsuchergebnis wird an den oberen Computer gesendet, nachdem die Nordsuche abgeschlossen ist.
Isolierwiderstand	Der Isolationswiderstand zwischen den unabhängigen Schaltkreisen des Gyrosternfinders und zwischen dem Schaltkreis und der Hülle darf unter normalen atmosphärischen Bedingungen nicht weniger als 10 MΩ betragen.
MTBF	≥ 10000 Stunden
MTTR	≤ 30 Minuten
Material	Edelstahl + Aluminiumlegierung
Gewicht	≤ 1,1 kg (ohne Kabel)

Installationsmethode

Mit Blick auf den Pfeil des Gyros Nordfinders sind die linken und rechten Seiten der Montage-Basisplatte die Montage-Referenzflächen.Ausrichtung der Bezugsflächen auf die Montage-Kopf- und Hecklinien des Trägers, und befestigen Sie den Gyrosternfinder mit drei M5-Schrauben auf dem Träger.

Größe der Schale

Vollständigkeitsanforderungen

Die komplette Ausrüstung umfasst:

1 Satz Glasfaser-Gyroskop mit Nordfinder
Ein Luftfahrtstecker-Verbindungsdraht
