HDA436T Hochgenauigkeit 0,1° IP68 Dynamisches Neigungsmesser mit 4 GB Datenspeicher für Einstellungsmessungen

Name: HDA436T Hochgenauigkeit 0,1° IP68 Dynamisches Neigungsmesser mit 4 GB Datenspeicher für Einstellungsmessungen
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436T/HDA437T-C2/C3
Price: 96 USD
Availability: InStock

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE/RoHs/ISO

Modellnummer: HDA436T/HDA437T-C2/C3

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: US$96

Verpackung Informationen: Karton mit Schwamm

Lieferzeit: 7 Tage

Zahlungsbedingungen: 100% im Voraus

Versorgungsmaterial-Fähigkeit: 5000/month

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      hochgenaues dynamisches Neigungsmessgerät, IP68 Dynamisches Neigungsmessgerät, Dynamischer Inklinationskompaß der Datenspeicherungs-4GB


Lagertemperatur:	-40℃~+85℃	Abtastrate:	100Hz
Messbereich:	360°	Genauigkeit:	0.1°
Messbereich:	±1° bis ±90°	Material:	Aluminiumlegierung
Schutzstufe:	IP67	Stecker:	Metallschnittstelle (Kabel 1.5m)
Arbeitsstrom:	30mA (40m maximal)	Neigungsrand:	Pitch±90º, Roll±180º
Ausgabeschnittstelle:	RS232 oder RS485 oder TTL	Gewicht:	0,5 kg
Ansprechzeit:	0,01s	Dimension:	L55 x W37 x H24 (Millimeter)

Lagertemperatur:	-40℃~+85℃
Abtastrate:	100Hz
Messbereich:	360°
Genauigkeit:	0.1°
Messbereich:	±1° bis ±90°
Material:	Aluminiumlegierung
Schutzstufe:	IP67
Stecker:	Metallschnittstelle (Kabel 1.5m)
Arbeitsstrom:	30mA (40m maximal)
Neigungsrand:	Pitch±90º, Roll±180º
Ausgabeschnittstelle:	RS232 oder RS485 oder TTL
Gewicht:	0,5 kg
Ansprechzeit:	0,01s
Dimension:	L55 x W37 x H24 (Millimeter)

Beschreibung

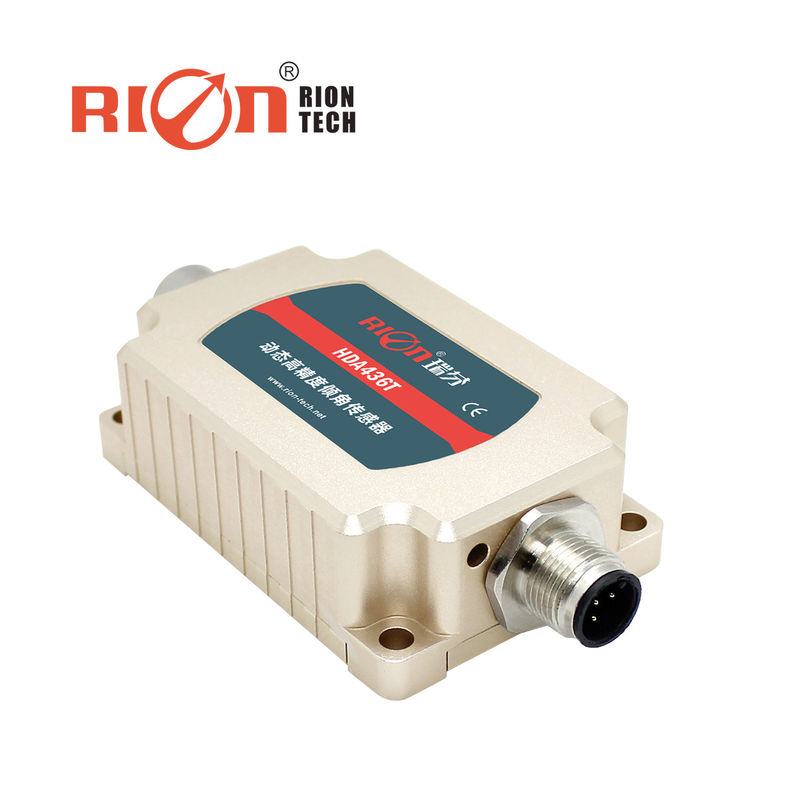

HDA436T Hochgenauigkeit 0,1° IP68 Dynamisches Neigungsmesser mit 4 GB Datenspeicher für Einstellungsmessungen

HDA436T Hochgenauigkeit IP68 Dynamisches Neigungsmessgerät mit 4 GB Datenspeicher

Das HDA436T High-Precision IP68 Dynamic Inclinometer mit 4 GB Datenspeicher ist ein digitaler MEMS-Dynamikneigungssensor der neuen Generation von RION Technology.Schlagkraft, und Azimut) von sich bewegenden Trägern, ist dieser Sensor ideal für die Messung des Neigungswinkels unter Bewegung oder Vibrationsbedingungen geeignet.

Produktübersicht

Mit eingebauten Hochpräzisionsbeschleunigungs- und Girosensoren mit integrierten Kalman-Filteralgorithmen misst der HDA436T Bewegungsdaten in Echtzeit während der Bewegung oder Vibration.Das Produkt bietet eine doppelte CAN (CAN2.0A/CAN2.0B) für eine hohe Skalierbarkeit und verwendet berührungslose Messprinzipien, um die aktuelle Haltung und Neigung in Echtzeit auszugeben, ohne dass relative Oberflächenveränderungen abgerufen werden müssen.

Die inner integrierten hochpräzisen Gyros kompensieren nichtlineare, orthogonale Kopplungen, Temperaturverschiebungen und Zentrifugalbeschleunigung in Echtzeit.Diese Konstruktion beseitigt Zentrifugalfehler, die durch Bewegungsbeschleunigungsstörungen verursacht werden, was die dynamische Messgenauigkeit verbessert und den Betrieb bei langfristigen, komplexen Bewegungen und rauen Umgebungen ermöglicht.

Als dynamischer und statischer Dual-Mode-Messsensor mit starker Widerstandsfähigkeit gegen externe elektromagnetische Störungen eignet sich der HDA436T fürIndustrieumgebungen mit starken Stoß- und Vibrationsbelastungen, so dass es eine ideale Wahl für Anwendungen der industriellen Automatisierungssteuerung und Einstellungsmessung ist.

Wesentliche Merkmale

Bereich: Rollwinkel ±180°, Schrägwinkel ±90°, Azimutwinkel ±180°
Auflösung: 0,01°
Dynamische Genauigkeit: ±0,1°
DC 9-36V Breitspannungseingang
Betrieb bei breiter Temperatur: -40°C bis +85°C
Ausgang CAN2.0A/CAN2.0B (optional)
Hohe Schwingungsbeständigkeit: > 2000 g
IP67/IP68-Schutzniveau (optional)

Produktanwendungen

Ausrüstung zum Zerkleinern mit hohen Schwingungseffekten
Satellitenantennen für die Sternsuche
Navigation in der Haltung der Bohrmaschine
Überwachung von Eisenbahnlokomotiven
Überwachung der Neigung geologischer Anlagen
Ölbohrgeräte
Messung der Schiffsnavigationslage
Anwendungen für Schildrohrverstärkung
Satellitenkommunikationsfahrzeugstellungserkennung

Technische Spezifikation

Parameter	Die Situation	Index
Messbereich		Rollen ±180°, Neigung ±90°, Azimut ±180° (Anfänglicher Wert bei Auslöschung 0°)
Messachse		X-Achse / Y-Achse / Z-Achse
Entschließung		00,01°
Statische Genauigkeit	@ 25°C	± 0,05°
Dynamische Genauigkeit	@ 25°C	±0,1°
Gyrogruppe	-	± 250°/s
Null Verzerrungsstabilität (Mittelwert von 10 s)	-	80,5°/h
Null Bias Instabilität (allan)	-	40,5°/h
Winkel zufälliger Gangkoeffizient (allan)	-	0.25°/qrt (h)
Beschleunigungsbereich	-	± 8 g
Biasstabilität (durchschnittlich 10 s)	-	00,02 mg
Biasinstabilität (allan)	-	00,005 mg
Geschwindigkeitskoeffizient für den zufälligen Gang (allan)	-	0.005m/s/sqrt(h)
Nullpunkttemperaturkoeffizient	-40°C bis 85°C	± 0,01°/°C
Temperaturkoeffizient der Empfindlichkeit	-40°C bis 85°C	≤ 100 ppm/°C
Startzeit des Einsatzes		1S
Reaktionszeit		0.01S
Ausgangssignal		Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Elektromagnetische Kompatibilität		Nach EN61000 und GBT17626
MTBF		≥ 98000 Stunden / Stunde
Isolierwiderstand		≥ 100 Megohm
Aufprallfestigkeit		100 g @ 11 ms, 3 axiale Richtungen (Halbsinusoid)
Antivibration		10 gms, 10 ‰ 1000 Hz
Wasserdichte Ebene		Standardkonfiguration: IP67, optionale Konfiguration: IP68 oder IP68 mit Korrosionskabel
Kabel		Standard ohne Verdrahtung, optionale 2 m M12-Flugstecker mit PVC-kabelfreiem Kabel
Gewicht		Einfachanschluss ≤ 165 g / Doppelanschluss ≤ 180 g (ohne Kabel)

Elektrische Parameter

Parameter	Die Situation	Min.	TYP	Maximal	Einheit
Versorgungsspannung	Standard	9	12	24	36 V
Betriebsstrom	ohne Last		60mA ((12V)		mA
Betriebstemperatur		- 40		+85	°C
Lagertemperatur		- 40		+85	°C

Produktbilder
