HDA436T HIGH-IMPACT DYNAMIC INCLINOMETER, MODBUS, 9-Achsen-Ausgang

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE, ISO

Modellnummer: HDA436T-232

Dokument: HDA436T DIGITAL OUTPUT DYNA...OR.pdf

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $150.00/Pieces

Verpackung Informationen: Kartone

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, PayPal

Versorgungsmaterial-Fähigkeit: 5000/month

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

Dynamisches Schlaggewebe mit hoher Intensität

,

Modbus dynamisches Neigungsmessgerät

,

9 Achsen dynamisches Neigungsmessgerät

Ausgabe:
RS232
Ausgabetyp:
RS232, RS485, TTL, Modbus, CAN2.0
Betriebstemperatur:
-40 °C ~ +85 °C
Maßachse:
X Achse der Achse der Achse/Y/Z
Temperaturkoeffizient Null:
± 0,01 °/°C
Temperaturkoeffizient der Empfindlichkeit:
≤100PPM/℃
Reaktionszeit:
0.01S
statische Genauigkeit:
± 0,05°
Ausgabe:
RS232
Ausgabetyp:
RS232, RS485, TTL, Modbus, CAN2.0
Betriebstemperatur:
-40 °C ~ +85 °C
Maßachse:
X Achse der Achse der Achse/Y/Z
Temperaturkoeffizient Null:
± 0,01 °/°C
Temperaturkoeffizient der Empfindlichkeit:
≤100PPM/℃
Reaktionszeit:
0.01S
statische Genauigkeit:
± 0,05°
Beschreibung
HDA436T HIGH-IMPACT DYNAMIC INCLINOMETER, MODBUS, 9-Achsen-Ausgang
HDA436T HIGH-IMPACT DYNAMIC INCLINOMETER, MODBUS, 9-Achsen-Ausgang
Produktattribute
AusgabeRS232
AusgabeartRS232, RS485, TTL, MODBUS, CAN2.0
Betriebstemperatur-40 °C ~ +85 °C
MessachseX-Achse / Y-Achse / Z-Achse
Nulltemperaturkoeffizient±0,01 °/°C
Temperaturkoeffizient der Empfindlichkeit≤ 100 ppm/°C
Reaktionszeit0.01s
Statische Genauigkeit± 0,05°
Wesentliche Merkmale
  • Die Fahrzeugkennzeichnung ist auf der Grundlage der Angaben in Anhang I der Richtlinie 2008/57/EG zu erstellen.
  • Roll & Pitch Dynamische Genauigkeit: ± 0,1°
  • Statische Genauigkeit: ± 0,05°
  • RS485/232/TTL-Ausgang Optional
  • DC 9~36V Breitspannungseingang
  • Betrieb bei breiter Temperatur -40°C bis +85°C
  • IP67/IP68 Schutzniveau Optional
Anwendung des Produkts
  • Ausrüstung für Hochschwingungsumgebung
  • Dynamische Überwachung von Zug/Schienenfahrzeug
  • Ausrichtung der Antennen und Einstellungsmessung für Satelliten-Bodenfahrzeuge
  • TBM (Tunnel Boring Machine) Richtnavigation
  • Führungssystem für Rohrverstärker
  • Geologische Vermessung und Neigungsmessung
  • Bohrungsbahn und Neigungsmessung
  • Schiffsorientierung und Neigungsanzeige
  • Orientierungsmessung mittels Neigungssensertechnologie
  • Haltung und Winkelverfolgung bei der Bohrung von Grundbohrungen
  • Neigungskontrolle für schwere Maschinenbaumaschinen
Beschreibung des Produkts

Der HDA436T/HDA437T ist ein von RION Technology eingeführter digitaler MEMS-Dynamikneigungssensor der neuen Generation, der die Einstellungsparameter (Roll, Tonhöhe und Azimut) eines sich bewegenden Trägers messen kann.mit einer Breite von mehr als 20 mm,.

Spezifikationen
ParameterDie SituationWert
Messbereich-Roll ± 180°, Neigung ± 90°, Azimut ± 180° (Anfänglicher Wert bei Auslöschung 0°)
Messachse-X-Achse / Y-Achse / Z-Achse
Roll & Pitch Statikgenauigkeit-± 0,05°
Roll & Pitch Dynamische Genauigkeit@ 25°C± 0,1°
Gyrogruppe-± 250°/s
Null Verzerrungsstabilität (10s Glatt)-80,5°/h
Winkel zufälliger Gangkoeffizient (allan)-0.25°/qrt (h)
Beschleunigungsbereich-± 8 g
Biasstabilität (durchschnittlich 10 s)-0.1 mg
Biasinstabilität (allan)-00,005 mg
Geschwindigkeitskoeffizient für den zufälligen Gang (allan)-0.005m/s/sqrt(h)
Nullpunkt Temperatur Koeffizient-40°C bis 85°C± 0,01°/°C
Empfindlichkeit Temperatur Koeffizient-40°C bis 85°C≤ 100 ppm/°C
Startzeit des Einsatzes-≤ 3,5 Sekunden
Reaktionszeit-0.01S
Ausgangssignal-Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Elektromagnetische Kompatibilität-Nach EN61000 und GBT17626
MTBF-≥ 98000 Stunden / Stunde
Isolierwiderstand-≥ 100 Megohm
Aufprallfestigkeit-100 g @ 11 ms, 3 axiale Richtungen (Halbsinusoid)
Antivibration-10 gm/10 ‰ 1000 Hz
Wasserdichte Ebene-Standard IP67, optionale IP68 und korrosionsbeständige IP68
Kabel-Standard ohne Verdrahtung, optionale 2 m M12 Flugzeugstecker mit PVC-kabelfreiem Kabel
Gewicht-Standardhülle ≤ 165 g, IP68-Hülle ≤ 510 g (einschließlich 1 m Kabel)
1) Genauigkeit: bezieht sich auf die mittlere Quadratwurzeldifferenz zwischen dem gemessenen und dem tatsächlichen Winkelwert durch mehrfache Messungen (> 16-mal) bei Normaltemperatur.
2) Null-Temp.Drift-Koeffizient: die Veränderungsrate des Indikationswerts im Verhältnis zur Normaltemperatur innerhalb des Nennbetriebstemperaturbereichs des Sensors bei Nullgrad.
3) Empfindlichkeitskoeffizient:Die prozentuale Temperaturänderungsrate der Vollskala-Anzeige gegenüber der Vollskala-Anzeige bei Raumtemperatur des Sensors in seinem Nennbetriebstemperaturbereich.
Elektrische Parameter
ParameterDie SituationMin.TypMaximalEinheit
VersorgungsspannungStandard9122436 V
Betriebsstromohne Last60mA ((12V)mA
Betriebstemperatur- 40+85°C
Lagertemperatur- 40+85°C
Produktbilder

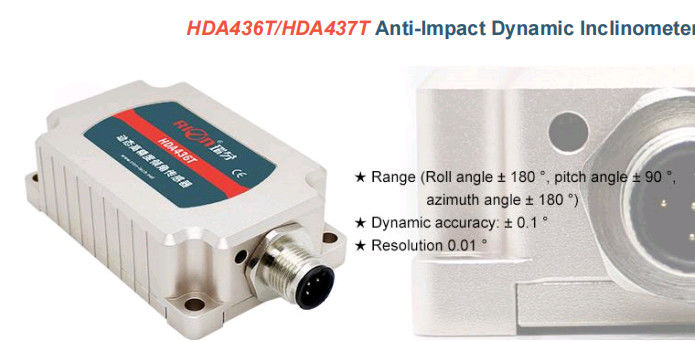

HDA436T HIGH-IMPACT DYNAMIC INCLINOMETER, MODBUS, 9-Achsen-Ausgang 0 HDA436T HIGH-IMPACT DYNAMIC INCLINOMETER, MODBUS, 9-Achsen-Ausgang 1 HDA436T HIGH-IMPACT DYNAMIC INCLINOMETER, MODBUS, 9-Achsen-Ausgang 2
