Automobilsicherheitssystem MMEMS Gyroskop Sensor Dynamische Haltung Algorithmus Trägheitsnavigation UAV

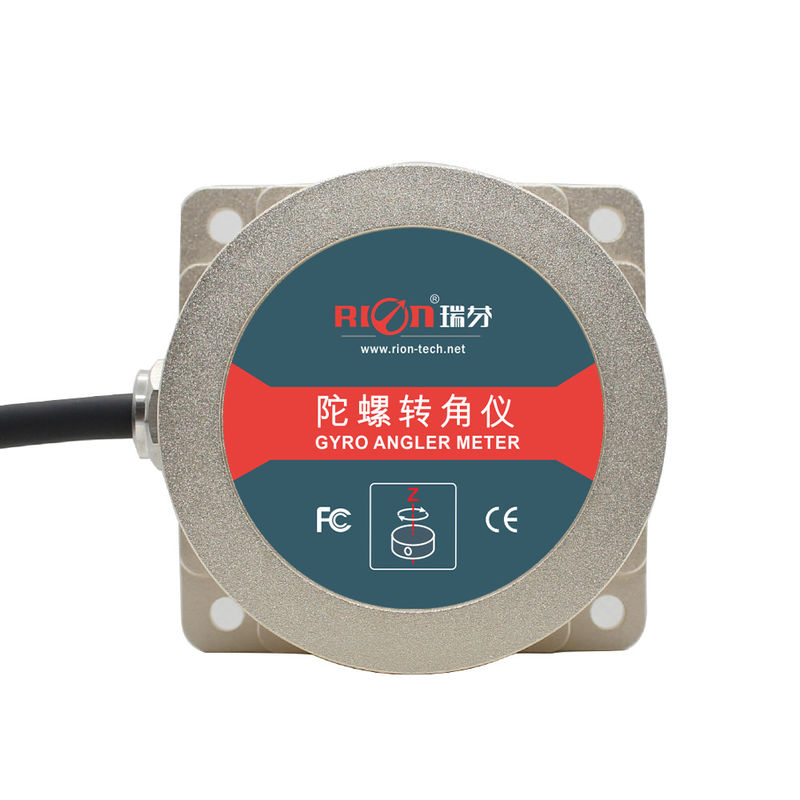

TL740D Winkel-Gyrosensor für AGV-Winkel-Sensor für...
▶Schlüsselmerkmale
★ relativer Ausgangswinkel für die Fahrtrichtung
★ starke Schwingungsbeständigkeit
★ Leichtes Gewicht
★ Lange Lebensdauer, starke Stabilität
★ Kostengünstig
★ Alle in fester Form
★ Kompaktes und leichtes Design
★ RS232/RS485/TTL-Ausgang ist optional
★ DC9~36V Stromversorgung
▶Anwendungen
★ AGV-Lkw
★ Fahrzeugnavigation
★ 3D virtuelle Realität
★ Plattformstabilität
★ Autoschutzsystem
★ UAV / Roboter
★ Satellitenantennenausrüstung mit Turck
★ Industrielle Kontrolle
▶Generell beschrieben
TL740D ist ein von RION-TECH neu entwickelter Horizontal-Relative-Richtungs-Gyrosensor, basierend auf der neuesten MEMS-Inertial-Messplattform.Mit Hilfe des dynamischen Einstellungsalgorithmus für die Winkelgeschwindigkeit des Gyroskops.Das Produkt integriert den patentierten Trägheitsnavigationsalgorithmus von RION durch die Modellfusion von Einstellungswinkeldaten.Wir können das Problem der Kurzzeitdrift so weit wie möglich lösen..
Dieses Produkt wird speziell für Roboterfahrzeuge, AVG-Fahrzeuge mit relativer Kursorientierung, Haltungskontrolle und andere verwandte Anwendungen des UAVs verwendet.Anstelle der traditionellen Roboterfahrzeuge fehlen die Magnetstangeführer, ohne die Notwendigkeit der Anordnung des Magnetstreifens, ist die notwendige Navigationskomponente für die nächste Generation von Roboterfahrzeugen automatische Verfolgung und Fahren.
▶Die Angabe der Angabe ist in Anhang I zu entnehmen.
 TL740D |
Parameter |
| Messbereich | Relativer Kurs Winkel (± 180°) |
| Erfassungsbandbreite | > 100 Hz |
| Entschließung | 00,01° |
| relative Kursgenauigkeit | < 0,1°/min |
| Positionsgenauigkeit | < 2 mm/m (ausgehend von der Winkelgenauigkeit) |
| Nichtlinear | 00,1% der FS |
| Höchstwinkelrate | 150°/s |
| Beschleunigungsbereich | ±4 g |
| Beschleunigte Ergebnisse | 0.001g |
| Genauigkeit des Beschleunigers | 5 mg |
| Startzeit | 5s (statisch) |
| Eingangsspannung | DC9V ~ 36V |
| Strom | 60mA ((12V) |
| Arbeitszeitnehmer. | -40 ~ +85°C |
| Speichertemperatur. | -40 ~ +85°C |
| Vibrationen | 5 g bis 10 g |
| Wirkung | 200 g pk, 2 ms, 1⁄2 Sinus |
| Arbeitsleben | 10 Jahre |
| Ausgangsrate | 5Hz / 15Hz / 25Hz / 50Hz / 100Hz kann eingestellt werden |
| Ausgangssignal | RS232 / RS485 / TTL (optional) |
| MTBF | ≥ 98000 Stunden/Zeiten |
| Isolierwiderstand | ≥ 100 Megohm |
| Aufprallfestigkeit | 100g@11ms,3 Achsrichtung (Halbseinschnitt) |
| Antivibration | 10 gms, 10 ‰ 1000 Hz |
| Schutz | IP67 |
| Gewicht | ≤ 150 g (einschließlich 1-Meter-Kabel) |
