Niedrige Kosten dynamischer 3D Digital Kompass-Sensor, 0.8°, das Genauigkeit vorangeht

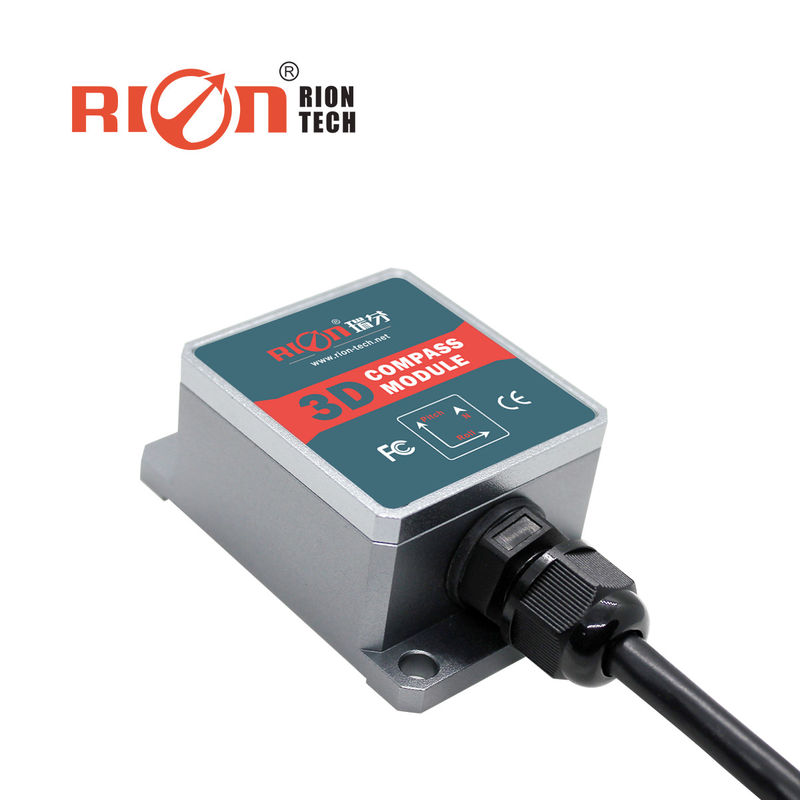

HOHE GENAUIGKEIT DYNAMISCHES 3D DIGITAL C DDM350B&DDM360B…
▶PRODUKT-BESCHREIBUNG
DDM350B/DDM360B ist ein dreidimensionaler dynamischer elektronischer Kompass, der eine Trägheitsmesseinheit mit 9 Achsen, einschließlich einen dreiachsigen Beschleunigungsmesser, ein dreiachsiges Gyroskop integriert, und eine dreiachsige Flussschleuse. Die hohen dynamischen Winkeleigenschaften des Gyroskops und die in hohem Grade stabilen Haltungseigenschaften des Beschleunigungsmessers verwendend, werden die Neigung und die Rollwinkel, die den komplexen Haltungsänderungen folgen, durch den dynamischen Trägheitsnavigationsalgorithmus erreicht. Der erdmagnetische Azimut nimmt stark die magnetischen und weichen magnetischen Kalibrierungsalgorithmen an, damit der Kompass den Einfluss des Magnetfelds durch den Kalibrierungsalgorithmus sogar in der Umwelt mit Magnetfeldstörung beseitigen kann. Die Überschrift wird in der Realzeit durch die Zentraleinheit berechnet, und die dynamische Neigung und die Rollwinkel werden für dynamischen Überschriftausgleich für eine breite Palette von magnetischen Azimuten benutzt und garantieren, dass der Kompass die Hochpräzision zur Verfügung stellen kann, die Daten sogar in den Neigungswinkeln von bis zu ±85° vorangeht. Der elektronische Kompass integriert einen hochrangigen DSP-Arithmetikprozessor mit variierten Ausgabemodi. Die Standardschnittstellen umfassen RS232/RS485/TTL und andere Schnittstellen, und andere Kommunikationsschnittstellen können besonders angefertigt werden.
Die consumpting DDM350B/DDM360B ist klein und geringe Energie. Er kann in den Marineschiffen, in den Antennen und in den Satelliten, Handelsbrummen verwendet werden, und viel andere Hocherschütterung, extrem raue Umwelt. Es ist für heutiges verschiedenes Hochpräzisionsmaß integrierte Kontrollsysteme passender.
▶HAUPTMERKMALE
★ Neigungswinkelmessbereich: Neigung ±85°, Rollwinkel ±180°
★ mit hartem magnetischem, weichem Ausgleich des magnetischen und Neigungswinkels
★ Standard-RS232/RS485/TTL Ausgabeschnittstelle
★ Azimutgenauigkeit: 0.8°
★ Neigungsentschließung: 0.1°
★ Neigungsgenauigkeit: 0.2°
★ breiter Temp. Strecke: -40℃~+85℃
★ Dimesion: L55×W37×H24mm
Stromversorgung ★ DCs 5V
★ IP67 wasserdichte Bewertung
Elektrische Eigenschaften
 DDM350B-/DCM360Bparameter |
||
| Kompasssteuerkurs | Überschrift von Genauigkeit | 0.8° |
| Entschließung | 0.1° | |
| Nickbereich | ±90° | |
| Rollbereich | ±180° | |
| Neigungsgenauigkeit | Ruhezustand 0.2° | |
| Dynamisches 0.5° | ||
| Entschließung | 0.1° | |
| Kippen Sie Ausgleichswinkelstrecke | Rolle ±180° | |
| Neigung <85° | ||
| Kalibrierung | Harte Eisenkalibrierung | ja |
| Kalibrierung des weichen Eisens | ja | |
| Magnetfeldstörungskalibrierverfahren | Eine Rotation der Fläche (zweidimensionale Kalibrierung) | |
| Körperliche Eigenschaft | Größe | Gehäusegröße: L55×W37×H24mm |
| PCBA-Größe: L33×W27×H9mm | ||
|
RS232/RS485/TTL Schnittstellenverbindungslinie |
Shell: Direkte Führung 4PIN 1m | |
| Einplatinen: 4 Terminaldraht PIN 30cm | ||
| Schnittstelle | Startverzögerung | <50ms> |
| Ausgabegeschwindigkeit | 20Hz/s | |
| Baud | 2400 zu 115200baud | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Energie | Versorgungsspannung | (Nichterfüllung) DC +5V |
| (Kundengebundenes) DC 9~36V | ||
| Gegenwärtig (max) | 45mA | |
| Ideales Modell | 35mA | |
| Schlafmodus | TBD | |
| Umwelt | Betriebsbereich | -40℃~+85℃ |
| Lagertemperatur | -40℃~+85℃ | |
| Erschütterungswiderstand | 2500g | |
| EMC | Entsprechend EN61000 und GBT17626 | |
| MTBF | ≥98000 Stunden/Zeit | |
| Isolationswiderstand | Meg. Ohm ≥100 | |
| Schlagzähigkeit | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) | |
| Anti-Vibrations | 10grms, 10~1000Hz | |
| Gewicht | Einplatinen: ≤25g ≤135g (einschließlich 1-Meter-Kabel) | |
