0.01 Degree Dynamic Inclinometer
, 01 Grad-dynamischer Inklinationskompaß
, Hohe Präzisions-dynamischer Inklinationskompaß

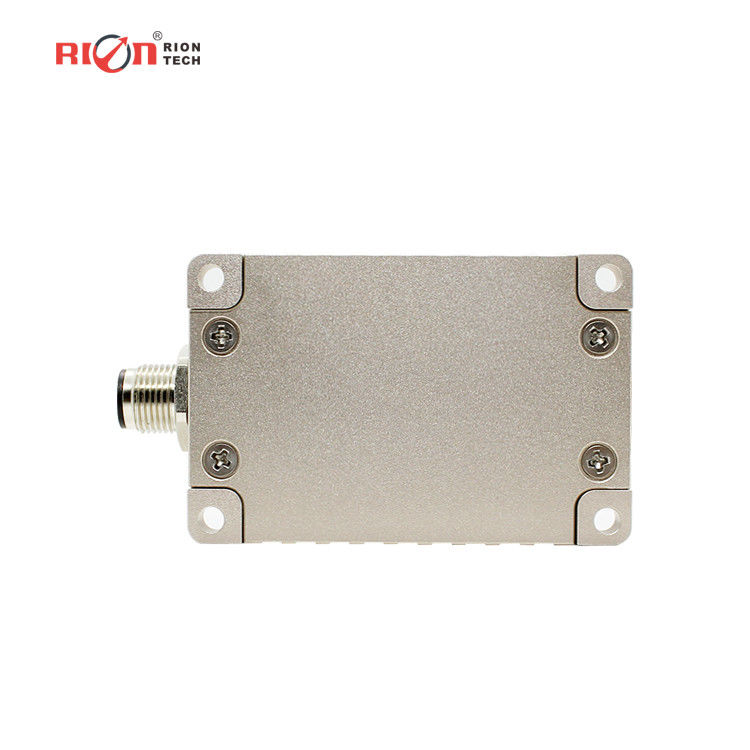

HDA436T/HDA437T Hochgenauigkeit 0,01 Grad Dynamisches Neigungsmesser für genaue Messung und Analyse
Hochpräziser 0,01°-Dynamischer Neigungsmesser für genaue Messung und Analyse
★ RS485/232/TTL-Ausgang OptionalPRODUKTBESCHREIBUNG
HDA436T/HDA437T Eine neue Generation von digitalen MEMS-Neigungssensoren von RION
Technologie. Er kann die Lageparameter (Roll-, Nick- und Gierwinkel) eines sich bewegenden Trägers messen und
eignet sich für die Neigungswinkelmessung unter Bewegung oder Vibration. Der HDA436T verfügt über einen integrierten Hochpräzisions-
Beschleunigungs- und Gyrosensor und integriert den Carman-Filter-Algorithmus, der die Echtzeit-Bewegungsdaten des Trägers unter Bewegung oder Vibration messen kann. Die Signal-Ausgabemodi wie RS485 /
RS232 / TTL sind optional, und die Skalierbarkeit ist stark.
Dieses Produkt verwendet ein berührungsloses Messprinzip, das die aktuelle Lage und Neigung in Echtzeit ausgeben kann. Es ist einfach zu bedienen und erfordert keine Erfassung der relativen Änderungen der beiden
Flächen. Intern integrierte Hochpräzisions-AD- und Hochpräzisions-Gyroeinheiten zur Echtzeitkompensation von
Nichtlinearität, orthogonaler Kopplung, Temperaturdrift und Zentrifugalbeschleunigung; wodurch Zentrifugalfehler, die durch Bewegungsbeschleunigungsstörungen verursacht werden, stark eliminiert werden, die dynamische Messgenauigkeit des Produkts verbessert wird; Anpassung an langfristige komplexe Bewegungen Arbeiten an Orten und unter rauen
Umgebungsbedingungen. Das Produkt ist ein dynamischer und statischer Dual-Mode-Messsensor mit starker
Beständigkeit gegen externe elektromagnetische Störungen. Es eignet sich für alle Arten von industriellen Umgebungen mit starken Stößen und Vibrationen und ist eine ideale Wahl für die industrielle Automatisierung
Steuerung und Lagevermessung.
▶
HAUPTMERKMALE
★ Bereich (Rollwinkel ±180°, Nickwinkel ±90°, Gierwinkel ±180°)
★ Dynamische Genauigkeit: ± 0,1°
★ Statische Genauigkeit: ± 0,05°
★ RS485/232/TTL-Ausgang Optional★ Weiter Temperaturbereich -40~+85°C
★ DC 9~36V Weitspannungs-Eingang
★ Auflösung 0,01°
★ IP67/IP68 Schutzklasse Optional
▶
PRODUKTANWENDUNG
★ Kiesausrüstung mit hohen Vibrationsstößen
★ Überwachung von Eisenbahnlokomotiven
★ Ölbohrausrüstung
★ Schildrohr-Hebenanwendung★ Schildrohr-Hebenanwendung
★ Neigungsüberwachung von geologischen Geräten
★ Navigationssystem für unterirdische Bohranlagen
★ Lagevermessung von Schiffsnavigation
HDA436T
HDA436T
BEDINGUNG
INDEX
Messbereich
| Rollwinkel ±180°, Nickwinkel ±90°, Gierwinkel ±180° |
Versorgungsspannung |
Messachse |
| - |
Empfindlichkeits-Temperaturkoeffizient |
Auflösung
-
|
| 0,01° |
Empfindlichkeits-Temperaturkoeffizient |
@25°C |
| ± 0,05° |
Empfindlichkeits-Temperaturkoeffizient |
@25°C |
| ± 0,1° |
±250°/s |
Bereich |
| - |
±250°/s |
Nullpunkt-Driftstabilität (10s Mittelwert) |
| - |
0,02mg |
Empfindlichkeits-Temperaturkoeffizient |
- |
| 4,5°/h |
Empfindlichkeits-Temperaturkoeffizient |
- |
| 0,25°/sqrt(h) |
Empfindlichkeits-Temperaturkoeffizient |
Bereich |
| - |
Empfindlichkeits-Temperaturkoeffizient |
Bias-Stabilität (10s Mittelwert) |
| - |
0,02mg |
Empfindlichkeits-Temperaturkoeffizient |
- |
| 0,005mg |
Empfindlichkeits-Temperaturkoeffizient |
- |
| 0,005m/s/sqrt(h) |
Empfindlichkeits-Temperaturkoeffizient |
-40～85°C |
| ±0,01°/°C |
Empfindlichkeits-Temperaturkoeffizient |
-40～85°C |
| ≤100ppm/°C |
0,01S |
1S |
| Reaktionszeit |
0,01S |
Ausgangssignal |
| RS485/RS232/TTL |
Elektromagnetische Verträglichkeit |
| Gemäß EN61000 und GBT17626 |
MTBF |
| ≥ 98000 Stunden / Zeit |
Isolationswiderstand |
| ≥100 Megohm |
Stoßfestigkeit |
| 100g @ 11ms, 3 Achsen (Halbsinus) |
Vibrationsfestigkeit |
| 10grms, 10～1000Hz |
Wasserdichtigkeitsklasse |
| Standardkonfiguration: IP67 |
optionale Konfiguration: IP68 oder IP68 mit Korrosionsschutz-Kabel |
| Kabel |
Standard ohne Verkabelung, optional 2m M12-Luftfahrtstecker mit PVC-ungeschirmtem Kabel |
| Gewicht |
≤165g (ohne Kabel)
