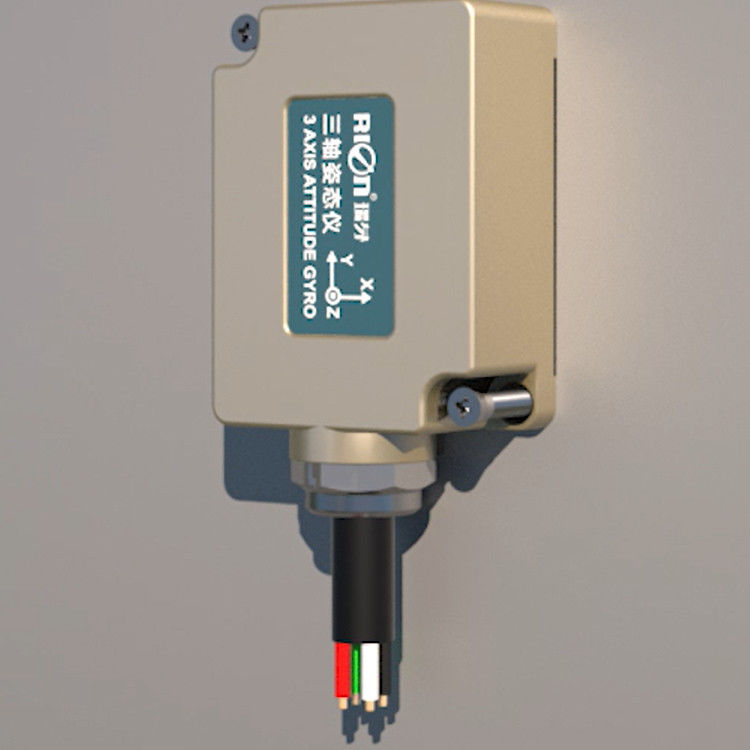

100Hz-Gyrovinkel-Azimuth-Sensor für die Antennenanpassung des Fahrzeugs 5G

Name: 100Hz-Gyrovinkel-Azimuth-Sensor für die Antennenanpassung des Fahrzeugs 5G
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: TL735G-485
Price: 60 USD
Availability: InStock

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE

Modellnummer: TL735G-485

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: 60

Verpackung Informationen: Kartonkasten mit Schwamm

Lieferzeit: 5 Tage für Proben

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 5000/month

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      Kreiselkompass-Winkel-Azimut-Sensor, Azimut-Sensor der Antennen-5G, Gyroskop-Sensor der Antennen-MEMS


Azimuthmessachse:	Z-Achsen Azimutwinkel ±1	Produktbezeichnung:	Gyros für 5G-Antennen
Erfassungsbandbreite:	>100Hz	Azimut-Entschließung:	0.01deg
Azimut-Genauigkeit:	<0>	Anwendung:	5G-Antennenüberwachung, Outdoor-Werbetafeln, 3D-Virtuelle Realität

Azimuthmessachse:	Z-Achsen Azimutwinkel ±1
Produktbezeichnung:	Gyros für 5G-Antennen
Erfassungsbandbreite:	>100Hz
Azimut-Entschließung:	0.01deg
Azimut-Genauigkeit:	<0>
Anwendung:	5G-Antennenüberwachung, Outdoor-Werbetafeln, 3D-Virtuelle Realität

Beschreibung

100Hz-Gyrovinkel-Azimuth-Sensor für die Antennenanpassung des Fahrzeugs 5G

Gyrostimmwinkelsensor, Gyrostimmwinkelsensor, Antennenwinkel-Ausrichtungssensor für Fahrzeuge

▶ Hauptmerkmal

★ Superelektromagnetische Kompatibilität

★ Echtzeit-Winkelgeschwindigkeitsausgabe

★ Horizontale Azimut- und Haltungswinkelleistung

★ Langlebigkeit, starke Stabilität

★ Beschleunigung der Vorderachse

★ Alle in fester Form

★ Kompaktes und leichtes Design

★ RS485-Ausgang ist optional

★ DC9~36V Stromversorgung

▶ Anwendungen

★ 5G-Antennenüberwachung

★ Werbetafel im Freien

★ 3D virtuelle Realität

★ Stabile Plattform

★ Sicherheitssystem für das Fahrzeug

★ Industrielle Kontrolle

★ Roboter

▶ Einleitung

TL735G ist ein hochpräzises dreiachsiges Haltungsmessgerät, das von RION-TECH Technology entwickelt wurde und auf der neuesten MEMS-Inerzmessplattform des Unternehmens basiert.Es liefert den horizontalen Azimutwinkel und die Winkelgeschwindigkeit des Objekts in Echtzeit durch die Durchführung dynamischer Einstellung Algorithmus auf die Winkelgeschwindigkeit des GyroskopsDas Produkt integriert den patentierten Trägheitsnavigationsalgorithmus von RION.Die kurzfristige Drift des Gyroskops kann so weit wie möglich gelöst werden.

Der Azimutwinkel dieses Produkts verfügt über eine Speicherfunktion zum Abschalten von Strom und eignet sich für Hochspannungs-Rotationsschalterwinkelanzeigen in 5G-Antennenüberwachung, Außenwerbetafeln,und andere Industriezweige.

TL735G	Parameter
Azimutmessachse	Z-Achsen Azimutwinkel ± 180°
Erfassungsbandbreite	> 100 Hz
Auflösung im Azimut	00,01°
Azimutgenauigkeit	< 0,5°
Nichtlinear	00,1% der FS
Genauigkeit der Tonhöhe	0.1° RMS
Rollgenauigkeit	Dynamische 0,5°, statische 0,1° RMS
Auflösung der Neigung	00,01°
Neigungsbereich	Rollen ± 180o, Neigung ± 90o
Gyroglyphiewinkelgeschwindigkeit	± 125 °/s (andere Winkelraten können angepasst werden)
Beschleunigungsbereich	± 2 g
Beschleunigung Auflösung	0.1°
Beschleunigungsgenauigkeit	0.5 mg
Standarddatenausgabeart	Eulerwinkel
Standardeinstellungsbereich für die Azimutmessung (Daten-Ausgabe ist Euler-Winkel)	± 180°
Startzeit	5 s (stationär) Vibration < 10 mg
Eingangsspannung	9~36V, Standard +24VDC, 12mA
Strom	40 mA
Betriebstemperatur	-40 °C ~ +85 °C
Lagertemperatur	-40 °C bis +125 °C
Vibrationen	5 g bis 10 g
Wirkung	200 g pk, 2 ms, 1⁄2 Sinus
Lebensdauer	10 Jahre
Startzeit	5 bis 6 Sekunden stehen bleiben (Beschleunigung < 0,01 g)
Höchstmengen der Probenahme	100 Mal/Sekunde
Serielle Kommunikationsrate	Standardeinstellung 9600 baud
Ausgangssignal	RS485
MTBF	≥ 50000 Stunden/Zeit
Isolierwiderstand	≥ 100 Megohm
Aufprallfestigkeit	100 g@11 ms, 3 Achsrichtung (Halbseite)
Antivibration	10 gms, 10 ‰ 1000 Hz
Wasserdichte Ebene	IP67
Kabel	Standardkabel mit einer Länge von 1 m
Gewicht	35 g (ohne Kabel)

▶ Installation

100Hz-Gyrovinkel-Azimuth-Sensor für die Antennenanpassung des Fahrzeugs 5G 0

100Hz-Gyrovinkel-Azimuth-Sensor für die Antennenanpassung des Fahrzeugs 5G 1

▶ ELEKTRISCHE Verbindung des Produktes

Farbfunktion

Schwarz

Weiß

Grün

Rot

Schirmdraht

GND

RS485 ((D+)

RS485(D-)

Vcc 936V

Positiver Pol

Verbot der Anwendung
