Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKF392-RS232
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stücke
Preis: $235.00/Pieces
Verpackung Informationen: Kartone
Lieferzeit: 7 Tage für Probe
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000 PC/Monat
Theorie: |
MEMS |
Marke: |
Beschleunigungssensor |
Ausgabeart: |
RS232, RS485 oder TTL |
Typ der Montage: |
Standard, magnetisch |
Messbereich: |
maximal +/-40G |
Technologie: |
MEMS |
Funktion: |
Erschütterungsprüfung |
Beschleunigungs-Strecke: |
maximaler Bereich +/-40G |
Spannung - Input: |
DC9-36V |
Ausgang des Beschleunigungsmessers: |
RS232, RS485, TTL |
Stromversorgung: |
9 bis 36 V |
Anti-Auswirkung: |
2000g |
Betriebstemperatur: |
-40°C | +85°C |
Speicher-Temperatur: |
-55 °C ~ +100 °C |
Größe: |
L34.4*W34.4*H38mm |
Gewicht: |
73.5g |
Messbereich: |
Bei der Verwendung von Zylindersäulen sind die folgenden Bedingungen einzuhalten: |
Auflösung/Schwelle (@ 1Hz): |
< 1 mg (max) |
Bandbreite (3Db)): |
1000 Hz |
Gebrauch: |
SCHWINGUNGSSENSOR |
Ausgabe: |
Digital-Sensor |
Schnittstelle: |
Digitale |
Theorie: |
MEMS |
Marke: |
Beschleunigungssensor |
Ausgabeart: |
RS232, RS485 oder TTL |
Typ der Montage: |
Standard, magnetisch |
Messbereich: |
maximal +/-40G |
Technologie: |
MEMS |
Funktion: |
Erschütterungsprüfung |
Beschleunigungs-Strecke: |
maximaler Bereich +/-40G |
Spannung - Input: |
DC9-36V |
Ausgang des Beschleunigungsmessers: |
RS232, RS485, TTL |
Stromversorgung: |
9 bis 36 V |
Anti-Auswirkung: |
2000g |
Betriebstemperatur: |
-40°C | +85°C |
Speicher-Temperatur: |
-55 °C ~ +100 °C |
Größe: |
L34.4*W34.4*H38mm |
Gewicht: |
73.5g |
Messbereich: |
Bei der Verwendung von Zylindersäulen sind die folgenden Bedingungen einzuhalten: |
Auflösung/Schwelle (@ 1Hz): |
< 1 mg (max) |
Bandbreite (3Db)): |
1000 Hz |
Gebrauch: |
SCHWINGUNGSSENSOR |
Ausgabe: |
Digital-Sensor |
Schnittstelle: |
Digitale |

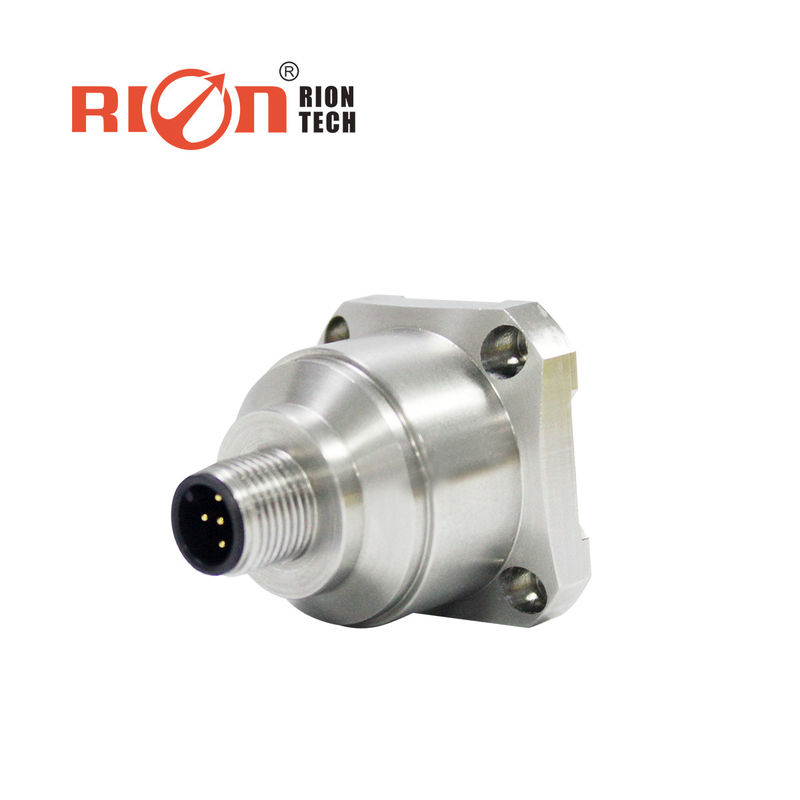

RS485 AKF392 3-Achsen-Mems-Beschleuniger mit Frequenzantwort von 5,5 Khz MEMS-basiertes Beschleuniger
● Aufzeichnung von Unfällen, Überwachung und Vorhersage von Müdigkeit
● Windenergieerzeugung
● Niedrigfrequente Vibrationen und automatische Überwachung
● Fahrzeug
● Großmaschinen, Motoren
● Armamentarium
● Brücke
● Straßenrollen
|
Reichweite
|
±2
|
±4
|
±8
|
± 10
|
± 20
|
± 40
|
g
|
||||||
|
Abweichungskalibration
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
mg/kg
|
||||||
|
Messung der Achse
|
X, Y, Z
|
X, Y, Z
|
X, Y, Z
|
X, Y, Z
|
X, Y, Z
|
X, Y, Z
|
Achse
|
||||||
|
Wiederholbarkeit der An/Aus-Leistung
|
< 2
|
< 2
|
< 2
|
< 2
|
< 2
|
< 2
|
mg (max)
|
||||||
|
Abweichungstemperaturkoeffizient
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
0.01
|
%/°C
(typischer Wert)
|
||||||
|
Auflösung/Schwellenwert (@ 1Hz)
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
< 1
|
mg (max)
|
||||||
|
Nichtlinearität
|
< 05
|
< 08
|
< 1
|
< 1
|
< 1
|
< 1
|
% FS (max)
|
||||||
|
Frequenzantwort
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
KHz
|
||||||
|
Bandbreite (3Db)
|
500
|
500
|
500
|
500
|
500
|
500
|
Hz
|
||||||
|
Empfindlichkeit gegenüber der Querschnittsachse
|
1
|
1
|
1
|
2
|
2
|
2
|
%
|
||||||
|
Empfindlichkeit gegenüber seitlichen Schwingungen
|
1
|
1
|
2
|
5
|
5
|
5
|
%
|
||||||
|
Resonanzfrequenz
|
2.4
|
2.4
|
2.4
|
5.5
|
5.5
|
5.5
|
KHz
|
||||||
|
Geräuschdichte
|
21
|
21
|
21
|
86.6
|
86.6
|
86.6
|
Bei der Prüfung der Qualität
|
||||||
|
0g Ausgang 2,5 V
|
< 001
|
< 001
|
< 001
|
< 0008
|
< 0008
|
< 0008
|
mV
|
||||||
|
Ausgangsrate
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
|
|
|
|
|
|
|
||||||
|
Ausgabeoberfläche
|
Das System ist in der Lage, die Daten zu verarbeiten.
|
|
|
|
|
|
|
||||||
|
Protokoll
|
Rion-Standardprotokoll und Modbus-Rtu-Protokoll
|
|
|
|
|
|
|
||||||
|
Zuverlässig
|
MIL-HDBK-217, Stufe 2
|
|
|
|
|
|
|
||||||
|
Stoßbeständigkeit
|
100 g @ 11 ms, triaxal und identisch (Halb Sinuswelle)
|
|
|
|
|
|
|
||||||
|
Wiederherstellung
|
<1ms ((1000g, 1/2 Sin 1ms,Schockwirkung auf der i-Achse)
|
|
|
|
|
|
|
||||||
|
Vibrationen
|
20 g Rms, 20~2000 Hz (Zufallsgeräusche, o, p, i pro Achse für 30 Minuten
|
|
|
|
|
|
|
||||||
|
Zuverlässig
|
MIL-HDBK-217, Stufe 2
|
|
|
|
|
|
|
||||||
|
Stoßbeständigkeit
|
100 g @ 11 ms, triaxal und identisch (Halb Sinuswelle)
|
|
|
|
|
|
|
||||||
|
Eingang ((Vdd_Vss)
|
9 bis 36 VDC
|
|
|
|
|
|
|
||||||
|
Wiederherstellung
|
<1ms ((1000g, 1/2 Sin 1ms,Schockwirkung auf der i-Achse)
|
|
|
|
|
|
|
||||||
|
Vibrationen
|
20 g Rms, 20~2000 Hz (Zufallsgeräusche, o, p, i pro Achse für 30 Minuten)
|
|
|
|
|
|
|
||||||
|
Aktueller Verbrauch
|
< 60mA @ 12 VDC
|
|
|
|
|
|
|
||||||
|
Anschluss
|
Industrie-Standard-M12-Anschluss
|
|
|
|
|
|
|
||||||
|
Gewicht
|
73.5g
|
|
|
|
|
|
|
||||||
|
Abmessung
|
34.3*34.3*38.5mm
|
|
|
|
|
|
|
||||||
