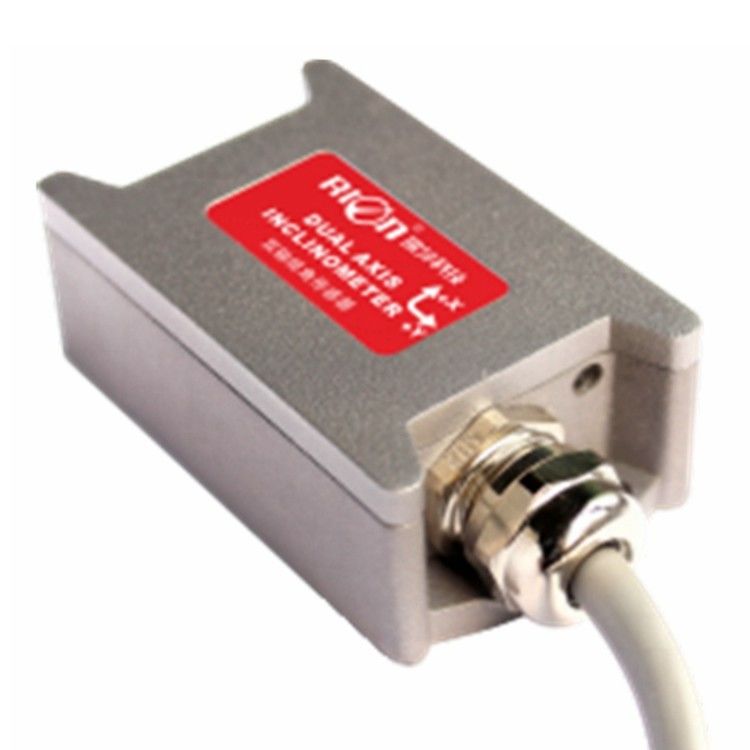

MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE, ISO

Modellnummer: MDA426-232

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 50 Stücke

Preis: $30.00 - $35.00/Pieces

Verpackung Informationen: KARTON

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 1000 pro Monat

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

Bohrungsrion Inklinationskompaß

,

elektromagnetischer rion Antiinklinationskompaß

,

Neigungs-Sensor-Inklinationskompaß 9V

Verwendung:
Magnetischer Sensor
Theorie:
Induktanz-Sensor
Ausgabe:
Digitaler Sensor
Produktname:
Dynamisch-statisches Dual-Mode-Inklinometer
Messende Achse:
X/Y
Stromversorgung:
DC 9~36V
Messbereich:
±1° bis ±90°
Ausgabe:
Modbus
statische Genauigkeit:
0,02
Dynamische Genauigkeit:
0,3
Anti-Vibrations:
> 2000 g
Schutzklasse:
IP67
Größe:
72.62*42*23,1 mm
Hafen:
Shenzhen
Verwendung:
Magnetischer Sensor
Theorie:
Induktanz-Sensor
Ausgabe:
Digitaler Sensor
Produktname:
Dynamisch-statisches Dual-Mode-Inklinometer
Messende Achse:
X/Y
Stromversorgung:
DC 9~36V
Messbereich:
±1° bis ±90°
Ausgabe:
Modbus
statische Genauigkeit:
0,02
Dynamische Genauigkeit:
0,3
Anti-Vibrations:
> 2000 g
Schutzklasse:
IP67
Größe:
72.62*42*23,1 mm
Hafen:
Shenzhen
Beschreibung
MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor

MDA426T Dynamischer kostengünstiger Bohrsensor / Neigungssensor CHINA

MDA416T/MDA426T Digitaler dynamischer Neigungssensor mit zwei Achsen


Beschreibung
Die Serie MDA416T/MDA426T ist eine neue Generation von digitalen MEMS-Neigungssensoren in kleinem Volumen von RION. Sie verfügt über eine Zwei-Kanal-Erdanziehungseinheit, die durch Messung der statischen Gravitationsbeschleunigung in einen Neigungswinkel umgewandelt wird. Dadurch kann der Neigungs- und Kippwinkel des Sensors relativ zur horizontalen Ebene gemessen werden. Die Ausgangsmodi RS232 und RS485 sind optional erhältlich. Aufgrund des integrierten MCU-Steuerungssystems wird die Linearität des Sensorausgangs quadratisch angepasst, was die Genauigkeit des Analogtyps aufgrund unzureichender Korrektur kompensiert.

Dieses Produkt verwendet eine berührungslose Messung der Originalmenge, die den aktuellen Neigungswinkel in Echtzeit ausgeben kann. Es ist einfach zu bedienen und erfordert keine Abfrage der relativen Änderung zweier Oberflächen. Dieses Produkt eignet sich für statische und dynamische Messungen. Es ist eine ideale Wahl für die industrielle Automatisierungssteuerung und die Messung der Plattformenthaltung. Es verfügt über eine starke Beständigkeit gegen externe elektromagnetische Störungen und kann für den Langzeiteinsatz in rauen Industrieumgebungen angepasst werden.



Merkmal


● Dynamische biaxiale Neigungsmessung
● Bereich: ±30°
● Statische Genauigkeit: ±0,3°
● DC 9~36V Stromversorgung
● Arbeitstemperatur. -40~+85℃
● Auflösung 0,01°
● IP67
● Vibrationsfestigkeit >2000g
● Direkte Anschlussleitung

● Größe: L61×B35×H21mm

Anwendung
● Satellitenantennen-Sternsucher

● Schienenfahrzeug-Überwachung
● Neigungswinkelmessung von Hochbaugeräten

● Ölbohranlagen
● Radarerkennung von Fahrzeugplattformen

● Navigation für Bohrposturen unter Tage

● Winkelrichtungsbasierte Messung

● Erkennung der Haltung von Satellitenkommunikationsfahrzeugen

● Schildrohr-Pressanwendung
● Messung der Haltung von Schiffen für die Navigation

● Neigungsüberwachung von geologischen Geräten


Technische Daten:

Parameter
Bedingungen
MCA426M-30
Einheit
Messbereich

±30
°
Messachse

X/Y

Auflösung

0,1
°
Statische Genauigkeit
@25℃
± 0,3
°
Dynamische Genauigkeit
@25℃
± 0,8
°
Nullpunkttemperaturkoeffizient
-40~85℃
±0,01
°/℃
Empfindlichkeitstemperaturkoeffizient
-40~85℃
≤100
ppm/℃
Einschaltzeit

1
S
Reaktionszeit

0,05
s
Ausgangssignal
RS232,RS485

EMV
Nach EN61000 und GBT17626

MTBF
≥50000 Stunden/Zyklen

Isolationswiderstand
≥100M

Stoßfestigkeit
100g@11ms,3 Zyklen/Achse (halbe Sinuswelle))

Vibrationsfestigkeit
10grms,10~1000Hz

Schutzglas
IP67

Kabel
Standard 1M Länge, verschleißfest, fettbeständig, breite Temperatur, geschirmte Kabel 4*0,4mm2

Gewicht
120g (ohne Kabel)

*Diese technischen Daten listen nur ± 30°, Serie als Referenz, andere Messbereiche entnehmen Sie bitte den angrenzenden Parametern.


Bestellinformationen:

MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor
Detaillierte Bilder
MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor
MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor

Mechanische Parameter

● Anschlüsse: 1m Anschlusskabel (kundenspezifisch)

● Schutzglas: IP67

● Gehäusematerial: Aluminiumlegierung, sandgestrahlt, Oxidation

● Montage: 3*M4 Schrauben




GRÖSSE:
MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor

Installation.

Horizontale Installation: parallel zwischen zwei Oberflächen:

Hinweis: Die horizontale Installation ist die Standardeinstellung ab Werk. Wenn eine vertikale Installation erforderlich ist, bestätigen Sie dies bitte
mit dem Vertrieb.

MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor
MDA416T/MDA426T Anti-elektromagnetische Bohrungs-Rion-Inklinometer DC 9V Neigungssensor
