HDA446T DIGITALER Ausgang DYNAMIC TILT SENSOR RS485/RS232/TTL Ausgangssignal

Name: HDA446T DIGITALER Ausgang DYNAMIC TILT SENSOR RS485/RS232/TTL Ausgangssignal
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436VL-232
Price: 70.00 USD
Availability: InStock

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE, ISO

Modellnummer: HDA436VL-232

Dokument: HDA446T DIGITAL OUTPUT DYNA...OR.pdf

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Stück

Preis: $70.00/Pieces

Verpackung Informationen: Ausgestopft

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 5000/Monat

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:

Maßachse:	X Achse der Achse der Achse/Y/Z	Versorgungsspannung:	9~36v
Betriebstemperatur:	-40 °C ~ +85 °C	Ausgangssignal:	Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Startzeit des Einsatzes:	≤ 3,5 Sekunden	Reaktionszeit:	0.01S
MTBF:	≥ 98000 Stunden / Stunde	Isolierwiderstand:	≥ 100 Megohm

Maßachse:	X Achse der Achse der Achse/Y/Z
Versorgungsspannung:	9~36v
Betriebstemperatur:	-40 °C ~ +85 °C
Ausgangssignal:	Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Startzeit des Einsatzes:	≤ 3,5 Sekunden
Reaktionszeit:	0.01S
MTBF:	≥ 98000 Stunden / Stunde
Isolierwiderstand:	≥ 100 Megohm

Beschreibung

HDA446T DIGITALER Ausgang DYNAMIC TILT SENSOR RS485/RS232/TTL Ausgangssignal

HDA446T DIGITALER AUSGANG DYNAMISCHER NEIGUNGSSENSOR RS485/RS232/TTL Ausgangssignal

Produktattribute

Attribut	Wert
Messachse	X-Achse / Y-Achse / Z-Achse
Versorgungsspannung	9~36V
Betriebstemperatur	-40°C ~ +85°C
Ausgangssignal	RS485/RS232/TTL
Einschaltzeit	≤3.5S
Reaktionszeit	0.01S
MTBF	≥ 98000 Stunden / Zeit
Isolationswiderstand	≥100 Megohm

Hauptmerkmale

Bereich (Rollwinkel ±180°, Nickwinkel ±90°, Azimutwinkel ±180°)

Roll&Pitch Dynamische Genauigkeit: ± 0.1°

Statische Genauigkeit: ± 0.05°

RS485/232/TTL-Ausgang Optional

DC 9~36V Weitbereichsspannungseingang

Weitbereichstemperaturbetrieb -40~+85℃

IP67/IP68 Schutzart Optional

Anwendungsbereiche

Hochvibrations-Schlaggeräte

Eisenbahnlokomotivenüberwachung

Satellitenkommunikationsfahrzeug-Lagenerkennung

Schildrohrvortriebsanwendung

Geologische Geräte-Neigungsüberwachung

Unterirdische Bohrgerät-Lagennavigation

Schiffsnavigationslagemessung

Orientierungsmessung basierend auf Neigungswinkel

Ölbohrgeräte

Verschiedene Maschinenbau-Neigungsmessungen

Produktbeschreibung

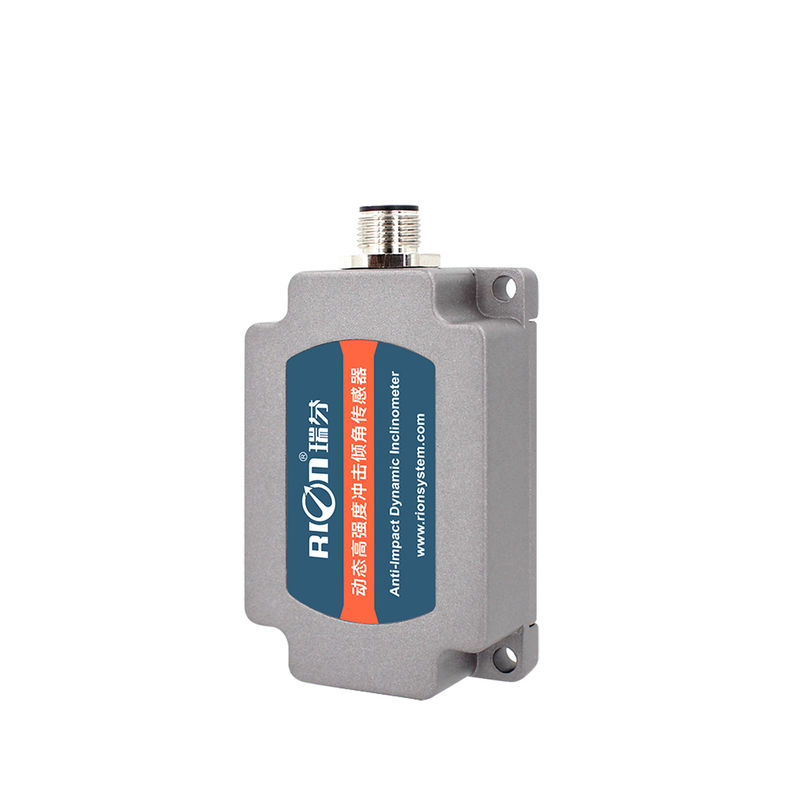

HDA446T ist eine neue Generation digitaler MEMS-Dynamik-Neigungssensoren. Er kann die Lagewerte (Roll, Nick und Azimut) eines sich bewegenden Trägers messen und eignet sich für Neigungswinkelmessungen unter Bewegung oder Vibration.

HDA446T verfügt über einen integrierten hochpräzisen Beschleunigungs- und Gyrosensor und integriert den Kalman-Filter-Algorithmus, der die Echtzeit-Bewegungsdaten des Trägers unter Bewegung oder Vibration messen kann. Die Signalausgabemodi wie RS485 / RS232 / TTL sind optional, und die Skalierbarkeit ist stark.

Dieses Produkt verwendet ein berührungsloses Messprinzip, das die aktuelle Lage und Neigung in Echtzeit ausgeben kann. Es ist einfach zu bedienen und muss die relativen Änderungen der beiden Oberflächen nicht abrufen.

Intern integrierte hochpräzise AD- und hochpräzise Gyroeinheiten zur Echtzeitkompensation von Nichtlinearität, orthogonaler Kopplung, Temperaturdrift und Zentrifugalbeschleunigung; eliminiert weitgehend Zentrifugalfehler, die durch Bewegungsbeschleunigungsstörungen verursacht werden, verbessert die dynamische Messgenauigkeit des Produkts; passt sich langfristigen komplexen Bewegungen an und arbeitet an Orten und in rauen Umgebungen.

Das Produkt ist ein dynamischer und statischer Dual-Mode-Messsensor mit starker Beständigkeit gegen externe elektromagnetische Störungen. Es eignet sich für alle Arten von groß angelegten und hochfesten Schock- und Vibrationsumgebungen und ist eine ideale Wahl für die industrielle Automatisierungskontrolle und die Messung der Lage.

Technische Daten

HDA446T
Messbereich	-	Roll±180°, Nick±90°, Azimut±180° (Anfangswert bei Stromausfall ist 0°)
Messachse	-	X-Achse / Y-Achse / Z-Achse
Roll&Pitch Statische Genauigkeit¹⁾	@25℃	± 0.05°
Roll&Pitch Dynamische Genauigkeit (rms)	@25℃	± 0.1°
Gyro-Bereich	-	±300°/s
Nullpunktstabilität (10s Glatt)	-	8.5°/h
Winkel-Zufallswanderungskoeffizient (Allan)	-	0.25°/sqrt(h)
Beschleunigungsbereich	-	±4g/±16g Einstellbar
Bias-Stabilität (10s Mittelwert)	-	0.02mg
Bias-Instabilität (Allan)	-	0.005mg
Geschwindigkeits-Zufallswanderungskoeffizient (Allan)	-	0.005m/s/sqrt(h)
Nullpunkt-Temperaturkoeffizient²⁾	-40～85℃	±0.01°/℃
Empfindlichkeits-Temperaturkoeffizient³⁾	-40～85℃	≤100ppm/℃
Einschaltzeit	≤3.5S
Reaktionszeit	0.01S
Ausgangssignal	RS485/RS232/TTL
Elektromagnetische Verträglichkeit	Gemäß EN61000 und GBT17626
MTBF	≥98000 Stunden / Zeit
Isolationswiderstand	≥100 Megohm
Schlagfestigkeit	100g @ 11ms, 3 axiale Richtung (halbe Sinuswelle)
Vibrationsfestigkeit	10grms/10～1000Hz
Wasserdichtigkeitsgrad	Standard IP67, optional IP68 und korrosionsbeständiger IP68-Schutz
Kabel	Standard 2-Meter-M12-Luftfahrtstecker mit PVC-geschirmtem Kabel, Drahtgewicht ≤ 120g
Gewicht	≤165g (Ohne Kabel)

¹⁾Genauigkeit: bezieht sich auf die quadratische Mittelwertdifferenz zwischen dem gemessenen und dem tatsächlichen Winkelwert durch mehrere Messungen (>16 Mal) bei normaler Temperatur.
²⁾Nullpunkt-Temperaturdriftkoeffizient: die Änderungsrate des Anzeigewerts relativ zur Normaltemperatur innerhalb des Nennbetriebstemperaturbereichs des Sensors bei Null Grad.
³⁾Empfindlichkeits-Temperaturdriftkoeffizient: Die prozentuale Änderungsrate mit der Temperatur der Vollausschlagsanzeige relativ zur Vollausschlagsanzeige bei Raumtemperatur des Sensors in seinem Nennbetriebstemperaturbereich.
