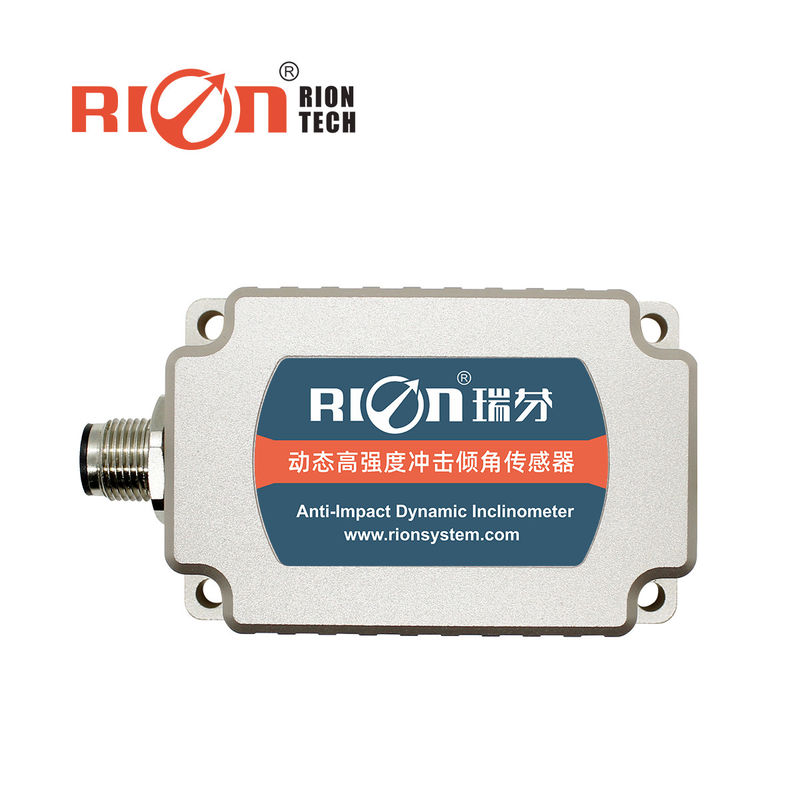

HDA436T Digitale dynamische Neigungssensor für dynamische Maschinen
▶ Schlüsselmerkmale
★ Reichweite (Rollwinkel ±180°, Schrägwinkel ±90°, Azimutwinkel ±180°)
★ Dynamische Genauigkeit: ± 0,1°
★ Statische Genauigkeit: ± 0,05°
★ DC 9~6V Breitspannungseingang
★ Betrieb bei breiter Temperatur -40~+ 85°C
★ IP67/IP68 Schutzniveau Optional
▶ Produktanwendung
★ Schottergeräte mit hohem Schwingungseffekt
★ Überwachung der Bahnlokomotive
★ Satellitenkommunikation Fahrzeugstellungserkennung
★ Anwendungen für Schildrohrverstärkung
★ Anwendungen für Schildrohrverstärkung
★ Überwachung der Neigung geologischer Geräte
★ Untertagebohranlage-Navigation
★ Messung der Schiffsnavigationslage
▶Produktbeschreibung
HDA436T/HDA437T Eine neue Generation von digitalen MEMS-dynamischen Neigungssensoren, die von RION Technology eingeführt wurden. Sie können die Haltungsparameter (Roll, Tonhöhe und Azimut) eines sich bewegenden Trägers messen,mit einer Breite von mehr als 20 mm,.HDA436T verfügt über einen eingebauten hochpräzisen Beschleunigungs- und Gyrosensor und integriert den Kalman-Filteralgorithmus, der die Bewegungsdaten des Trägers in Echtzeit unter Bewegung oder Vibration messen kann.Die Signal-Ausgabe-Modi wie RS485 / RS232 / TTL sind optional, und die Skalierbarkeit ist stark.
Dieses Produkt verwendet das berührungslose Messprinzip, das die aktuelle Haltung und Neigung in Echtzeit anzeigt.Es ist einfach zu bedienen und muss nicht die relativen Veränderungen der beiden Oberflächen abrufen.intern integrierte hochpräzise AD- und hochpräzise Gyrogeräte zur Kompensation von nichtlinearer, orthogonaler Kopplung, Temperaturverschiebung und Zentrifugalbeschleunigung in Echtzeit;Verringern Sie in hohem Maße die Zentrifugalfehler, die durch Bewegungsbeschleunigungsstörungen verursacht werden, die Messgenauigkeit der Produktdynamik verbessern; sich an langfristige, komplexe Bewegungen anpassenDas Produkt ist ein dynamischer und statischer Dual-Mode-Messsensor mit starker Widerstandsfähigkeit gegen externe elektromagnetische Störungen.Es eignet sich für alle Arten von großen und starken Stoß- und Vibrations-Industrieumgebungen und ist eine ideale Wahl für die Steuerung und Messung der Haltung in der industriellen Automatisierung.
▶Die Angabe der Angabe ist in Anhang I zu entnehmen.
| HDA436T |
Zustand |
INDEX |
| Messbereich |
- |
Rollen ±180°, Neigung ±90°, Azimut ±180°
(Anfänglicher Wert bei Auslöschung 0°)
|
| Messachse |
- |
X-Achse / Y-Achse / Z-Achse |
| Entschließung |
- |
00,01° |
| Statische Genauigkeit |
@ 25°C |
± 0,05° |
| Dynamische Genauigkeit (RMS) |
@ 25°C |
± 0,1° |
| Gyrosysteme |
Bereich |
- |
± 250°/s |
| Null Verzerrungsstabilität (Mittelwert von 10 s) |
- |
80,5°/h |
| Null Bias Instabilität |
- |
40,5°/h |
| Winkel zufälliger Gangkoeffizient |
- |
0.25°/qrt (h) |
| Beschleunigung |
Bereich |
- |
± 8 g |
| Biasstabilität (mittlerer Wert von 10) |
- |
00,02 mg |
| Unsicherheit der Verzerrung |
- |
00,005 mg |
| Geschwindigkeit zufälliger Gangkoeffizient |
- |
0.005m/s/sqrt(h) |
| Nullpunkttemperaturkoeffizient |
-40°C bis 85°C |
± 0,01°/°C |
| Temperaturkoeffizient der Empfindlichkeit |
-40°C bis 85°C |
≤ 100 ppm/°C |
|
Startzeit des Einsatzes
|
1S |
| Reaktionszeit |
0.01S |
| Ausgangssignal |
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
| Elektromagnetische Kompatibilität |
Nach EN61000 und GBT17626 |
| MTBF |
≥ 98000 Stunden / Stunde |
| Isolierwiderstand |
≥ 100 Megohm |
| Aufprallfestigkeit |
100 g @ 11 ms,3 Achsrichtung (halbsinusoid) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz |
| Wasserdichte Ebene |
Standardkonfiguration: IP67
Wahlkonfiguration: IP68 oder IP68 mit Korrosionskabel
|
| Kabel |
Standard ohne Verdrahtung, optionale 2 m M12 Flugstecker mit PVC-kabelfreiem Kabel |
| Gewicht |
≤ 165 g (ohne Kabel)
|
