Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: Die in Absatz 1 genannten Angaben sind zu beachten.
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: Verhandelbar
Verpackung Informationen: 1 Stück pro Schachtel, 100 Stück pro Tonne
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 500/Monat
Produktbezeichnung: |
Neigungssensor für Neigungssensor |
Maß-Strecke: |
+/- 60° |
Schnittstelle: |
RS422, RS485, CAN2.0 |
Stromversorgung: |
DC9-36V |
Nulltempkoeffizient: |
00,0002°C |
Entschließung: |
0.0005 Grad |
Produktbezeichnung: |
Neigungssensor für Neigungssensor |
Maß-Strecke: |
+/- 60° |
Schnittstelle: |
RS422, RS485, CAN2.0 |
Stromversorgung: |
DC9-36V |
Nulltempkoeffizient: |
00,0002°C |
Entschließung: |
0.0005 Grad |

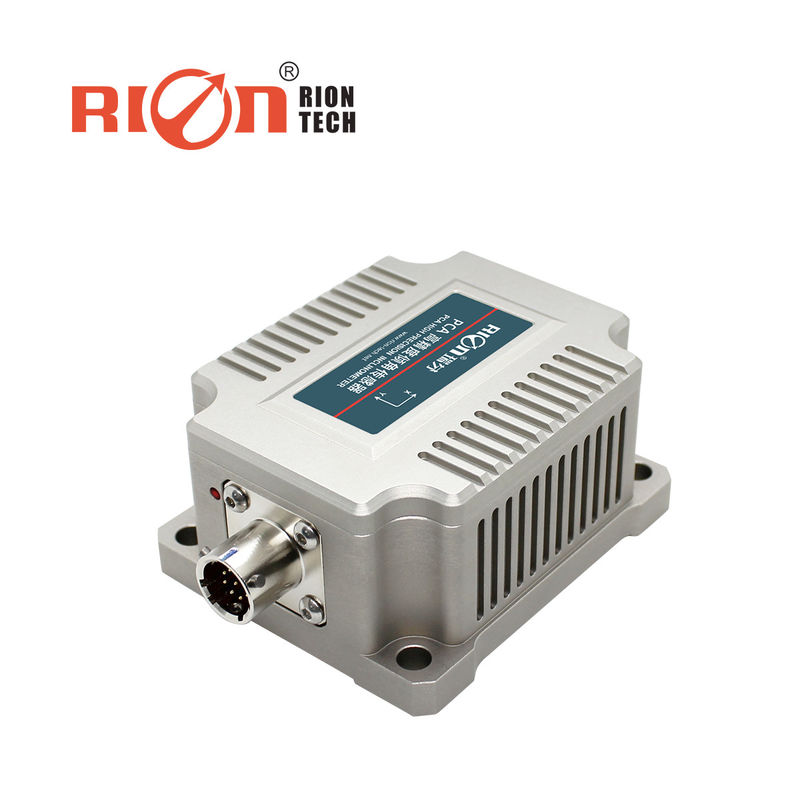

PCA826 Hochgenaue Neigungssensor VibrationTilt Sensor für die Ausrichtung von Maschinenfahrzeugen
▶ Einleitung
PCA826T kann die Vibration von 0,5 ~ 20Hz messen
Es Ausgangsoberfläche RS485, RS422, RS232 optional. Die berührungslose Installation macht PCA826T einfach zu installieren oder zu integrieren.starke Stoß- und Schwingungsbeständigkeit, weit verbreitet in Fahrzeugen für die Verarbeitung von Satellitenkommunikationssystemen, Radarantennen usw.
▶ Hauptmerkmale
★ Biaksialer Neigungswinkel
★ Reichweite ±1±60° optional
★ Horizontale/vertikale Option
★ Gleichspannungs-Eingang mit 936 V Breitspannung
★ Betrieb bei großer Temperatur -40°C+85°C
★ Auflösung 0,0005°
★ Größe: L82×W70×H42mm
★ Ausgangsmodus CAN2.0A
▶ Verwendung für
★ Überwachung der Windenergie
★ Überwachung von Brücken und Staudämmen
★ Überwachung alter Gebäude
★ Überwachung der Hochgeschwindigkeitsbahn
★ Boden-Satellitenkommunikationsfahrzeuge
★ Eisenbahnspurliner und Spurnivellierung
★ Satellitenkommunikationsfahrzeug
★ Überwachung der Neigung geologischer Geräte
★ Ausgleich der Maschinenfahrzeuge
▶ Vorsichtsmaßnahmen bei der Installation
Bitte installieren Sie den Neigungssensor nach der richtigen Methode. Eine falsche Installation führt zu Messfehlern. Achten Sie besonders auf eine "Oberfläche" und zwei "Linien":
1) Die Montagefläche des Sensors und die zu messende Fläche müssen fest, flach und stabil befestigt sein.
2) Die Achse des Sensors und die zu messende Achse müssen parallel liegen und so weit wie möglich keinen Winkel zwischen den beiden Achsen haben.
PCA826T | Zustand | Parameter | Einheit | |||
Messbereich | ± 5 | ± 10 | ± 30 | ± 60 | - Nein. | |
Messachse | XY | XY | XY | XY | ||
Entschließung | 0.0005 | 0.0005 | 0.0005 | 0.0005 | - Nein. | |
Messgenauigkeit | @ 25°C | 0.001 | 0.002 | 0.003 | 0.005 | - Nein. |
Langfristige Stabilität | 0.02 | 0.02 | 0.03 | 0.04 | - Nein. | |
Nulltemperaturkoeffizient | -40°C bis 85°C | 0.0002 | 0.0002 | 0.0002 | 0.0002 | °/°C |
Temperaturkoeffizient der Empfindlichkeit | -40°C bis 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C |
Kraft in der Zeit | < 04 | < 04 | < 04 | < 04 | S | |
Reaktionsfrequenz | 0.04 | 0.04 | 0.04 | 0.04 | S | |
Ausgangsrate | 5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. | |||||
Ausgangssignal | RS485/RS422 auf Wunsch | |||||
EMV | Nach EN61000 und GBT17626 | |||||
MTBF | ≥ 50000 Stunden/Zeit | |||||
Isolierwiderstand | ≥ 100 MΩ | |||||
Stoßfest | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |||||
Antivibration | 10 gms, 10 ‰ 1000 Hz | |||||
Schutzgrad | IP67 | |||||
Kabel | Standardkonfiguration 1 Meter, verschleißfest, bei großer Temperatur, abgeschirmtes Kabel, mm Luftfahrtanschluss | |||||
Gewicht | 385 g (ohne Kabel) |
Definition der CAN-Verkabelung (Verkabelung mit 7 Kernstücken)
Funktion der Linienfarbe | PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 |
DC9~36V | GND | Kann_L | Kann_H | Signalgrund | Verwendung in der Fabrik | Verwendung in der Fabrik |
