Produktdetails
Herkunftsort: Guangdong, China
Markenname: Rion
Zertifizierung: CE, ISO
Modellnummer: TL720D
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $60.00/Pieces >=1 Pieces
Verpackung Informationen: 1pcs/box mit Schwamminnere, 100pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000-teilig/Stücke pro Monat
Gebrauch: |
Selbstfahren des landwirtschaftlichen Fahrzeugs |
Bandbreite: |
>100Hz |
Entschließung: |
0.01° |
Nichtlinear: |
0,1% von Rumpfstation |
Kreiselkompass-Strecke: |
250°/s |
Beschleunigungsmesser-Strecke: |
±4g |
Anschluss: |
RS232/RS485, CAN2.0 optional |
Stromversorgung: |
9~36v |
Gebrauch: |
Selbstfahren des landwirtschaftlichen Fahrzeugs |
Bandbreite: |
>100Hz |
Entschließung: |
0.01° |
Nichtlinear: |
0,1% von Rumpfstation |
Kreiselkompass-Strecke: |
250°/s |
Beschleunigungsmesser-Strecke: |
±4g |
Anschluss: |
RS232/RS485, CAN2.0 optional |
Stromversorgung: |
9~36v |

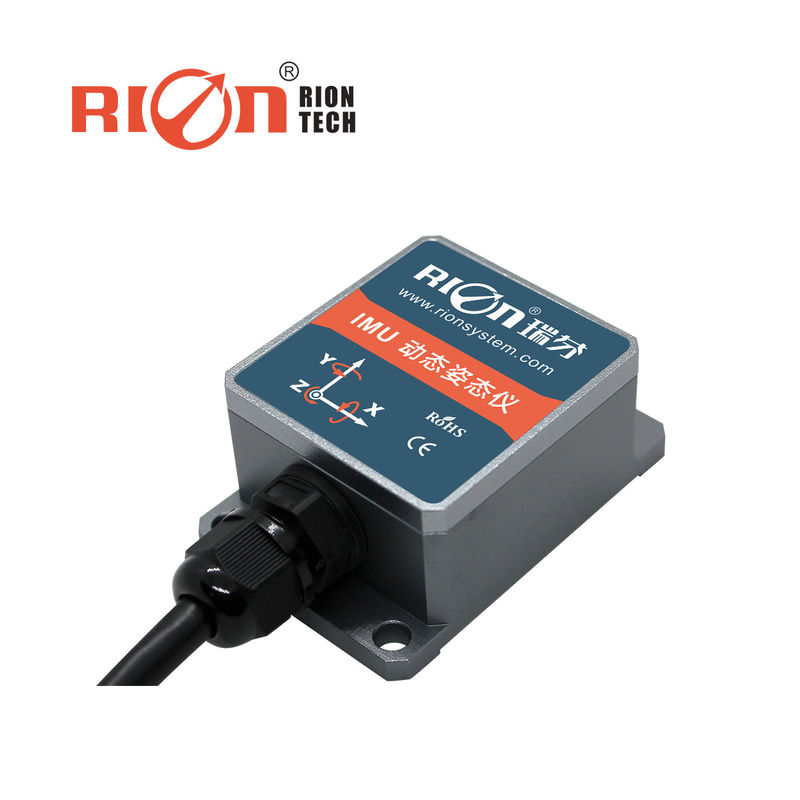

TL720D 36VDC Landwirtschaftsmaschine Gyroskop Kombination Erntegeräte IMU Sensor
▶ Generell beschrieben
TL720D ist ein von RION-TECH neu entwickelter, kleinvolumiger, dynamischer Haltungssensor, basierend auf der neuesten MEMS Inertialmessplattform.Mit Hilfe des dynamischen Einstellungsalgorithmus für die Winkelgeschwindigkeit des Gyroskops Das Produkt integriert den RION-TECH Patent Inertial Navigation Algorithmus, durch Modell der Einstellungswinkel-Datenfusion.Wir können das Problem der Kurzzeit-Drift so weit wie möglich lösen..
Dieses Produkt wird speziell für Roboterfahrzeuge, Fahrzeug-Azimuth-Orientierung, Haltungskontrolle und andere verwandte Anwendungen verwendet,Anstelle der traditionellen Roboterfahrzeuge fehlen die Magnetstangen, ohne die Notwendigkeit der Anordnung des Magnetstreifens, ist die notwendige Navigationskomponente für die nächste Generation von Roboterfahrzeugen automatische Verfolgung und Fahren.
▶ Schlüsselmerkmale
★ Ausgangswinkel des Azimuth
★ starke Schwingungsbeständigkeit
★ Leichtes Gewicht
★ Lange Lebensdauer, starke Stabilität
★ Kostengünstig
★ Alle in fester Form
★ Kompaktes und leichtes Design
★ RS232/RS485-Ausgang ist optional
▶ Anwendungen
★ AGV-Lkw
★ Fahrzeugnavigation
★ 3D virtuelle Realität
★ Plattformstabilität
★ Autoschutzsystem
★ Satellitenantennenausrüstung mit Turck
★ Industrielle Kontrolle
★ Roboter
| TL720D | Parameter | |
| Messbereich | Azimutwinkel (± 180°) | |
| Erfassungsbandbreite | > 100 Hz | |
| Entschließung | 00,01° | |
| Azimutgenauigkeit | < 0,1° | |
| Nichtlinear | 00,1% der FS | |
| Messbereich der Tonhöhe | ± 90° | |
| Genauigkeit der Messung des Schrägstandes | 0.25° 1σ | |
| Rollenmessbereich | ± 180° | |
| Genauigkeit der Rollenmessung | 0.25° 1σ | |
| Beschleunigungsmesser | Beschleunigungsbereich | ±4 g |
| Beschleunigte Ergebnisse | 0.001g | |
| Beschleuniger genauer | 5 mg | |
| Biasinstabilität (allan) | 00,05 mg | |
| Geschwindigkeitskoeffizient für den zufälligen Gang (allan) | 0.015m/s/qrt(h) | |
| Biasstabilität (durchschnittlich 10 s) | 0.15 mg | |
| Gyrosysteme | Gyroglyphie-Winkelgeschwindigkeitsbereich | ± 250°/s |
| Biasinstabilität (allan) | 5.0°/h | |
| Winkel zufälliger Gangkoeffizient (allan) | 0.30°/qrt ((h) | |
| Biasstabilität (durchschnittlicher Wert von 10 Sekunden) | 10°/h | |
| Startzeit | Anwendung von AGV: 5~6 s | |
| Anwendung der AGM: 1,5 s | ||
| Eingangsspannung | Die Leistung ist in der Regel von 5 VVDC bis 9 VVDC. | |
| Strom | 30 mA ((12V) | |
| Arbeitszeitnehmer. | -40 °C ~ +80 °C | |
| Lagertemperatur | -40 °C ~ +85 °C | |
| Vibrationen | 5 g bis 10 g | |
| Wirkung | 200 g pk, 2 ms, 1⁄2 Sinus | |
| Arbeitsleben | 10 Jahre | |
| Ausgangsrate | 5Hz~200Hz kann eingestellt werden | |
| Ausgangssignal | RS232 oder RS485 | |
| MTBF | ≥ 50000 Stunden/Zeiten | |
| Isolierwiderstand | ≥ 100 Megohm | |
| Aufprallfestigkeit | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |
| Antivibration | 10 gms, 10 ‰ 1000 Hz | |
| Schutz | IP67 | |
| Gewicht | ≤ 135 g (einschließlich 1-Meter-Standardkabel) | |
