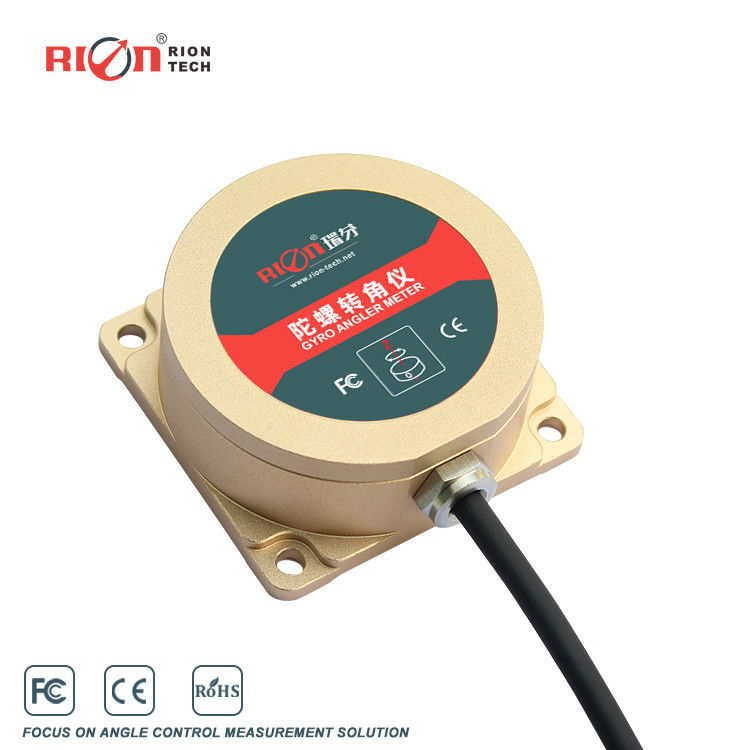

TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung

Produktdetails

Herkunftsort: Guangdong, China

Markenname: Rion

Zertifizierung: CE, ISO

Modellnummer: TL740

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $235/Pieces

Verpackung Informationen: 1pcs/box mit Schwamminnere, 100pcs/ctn

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 3000-teilig/Stücke pro Monat

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

Gyroskop-Sensor TL740D MEMS

,

neun Achse MEMS Gyroskop-Sensor

,

Gyroskop der Achse IP67 9

Spannung - Versorgung:
9 bis 36 V
Ausgabeart:
Digitale
Betriebstemperatur:
-40 ~ +85
Messbereich:
0-360
Schnittstelle:
Einheitliche Datenbank (RS-232/485)
Artikel:
Kreiselkompassüberschrifts-Sensor
Gewicht:
160g
Anschluss:
RS232/RS485
Stromversorgung:
9~36v
MTBF:
>50000 Stunden/Mal
Azimut-Genauigkeit:
0.1deg
Entschließung:
0.01deg
Spannung - Versorgung:
9 bis 36 V
Ausgabeart:
Digitale
Betriebstemperatur:
-40 ~ +85
Messbereich:
0-360
Schnittstelle:
Einheitliche Datenbank (RS-232/485)
Artikel:
Kreiselkompassüberschrifts-Sensor
Gewicht:
160g
Anschluss:
RS232/RS485
Stromversorgung:
9~36v
MTBF:
>50000 Stunden/Mal
Azimut-Genauigkeit:
0.1deg
Entschließung:
0.01deg
Beschreibung
TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung

TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung



Wesentliche Merkmale

  • Ausgangswinkel im Azimut
  • Starke Schwingungsbeständigkeit
  • Leichtgewicht
  • Lange Lebensdauer, starke Stabilität
  • Kostenwirksam
  • Vollmassiv
  • Kompaktes und leichtes Design
  • Ausgang RS232/RS485 ist optional
  • Stromversorgung DC9~36V



 TL740D ist das von RION-TECH neu entwickelte horizontale Azimut Gyrosensor auf Basis der neuesten MEMS-Inerzmessplattform, mit Hilfe des dynamischen Einstellungsalgorithmus für die Winkelgeschwindigkeit des Gyroskops,Es kann gleichzeitig den Azimutwinkel des Trägers ausgeben.Der Produktinnere integrierte RION-TECH Patent Trägheitsnavigations-Algorithmus kann durch das Modell der Haltung Winkel Datenfusion das Gyro kurzzeitige Drift-Problem so weit wie möglich lösen.

Dieses Produkt wird speziell für Roboterfahrzeuge, Fahrzeug-Azimuthorientierung, Haltungskontrolle und andere verwandte Anwendungen verwendet.Anstelle der traditionellen Roboterfahrzeuge fehlen die Magnetstangen, ohne die Notwendigkeit der Anordnung des Magnetstreifens, ist die notwendige Navigationskomponente für die nächste Generation von Roboterfahrzeugen automatische Verfolgung und Fahren.


TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung 1





Spezifikation
TL740D Parameter
Messbereich Asimuthwinkel (± 180°)
Erfassungsbandbreite > 100 Hz
Entschließung 00,01°
Azimutgenauigkeit < 0,1°/min
Positionsgenauigkeit < 2 mm/m (ausgehend von der Winkelgenauigkeit)
Nichtlinear 00,1% der FS
Höchstwinkelrate 150°/s
Beschleunigungsbereich ±4 g
Beschleunigte Ergebnisse 0.001g
Genauigkeit des Beschleunigers 5 mg
Startzeit 5s (statisch)
Eingangsspannung +9V bis 36V
Strom 60mA ((12V)
Arbeitszeitnehmer. -40 ~ +85°C
Speichertemperatur. -40 ~ +85°C
Vibrationen 5 g bis 10 g
Wirkung 200 g pk, 2 ms, 1⁄2 Sinus
Arbeitsleben 10 Jahre
Ausgangsrate 5Hz / 15Hz / 25Hz / 50Hz / 100Hz kann eingestellt werden
Ausgangssignal RS232 / RS485 / TTL (optional)
MTBF ≥ 50000 Stunden/Zeiten
Isolierwiderstand ≥ 100 Megohm
Aufprallfestigkeit 100 g@11 ms,3 Achsrichtung (Halbseinschnitt)
Antivibration 10 gms, 10 ‰ 1000 Hz
Schutz IP67
Gewicht 130 g ((ohne Kabel)



 TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung 5

TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung 7






Vergleich von Glasfasernavigation und TL740D:

Vergleich-------5-minütige Daten zum Kurswinkel des Fahrzeugs

TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung 9





TL740D dynamisch Relativer Azimut/Winkel:TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung 11



TL740D Relativer dynamischer Azimut/Wangel:TL740D 9 Achsen MEMS Gyroskop Sensor IP67 Vibrationswiderstand Automatische Überwachung 13



TL740D ist auf dem Förderband befestigt. Die Förderbandgeschwindigkeit beträgt etwa 0,03 m / s. Während des Förderbandes gibt es ein wenig Jitter.Der Prozess ist ungefähr gerade und die Länge beträgt etwa 10 MeterWie in Abbildung 2 (a) gezeigt, beträgt der Höhepunkt und der Höhepunkt Azimutwinkel 0,48 °, der maximale Wert 0,06 °, der Mindestwert -0,42 °, der durchschnittliche Fehlerwert -0,26 ° und die dynamische Genauigkeit 0 °..146 ° (1σ); wie in Abbildung 2 (b) dargestellt, beträgt der Azimutwinkel von Spitze zu Spitze 0,73 °, der maximale Wert beträgt -0,01 °, der minimale Wert beträgt -0,74 °, der durchschnittliche Fehler beträgt -0,4316 °,und die dynamische Genauigkeit beträgt 0.2082 ° (1σ);



Zusammenfassend:

TL740D mit statischer Genauigkeit: 0,0447 ° (1σ); dynamischer Genauigkeit: 0,1771 ° (1σ)
